I-FAST - עמדת טעינה להתקנה על הרצפה - סוג CCS2‎ - כבל 4 מטר - ‎60 kW - Wifi+ETHERNET+4G - ‎IP55‎

קוד: GWJ9122W

קו מוצרים: JOINON

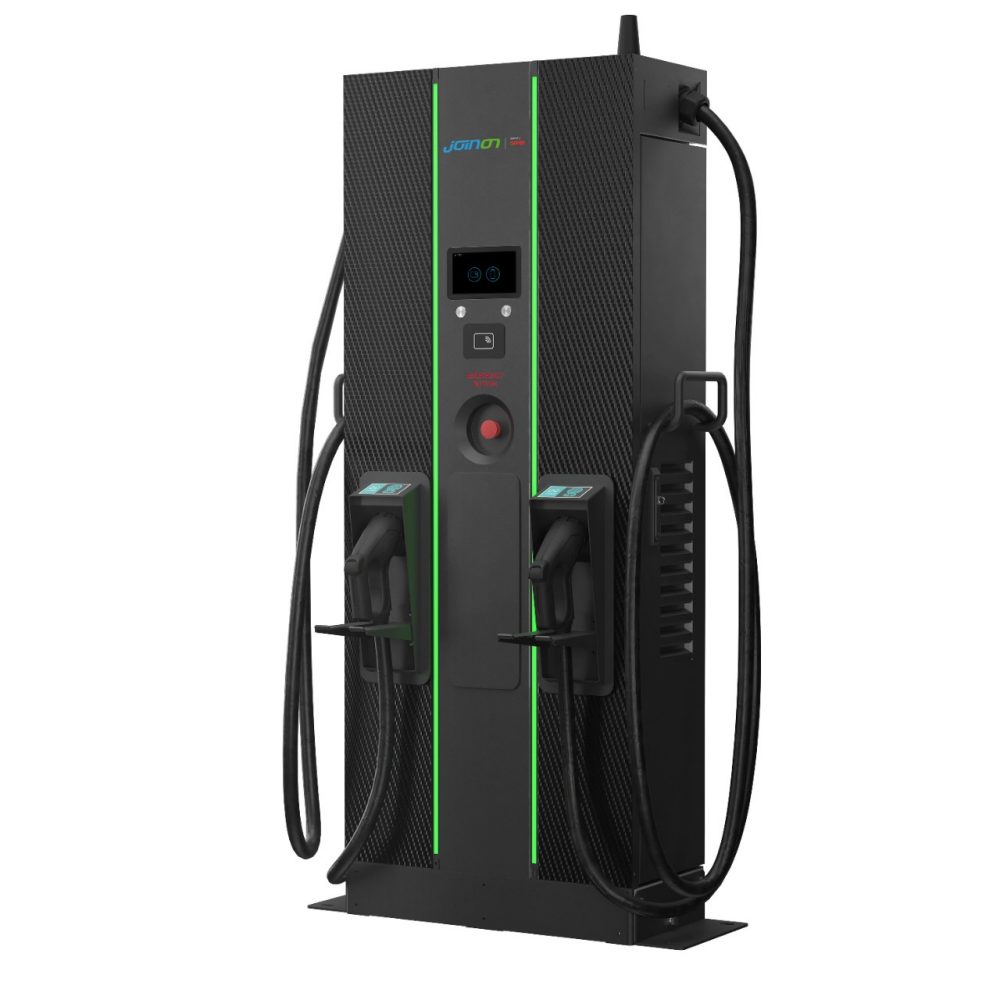

עמדת טעינה לרכב חשמלי I-FAST

מוצרי I-FAST הם הפתרונות של JOINON לטעינה מהירה בזרם ישיר, והם אידאליים לטעינת כל סוגי הרכבים החשמליים המצוידים במערכות מתח גבוה, בחניונים פרטיים או ציבוריים בעלי תחלופת רכבים גבוהה, בכבישים מהירים ובאזורי שירות. ההיצע כולל קופסאות קיר של עד ‎ kW30 ועמדות של עד ‎180 kW. המוצרים מתהדרים במבנה אלגנטי ובגימורים שהופכים אותם לפריט עיצובי בסביבות עירוניות ובין-עירוניות, עם תצוגה גרפית לשיפור חוויית המשתמש ולשימוש עבור שירותים לטובת נהגי הרכבים החשמליים.

IP55

IK10 (לא כולל מסך ומודול RFID)

מידע טכני

מידע

הורד

אישורים

מפרט הספק – כניסת AC -

סביבתי -

כניסה מתח ‎3Φ 380 ÷ 415 Vac

טמפרטורת עבודה -30°C ÷ +50°C

חיבור כניסת AC ‎3P+N+PE‎ (תצורת Y), TN/TT

לחות ‎5% ÷ 95% ‏RH, ללא עיבוי

זרם כניסה מרבי 3Φ 86A

גובה 2.000 מטר ומטה

תדר ‎50 Hz / 60 Hz

IP
דרגה IP55

מקדם הספק > 0.99

זעזוע התנגדות IK10 (לא כולל מסך ומודול RFID)

יעילות >94%

שיטת קירור קירור במאוורר

מפרט הספק – כניסת DC -

מכני -

טווח מתח יציאה CCS2: 150 ÷ 950 Vdc

מידה 700 מ"מ X 330 מ"מ X 1.800 מ"מ

זרם יציאה מרבי CCS2: 120A

משקל 235 ק"ג

תפוקת הספק מרבית 60 kW

אורך כבל 4 m

דיוק מתח/זרם ±2%

הגנה -

ממשק משתמש ובקרה -

הגנת כניסה OVP, OCP, OPP, OTP, UVP, RCD, SPD

תצוגה גרפיקה: 7 אינץ'

הגנת יציאה SCP, OCP, OVP, LVP, OTP, IMD

לחצנים לחצני תפעול / לחצן עצירת חירום

ויסות -

אימות פרטי משתמש RFID: support ISO 14443A/B, ISO 15693, FeliCa Lite-S (RCS966), OCPP 1.6 JSON, QR Code, App

Accessibility -

מד מד DC משולב

בטיחות CE, CB

תקשורת -

אישור IEC 61851-1, IEC 61851-23, IEC 61851-21-2

חיצוני אתרנט, Wi-Fi ו-4G

ממשק טעינה DIN 70121, ISO 15118-2

פנימי CAN BUS / RS485

National -

פתרון ללא מגע -

- -

מסוף תשלום מס'

Ware Number 85044060

Product Data Sheet

מדריך למשתמש

מידע והמלצות כלליות

מדריך התקנה

מאפיינים טכניים - IT

מאפיינים טכניים - EN

עבור לאזור ההורדות עבור לאזור ההורדות

הצגת האישור

סימון CE

EQUIPMENT AND NOTES

תכונות:המוצרים מצוידים בכבל טעינה באורך 4 מטר. אפשרות לחיבור באמצעות רשת WiFi, כבל Ethernet או רשת ‎4G. הם יכולים לטעון עד 2 כלי רכב חשמליים בעת ובעונה אחת.
ציוד: המוצרים מצוידים בתצוגת TFT גרפית צבעונית בגודל 7 אינץ' ובלחצנים לניווט בתפריטים.
הערות: ניתן לקבל גרסה עם כבלים באורך 7 מטר לפי בקשה.
