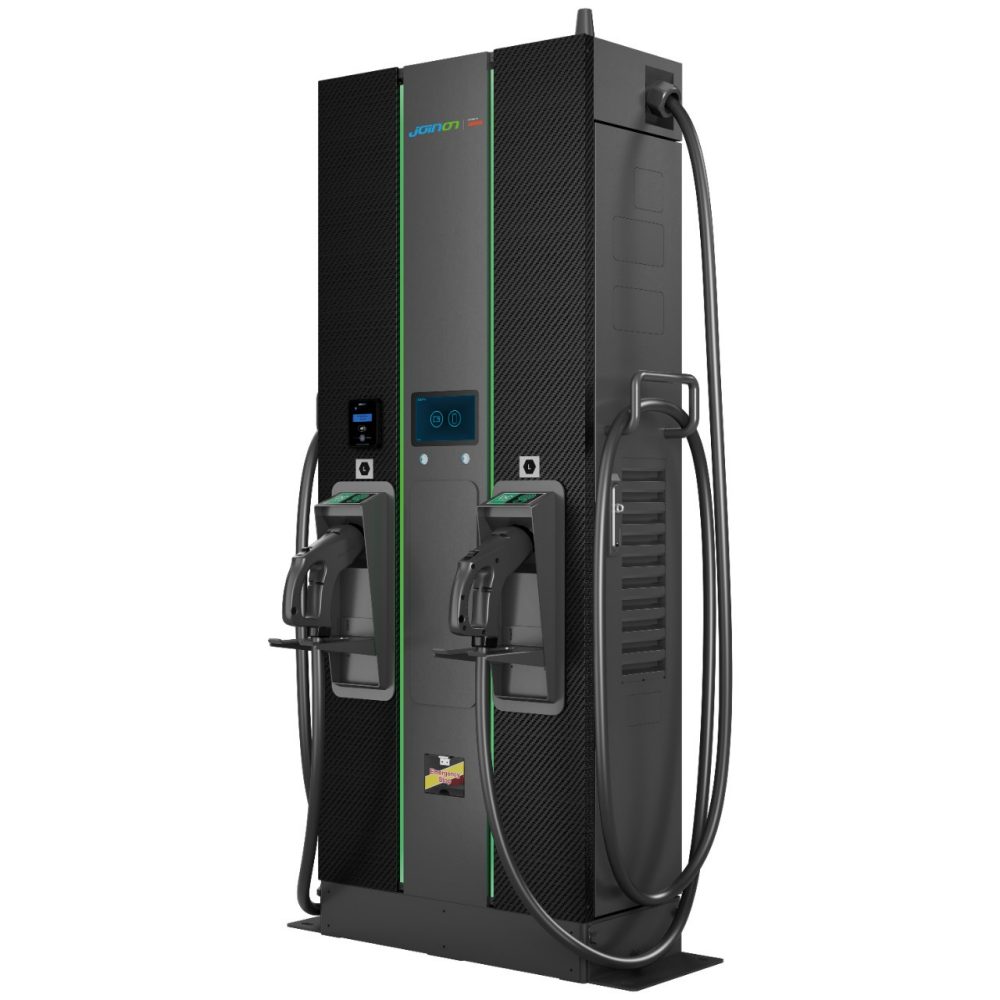

I-FAST – NABÍJECÍ STANICE S MONTÁŽÍ NA PODLAHU – INTEGROVANÁ S PLATEBNÍM TERMINÁLEM – TYP 1xCCS2 + 1xCHA – KABEL 4 m – 60 kW – WiFi+ETHERNET+4G – IP55

Kód: GWJ9123P

Řada: JOINON
Nabíjecí stanice pro elektromobily I-FAST

Produkty I-FAST jsou stejnosměrná rychlonabíjecí řešení společnosti JOINON, která jsou ideální pro nabíjení všech typů elektromobilů vybavených vysokonapěťovými systémy na soukromých nebo veřejných parkovištích s vysokou rotací, dálnicích a servisních plochách. V nabídce jsou wallboxy do 30 kW a stanice do 180 kW. Vyznačují se elegantním designem a povrchovými úpravami, které z nich činí atraktivní městské i mimoměstské zařízení, s grafickým displejem pro lepší uživatelský zážitek a využívání služeb pro řidiče elektromobilů.

IP55

IK10 (bez obrazovky a modulu RFID)

Technické informace

Informace

Stáhnout

Certifikáty

Specifikace napájení – střídavý vstup -

Environmentální -

Vstupní
napětí 3Φ380 ÷ 415 V AC

Provozní teplota -30 °C ÷ +50 °C

Připojení střídavého vstupu 3P+N+PE (konfigurace Wye), TN/TT

Vlhkost RV 5 ÷ 95 %, nekondenzující

Max. vstupní proud 3Φ 86 A

Nadmořská výška ≤ 2 000 m

Frekvence 50 Hz / 60 Hz

Krytí
IP IP55

Účiník > 0,99

Mechanický
odpor IK10 (bez obrazovky a modulu RFID)

Účinnost > 94 %

Způsob chlazení Chlazení ventilátorem

Specifikace napájení – stejnosměrný výstup -

Mechanické -

Rozsah výstupního napětí CCS2: 150 ÷ 950 V DC CHAdeMO: 150~500 V DC

Rozměr 700 mm x 330 mm x 1,800 mm

Max. výstupní proud CCS2: 120 A
CHAdeMO: 120 A

Hmotnost 235 kg

Maximální výstupní výkon 60 kW

Délka
kabelu 4 m

Přesnost napětí/proudu ±2 %

Ochrana -

Uživatelské rozhraní a ovládání -

Ochrana vstupu OVP, OCP, OPP, OTP, UVP, RCD, SPD

Displej 7'' LCD

Ochrana výstupu SCP, OCP, OVP, LVP, OTP, IMD

Tlačítka Provozní tlačítka / tlačítko nouzového zastavení

Regulace -

Ověření uživatele OCPP 1.6 JSON, QR kód, aplikace

Přístupnost -

Měřič Integrovaný stejnosměrný měřič

Bezpečnost CE, CB

Komunikace -

Osvědčení IEC 61851-1, IEC 61851-23, IEC 61851-21-2

Vnější Ethernet, Wi-Fi a 4G

Nabíjecí rozhraní DIN 70121, ISO 15118

Vnitřní Sběrnice CAN/RS485

Regulace veřejných nabíjecích stanic v UK 2023 UK Public CP Regulation 2023 (manufacturer requirements)

Bezkontaktní řešení -

- -

Platební terminál Ano, Payter P66

Ware Number 85044060

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Informace a obecná doporučení

Uživatelská příručka

Instalační příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

VLASTNOSTI: výrobky vybavené 4metrovým nabíjecím kabelem. Možnost připojení přes síť WiFi, ethernetový kabel nebo síť 4G. Dokážou současně nabíjet až 2 elektromobily.
VYBAVENÍ: výrobky vybavené 7" barevným grafickým TFT displejem a tlačítky pro pohyb v nabídce
POZNÁMKY: Na vyžádání je k dispozici verze se 7metrovým nabíjecím kabelem.
