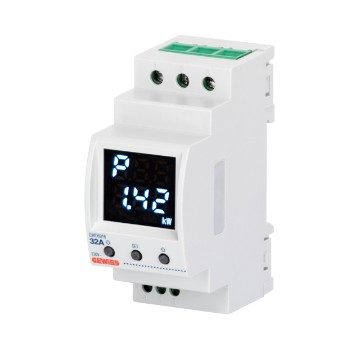

P-COMFORT – RELÉ ŘÍZENÍ ZATÍŽENÍ – KABELOVÁ VERZE

Kód: GWD6916

Řada: Řada 90 AM
Modulární příslušenství

Řada 90 AM, kromě pomocných zařízení společných pro všechny jističe, obsahuje mnoho modulárního příslušenství pro ochranu, ovládání, programování, měření a signalizaci v elektrických systémech.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Relé řízení zatížení P-Comfort

Model Zapojená verze

Jmenovité napětí
(V) 230 AC

Počet modulů
EN 50022 2

Jmenovitý
proud 32 A

Typ
reléového kontaktu Přepínání (bezpotenciální kontakt)

Kapacita
reléového kontaktu 16 A AC1 250 V AC

Norma EN 60669-1 – EN 60669-2-1

Jmenovitá
frekvence (Hz) 50

Izolační napětí (Ui) 1000 V

Jmenovité rázové výdržné napětí (Uimp) 1 kV

Průřez tuhého kabelu Max. 6 mm²

Průřez flexibilního kabelu Max. 4 mm²

Průřez pevného kabelu pro kontaktní svorky Max. 4 mm²

Průřez flexibilního kabelu pro kontaktní svorky Max. 2,5 mm²

Provozní teplota -5 – +45 °C

Teplota skladování -25 – +70 °C

Absorbovaný výkon s In 2 VA

Hladina hluku ve vzdálenosti 10 cm 85 Db

Měřené
rozměry Činný výkon (absorbovaný a dodávaný), činná energie (absorbovaná a dodávaná)

Resetování počítání elektrické energie Ano

Překročena prahová hodnota akustického varování Ano

Rozsah nastavení výkonu 0 ÷ 8 kW (výchozí 3,8 kW)

Nastavení doby zpoždění rozepnutí kontaktu neprioritního zatížení 10 ÷ 120 s (výchozí 45 s)

Nastavení doby rozepnutí kontaktu neprioritního zatížení 10 ÷ 255 s (výchozí 90 s)

Elektrokód 140

Ware Number 85389099

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Uživatelská příručka

Likvidace

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POUŽITÍ: Relé P-Comfort lze instalovat do elektrických systémů do 6 kW. V případě přetížení v důsledku současného spínání několika elektrických zatížení P-Comfort zabraňuje přerušení napájení odpojením nepreferenčních zatížení připojených k relé uvnitř zařízení. Po určité době P-Comfort automaticky znovu začne napájet nepreferenční zatížení, čímž se zabrání přerušení provozu. P-Comfort umožňuje měření a vizualizaci hodnot činné energie (dodané a odebrané) a okamžitého činného výkonu (dodaného a odebraného).
