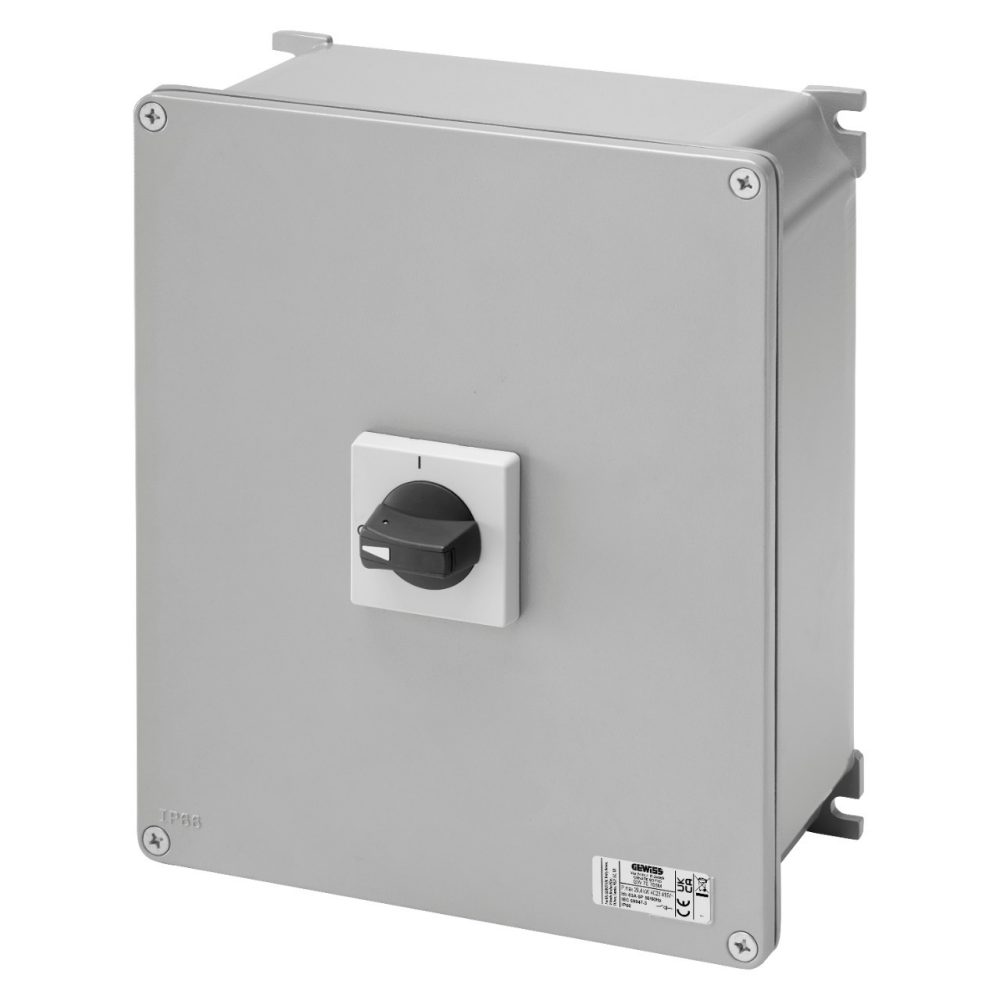

VAČKOVÝ ODPÍNAČ – HP – MONTÁŽ NA POVRCH – OVLÁDACÍ – KOVOVÁ SKŘÍŇ – 63 A 8P – UZAMYKATELNÝ ČERNÝ KNOFLÍK – IP66

Kód: GW70725M

Řada: Řada 70 RT HP
Vačkové odpínače

70 RT HP je kompletní nabídka vačkových odpínačů od 16 A do 160 A, k dispozici v krabicích z izolačního materiálu i kovu, v ovládacím nebo nouzovém provedení, kompatibilní s hlavními aplikacemi pro rezidenční, terciární a průmyslová odvětví. SS verze pro fotovoltaické aplikace jsou také k dispozici od 16 A do 40 A v izolační krabici. Řadu doplňují verze pro rozvodnici od 16 A do 1000 A a pro upevnění na lištu DIN od 16 A do 63 A, které mohou být vybaveny pomocnými kontakty. Zařízení byla navržena tak, aby zkrátila dobu zapojení, usnadnila instalaci a zaručila maximální bezpečnost a robustnost i v těch nejnáročnějších podmínkách.

IP66

IK10 (krabice); IK08 (knoflík)

Technické informace

Informace

Stáhnout

Certifikáty

Jistič Vačkový odpínač

Verze Krabice

Materiál Kov

Typ Ovládání

Jmenovitý
proud (A) 63

Počet pólů 8P

Barva knoflíku Černá

Uzamykatelné ANO (max. 3 zámky ve vypnuté poloze)

Krytí
IP IP66

Mechanický
odpor IK10 (krabice); IK08 (knoflík)

Okolní teplota -25 +60 °C

Šrouby víka (počet a typ) 4 kovové šrouby

Proud v AC21A (415 V) 63

Proud v AC22A (415 V) 63

Typ
příslušenství Max. 1 pomocný kontakt

Proud v AC23A (415 V) 63

Průřez
kabelu 4–70 mm²

Ware Number 85363030

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKA: lze uzamknout visacím zámkem v zapnuté a vypnuté poloze s max. 3 zámky o průměru max. 8 mm.
Verze 100–160 A až 4P a 63–100 A 6P a 8P umožňují instalaci max. 2 kabelových vývodek M63.
