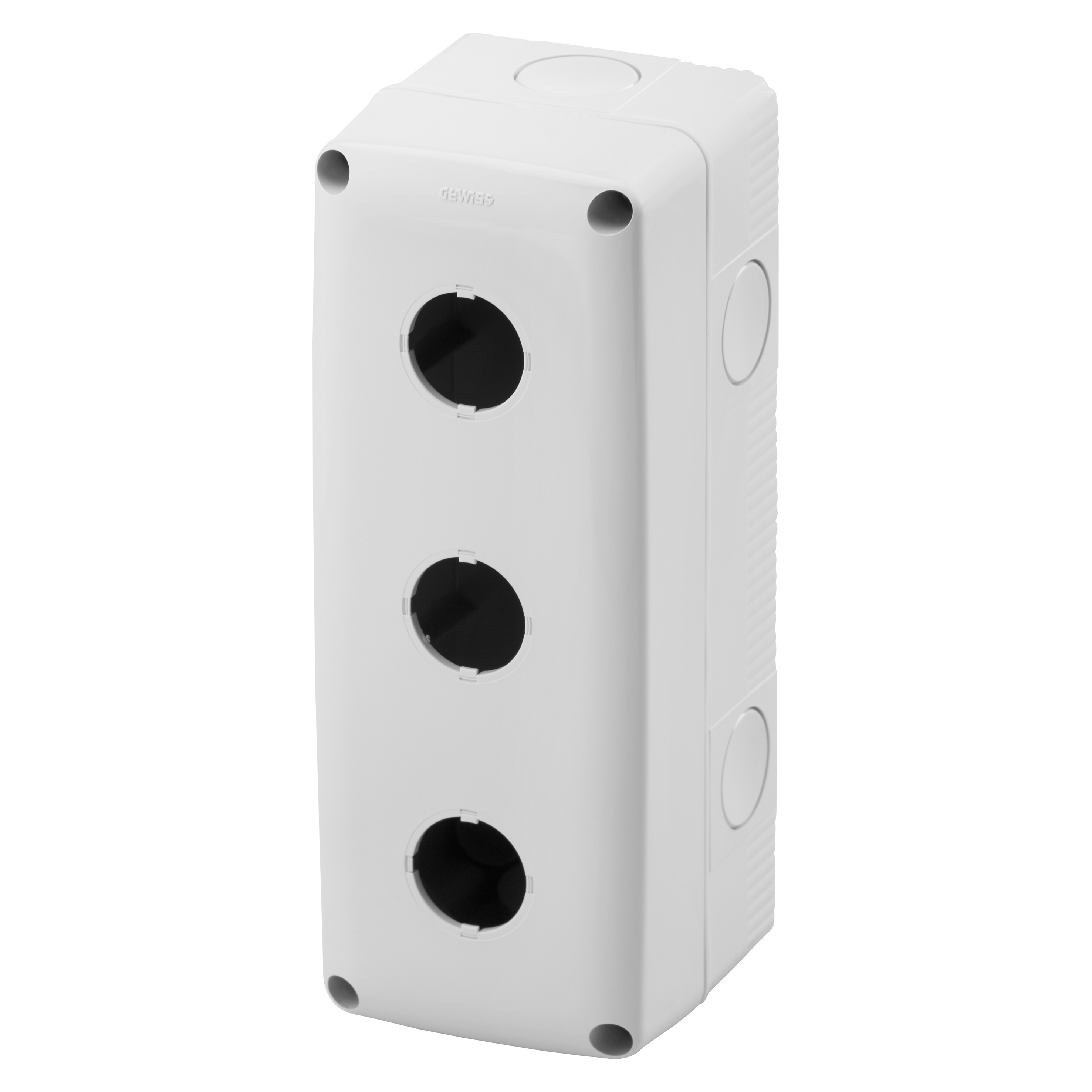

PRÁZDNÝ ROZVADĚČ PRO TLAČÍTKA, OVLÁDACÍ PRVKY A KONTROLKY – 3 POZICE – PRŮMĚR 22 mm – ŠEDÁ RAL 7035 VÍKO – IP66

Kód: GW27103

Řada: Řada 27 COMBI
Nástěnné rozvaděče a modulární komponenty

Kompletní, všestranný systém modulárních rozvaděčů, dokonale integrovaný do domácí řady SYSTEM, schopný splnit požadavky na instalaci s vysokou ochranou v domácnostech, komerčních a průmyslových sektorech. Řada 27 COMBI je k dispozici jak ve verzi IP40, tak ve vodotěsných verzích s krytím IP55 a IP65, doporučených pro všechny venkovní aplikace, které jsou vystaveny extrémním atmosférickým podmínkám.

IP66

IK07

650 °C

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Popis Pro tlačítko

Počet
modulů 3

Barva Šedá RAL 7035

Typ vylamovacích otvorů Odnímatelné pomocí nástroje

Boční
vstupy 4xØ23

Horní
vstupy 1xØ23

Spodní
vstupy 1xØ23

Krytí
IP IP66

Třída
izolace II

Mechanický
odpor IK07

Šrouby víka Nerezová ocel

Utahovací moment
šroubů 0.8 Newton/Meter

Vnější rozměry
DxVxH (mm) 66x171x65

Zkouška žhavou smyčkou 650 °C

Tepelné zatížení s kuličkou 70 °C

Norma EN 60670-1

Instalační
teplota -25 +60 °C

Elektrokód 0212

Ware Number 85381000

Product Data Sheet

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Označení CE

Zobrazit certifikát

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: stupeň krytí zaručený při správně nainstalovaných ovládacích prvcích IP66. Sedlo otvoru má vylamovací prvky pro instalaci ovládacích prvků libovolného kódu. GW27111 se specifickým žlutým víkem pro montáž nouzových tlačítek GW74361, GW74362 a GW74365.
POZNÁMKY: prázdné kontejnery lze dodat s tlačítky, povelovými prvky a indikátory Ø22 mm a jednotlivými kontakty, typ GW74501 a GW74502.
