Серия 47 BUSBAR Распределительные системы для щитов

Серия 47 BUSBAR Распределительные системы для щитов

Серия 47 BUSBAR - система плоских и профильных шин, а также распределительных шин быстрого подключения. (GWFIX 100 до 100 A, GWFIX 250 до 250 A и GWFIX 400 до 400 A), позволяющих минимизировать время работы.

GWFIX - Системы быстрого подключения

GWFIX 100 - Система быстрого подключения 100 A для модульных аппаратов

GWFIX 100 - Распределительная шина 100A, быстрое подключение питание модульных устройств
GWFIX 100 - Распределительная шина 100A, быстрое подключение питание модульных устройств
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
GWFIX 100 - Клеммный блок быстрого подключения модульных устройств
GWFIX 100 - Клеммный блок быстрого подключения модульных устройств
Код Gewiss
Номинальный ток
Описание
Тип
Цвет
Подходит для

Код Gewiss GW49776
Номинальный ток 40 А
Описание 10 перемычек
Тип L1/Нейтраль
Цвет Коричневый
Подходит для MTC (1П+Н/2П)
Перейти
Код Gewiss GW49777
Номинальный ток 40 А
Описание 10 перемычек
Тип L2/Нейтраль
Цвет Серый
Подходит для MTC (1П+Н/2П)
Перейти
Код Gewiss GW49778
Номинальный ток 40 А
Описание 10 перемычек
Тип L3/Нейтраль
Цвет Чёрный
Подходит для MTC (1П+Н/2П)
Перейти
Код Gewiss GW49779
Номинальный ток 40 А
Описание 10 перемычек
Тип L1/L2/L3/Нейтраль
Цвет Белый
Подходит для MTC (3П/4П)
Перейти
Код Gewiss GW49780
Номинальный ток 63 А
Описание 10 перемычек
Тип L1
Цвет Коричневый
Подходит для MDC MT IDP SE
Перейти
Код Gewiss GW49781
Номинальный ток 63 А
Описание 10 перемычек
Тип L2
Цвет Серый
Подходит для MDC MT IDP SE
Перейти
Код Gewiss GW49782
Номинальный ток 63 А
Описание 10 перемычек
Тип L3
Цвет Чёрный
Подходит для MDC MT IDP SE
Перейти
Код Gewiss GW49783
Номинальный ток 63 А
Описание 10 перемычек
Тип Нейтральный
Цвет Синий
Подходит для MDC MT IDP SE
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
GWFIX 100 - Клеммный блок быстрого подключения модульных устройств, с кабелем
GWFIX 100 - Клеммный блок быстрого подключения модульных устройств, с кабелем
Код Gewiss
Номинальный ток
Описание
Тип
Подходит для
Модули

Код Gewiss GW49770
Номинальный ток 16 А
Описание Соединение кабелем
Тип L1/Нейтраль
Подходит для Модульные принадлежности 90 AM
Модули 2
Перейти
Код Gewiss GW49771
Номинальный ток 16 А
Описание Соединение кабелем
Тип L1/L2/L3
Подходит для Модульные принадлежности 90 AM
Модули 2
Перейти
Код Gewiss GW49772
Номинальный ток 16 А
Описание Соединение кабелем
Тип L1/L2/L3/Нейтраль
Подходит для Модульные принадлежности 90 AM
Модули 2
Перейти
Код Gewiss GW49773
Номинальный ток 40 А
Описание Соединение кабелем
Тип L1/Нейтраль
Подходит для Серия 90 AM MTHP IDP (4П - 3М - тип B) SE
Модули 2
Перейти
Код Gewiss GW49774
Номинальный ток 40 А
Описание Соединение кабелем
Тип L1/L2/L3
Подходит для Модульные принадлежности 90 AM MTHP SE
Модули 2
Перейти
Код Gewiss GW49775
Номинальный ток 40 А
Описание Соединение кабелем
Тип L1/L2/L3/Нейтраль
Подходит для Серия 90 AM MTHP IDP (4П - 3М - тип B) SE
Модули 2
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
GWFIX 100 - коннектор 4П с кабелем для подключения главного выключателя и распределительной шины
GWFIX 100 - коннектор 4П с кабелем для подключения главного выключателя и распределительной шины
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

GWFIX 250 - Система быстрого подключения 250 A для модульных аппаратов

ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
GWFIX 250 - Проводники типа H 07 VK с выводом для быстрого соединения
GWFIX 250 - Проводники типа H 07 VK с выводом для быстрого соединения
Код Gewiss
Номинальный ток
Сечение (мм²)
Цвет
Длина (мм)

Код Gewiss GW47211
Номинальный ток 40 А
Сечение (мм²) 6
Цвет Чёрный
Длина (мм) 120
Перейти
Код Gewiss GW47213
Номинальный ток 40 А
Сечение (мм²) 6
Цвет Чёрный
Длина (мм) 500
Перейти
Код Gewiss GW47226
Номинальный ток 40 А
Сечение (мм²) 6
Цвет Синий
Длина (мм) 120
Перейти
Код Gewiss GW47228
Номинальный ток 40 А
Сечение (мм²) 6
Цвет Синий
Длина (мм) 500
Перейти
Код Gewiss GW47231
Номинальный ток 63 А
Сечение (мм²) 10
Цвет Чёрный
Длина (мм) 120
Перейти
Код Gewiss GW47233
Номинальный ток 63 А
Сечение (мм²) 10
Цвет Чёрный
Длина (мм) 500
Перейти
Код Gewiss GW47246
Номинальный ток 63 А
Сечение (мм²) 10
Цвет Синий
Длина (мм) 120
Перейти
Код Gewiss GW47248
Номинальный ток 63 А
Сечение (мм²) 10
Цвет Синий
Длина (мм) 500
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Распределительные клеммные блоки

Разделитель горизонтальный

ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Модульные распределительные щиты

Модульные однополюсные клеммные блоки с креплением на пластине или на направляющей EN 50022 - IP20
Модульные однополюсные клеммные блоки с креплением на пластине или на направляющей EN 50022 - IP20
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
Распределительные клеммные блоки 4П, в прозрачном корпусе, монтаж на плату или DIN-рейку - 750В - T 85°C
Распределительные клеммные блоки 4П, в прозрачном корпусе, монтаж на плату или DIN-рейку - 750В - T 85°C
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Распределительным системы плоских шин

Шины плоские

2 flat busbars in pre-drilled electrolytic copper
2 flat busbars in pre-drilled electrolytic copper
Код Gewiss
Номинальный ток
Сечение (мм²)
Длина (мм)

Код Gewiss GW45551
Номинальный ток 250 А
Сечение (мм²) 20x5
Длина (мм) 1000
Перейти
Код Gewiss GW45553
Номинальный ток 400 А
Сечение (мм²) 30x5
Длина (мм) 1000
Перейти
Код Gewiss GW45554
Номинальный ток 630 А
Сечение (мм²) 30x10
Длина (мм) 1000
Перейти
Код Gewiss GW45555
Номинальный ток 250 А
Сечение (мм²) 20x5
Длина (мм) 1750
Перейти
Код Gewiss GW45557
Номинальный ток 400 А
Сечение (мм²) 30x5
Длина (мм) 1750
Перейти
Код Gewiss GW45558
Номинальный ток 630 А
Сечение (мм²) 30x10
Длина (мм) 1750
Перейти
Код Gewiss GW49678
Номинальный ток 800 А
Сечение (мм²) 60x5
Длина (мм) 1750
Перейти
Код Gewiss GW49679
Номинальный ток 1250 А
Сечение (мм²) 100x5
Длина (мм) 1750
Перейти
Код Gewiss GW49680
Номинальный ток 1600 А
Сечение (мм²) 100x10
Длина (мм) 1750
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Держатель плоских шин

Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630L distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630L distribution boards
Код Gewiss
Ном. ток In
Сечение
шин (мм²)
Для щитков
Suitable for structures
D (mm)
Установка

Код Gewiss GWD3701
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Wall and floor
Suitable for structures
D (mm)
200
Установка Внутренняя полость
Перейти
Код Gewiss GWD3702
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Монтаж на стену
Suitable for structures
D (mm)
200
Установка Внешняя полость
Перейти
Код Gewiss GWD3703
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3704
Ном. ток In 630 A
Сечение
шин (мм²)
30 x 10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3705
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3706
Ном. ток In 630 A
Сечение
шин (мм²)
30 x 10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3707
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
200 - 300
Установка Внешняя полость
Перейти
Код Gewiss GWD3708
Ном. ток In 630 A
Сечение
шин (мм²)
30 x 10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Внешняя полость
Перейти
Код Gewiss GWD3709
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
300
Установка Внутренняя полость
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630H distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630H distribution boards
Код Gewiss
Rated
current
Section busbars
(mm²)
For boards
Suitable for structures
D (mm)
Installation

Код Gewiss GWD3702
Rated
current
-
Section busbars
(mm²)
-
For boards -
Suitable for structures
D (mm)
-
Installation -
Перейти
Код Gewiss GWD3721
Rated
current
250 A - 400 A
Section busbars
(mm²)
20x5 - 30x5
For boards Напольный монтаж
Suitable for structures
D (mm)
250 - 400
Installation Каб. секция Ш=600
Перейти
Код Gewiss GWD3722
Rated
current
250 A - 400 A
Section busbars
(mm²)
20x5 - 30x5
For boards Напольный монтаж
Suitable for structures
D (mm)
250 - 400
Installation Каб. секция Ш=850
Перейти
Код Gewiss GWD3723
Rated
current
250 A - 400 A
Section busbars
(mm²)
20x5 - 30x5
For boards Напольный монтаж
Suitable for structures
D (mm)
250 - 400
Installation Side compartment
Перейти
Код Gewiss GWD3724
Rated
current
250 A - 400 A
Section busbars
(mm²)
20x5 - 30x5
For boards Напольный монтаж
Suitable for structures
D (mm)
250 - 400
Installation Внешняя полость
Перейти
Код Gewiss GWD3725
Rated
current
630 A
Section busbars
(mm²)
30 x 10
For boards Напольный монтаж
Suitable for structures
D (mm)
400
Installation Каб. секция Ш=600
Перейти
Код Gewiss GWD3726
Rated
current
630 A
Section busbars
(mm²)
30 x 10
For boards Напольный монтаж
Suitable for structures
D (mm)
400
Installation Каб. секция Ш=850
Перейти
Код Gewiss GWD3727
Rated
current
630 A
Section busbars
(mm²)
30 x 10
For boards Напольный монтаж
Suitable for structures
D (mm)
400
Installation Side compartment
Перейти
Код Gewiss GWD3728
Rated
current
630 A
Section busbars
(mm²)
30 x 10
For boards Напольный монтаж
Suitable for structures
D (mm)
400
Installation Внешняя полость
Перейти
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 1600H distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 1600H distribution boards
Код Gewiss
Ном. ток In
Сечение
шин (мм²)
Для щитков
Suitable for structures
D (mm)
Установка

Код Gewiss GWD3721
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3722
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3729
Ном. ток In 630 A
Сечение
шин (мм²)
30x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3730
Ном. ток In 800 A - 1250 A - 1600 A
Сечение
шин (мм²)
60x5 - 100x5 - 100x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3731
Ном. ток In 630 A
Сечение
шин (мм²)
30x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3732
Ном. ток In 800 A - 1250 A - 1600 A
Сечение
шин (мм²)
60x5 - 100x5 - 100x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3733
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3734
Ном. ток In 630 A
Сечение
шин (мм²)
30x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3735
Ном. ток In 800 A - 1250 A - 1600 A
Сечение
шин (мм²)
60x5 - 100x5 - 100x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3736
Ном. ток In 250 A - 400 A
Сечение
шин (мм²)
20x5 - 30x5
Для щитков Напольный монтаж
Suitable for structures
D (mm)
800
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3737
Ном. ток In 630 A
Сечение
шин (мм²)
30x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
800
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3738
Ном. ток In 800 A - 1250 A - 1600 A
Сечение
шин (мм²)
60x5 - 100x5 - 100x10
Для щитков Напольный монтаж
Suitable for structures
D (mm)
800
Установка Side by side / external compartment
Перейти
Pair of  busbar-holders for horizontal flat busbars for QDX 1600H distributions boards
Pair of busbar-holders for horizontal flat busbars for QDX 1600H distributions boards

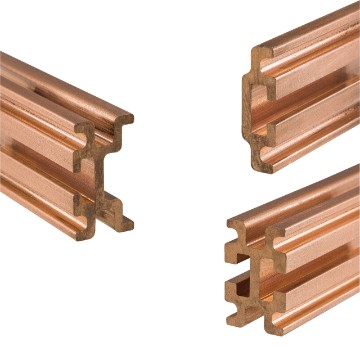

Copper shaped busbars

Busbar holders for copper shaped busbars

Pair of busbar-holders for horizontal copper shaped busbars for QDX 1600H distribution boards
Pair of busbar-holders for horizontal copper shaped busbars for QDX 1600H distribution boards

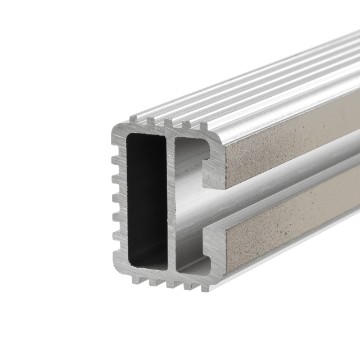

Aluminium shaped busbars

Busbar holders for alluminium shaped busbars

Pair of busbar-holders for vertical aluminium shaped busbars for QDX 1600H distribution boards
Pair of busbar-holders for vertical aluminium shaped busbars for QDX 1600H distribution boards
Код Gewiss
Ном. ток In
Для щитков
Suitable for structures
D (mm)
Установка

Код Gewiss GWD3755
Ном. ток In 630 A - 800 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3756
Ном. ток In 1250 A - 1600 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=600
Перейти
Код Gewiss GWD3757
Ном. ток In 630 A - 800 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3758
Ном. ток In 1250 A - 1600 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600 - 800
Установка Каб. секция Ш=850
Перейти
Код Gewiss GWD3759
Ном. ток In 630 A - 800 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3760
Ном. ток In 1250 A - 1600 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
600
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3761
Ном. ток In 630 A - 800 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
800
Установка Side by side / external compartment
Перейти
Код Gewiss GWD3762
Ном. ток In 1250 A - 1600 A
Для щитков Напольный монтаж
Suitable for structures
D (mm)
800
Установка Side by side / external compartment
Перейти

Гибкие проводники

ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Accessories for busbars

ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ

Spare accessories for busbars

ОБОРУДОВАНИЕ И ПРИМЕЧАНИЯ
Profiling
Индивидуальные решения
ПРОДУКЦИЯ И РЕШЕНИЯ ДЛЯ ВАШИХ НУЖД
Ошибка при отправке запроса.
Повторите попытку позже!
Спасибо!
Ваш запрос был успешно отправлен
