Série SP
Supportages et accessoires

Série SP Supportages et accessoires

Profilés et supportage charges légères

Profilés

Profil type Z - 3 mètres
Profil type Z - 3 mètres
Code Gewiss
Finition
Dimensions AxBxC (mm)
Kg/u

Code Gewiss MV65130X
Finition Z275
Dimensions AxBxC (mm) 30x30x30
Kg/u 2.82
Aller à
Code Gewiss MV65131X
Finition Z275
Dimensions AxBxC (mm) 30x60x30
Kg/u 3.75
Aller à
Code Gewiss MV65133X
Finition Z275
Dimensions AxBxC (mm) 60x60x60
Kg/u 5.64
Aller à
Code Gewiss MV65230X
Finition GAC
Dimensions AxBxC (mm) 30x30x30
Kg/u 2.82
Aller à
Code Gewiss MV65231X
Finition GAC
Dimensions AxBxC (mm) 30x60x30
Kg/u 3.75
Aller à
Code Gewiss MV65233X
Finition GAC
Dimensions AxBxC (mm) 60x60x60
Kg/u 5.64
Aller à
ÉQUIPEMENTS ET NOTES
Rail type TELEX - 2 mètres
Rail type TELEX - 2 mètres
Code Gewiss
Finition
Largeur (mm)
Forme
Kg/u

Code Gewiss MV65150
Finition Z275
Largeur (mm) 30
Forme C
Kg/u 0.81
Aller à
Code Gewiss MV65151
Finition Z275
Largeur (mm) 50
Forme C
Kg/u 1.026
Aller à
Code Gewiss MV65152
Finition Z275
Largeur (mm) 75
Forme C
Kg/u 1.318
Aller à
Code Gewiss MV65250
Finition GAC
Largeur (mm) 30
Forme C
Kg/u 0.81
Aller à
Code Gewiss MV65251
Finition GAC
Largeur (mm) 50
Forme C
Kg/u 1.026
Aller à
Code Gewiss MV65252
Finition GAC
Largeur (mm) 75
Forme C
Kg/u 1.318
Aller à
ÉQUIPEMENTS ET NOTES
Rail lisse 41
Rail lisse 41
Code Gewiss
Finition
Description
Longueur (mm)
Epaisseur (mm)
Kg/u

Code Gewiss MV68110
Finition Z275
Description Rail 41x21 Standard
Longueur (mm) 3000
Epaisseur (mm) 2
Kg/u 4.294
Aller à
Code Gewiss MV68105
Finition Z275
Description Rail 41x41 Standard
Longueur (mm) 3030
Epaisseur (mm) 2.5
Kg/u 7.486
Aller à
Code Gewiss MV68115
Finition Z275
Description Rail 41x41 Eco
Longueur (mm) 3000
Epaisseur (mm) 2
Kg/u 5.652
Aller à
Code Gewiss MV68210
Finition GAC
Description Rail 41x21 Standard
Longueur (mm) 3000
Epaisseur (mm) 2
Kg/u 4.294
Aller à
Code Gewiss MV68205
Finition GAC
Description Rail 41x41 Standard
Longueur (mm) 3030
Epaisseur (mm) 2.5
Kg/u 7.486
Aller à
Code Gewiss MV68215
Finition GAC
Description Rail 41x41 Eco
Longueur (mm) 3040
Epaisseur (mm) 2
Kg/u 5.652
Aller à
Code Gewiss MV68230
Finition GAC
Description Rail 41x21 Double Standard
Longueur (mm) 3000
Epaisseur (mm) 2
Kg/u 8.588
Aller à
Code Gewiss MV68225
Finition GAC
Description Rail 41x41 Double Standard
Longueur (mm) 3030
Epaisseur (mm) 2
Kg/u 14.972
Aller à
Code Gewiss MV68226
Finition GAC
Description Rail 41x41 Double Standard
Longueur (mm) 6000
Epaisseur (mm) 2
Kg/u 29.942
Aller à
Support vertical ou au sol pour BFR et BRN
Support vertical ou au sol pour BFR et BRN
Code Gewiss
Finition
Largeur (mm)
Kg/u

Code Gewiss MV64170
Finition Z275
Largeur (mm) 100
Kg/u 0.217
Aller à
Code Gewiss MV64171
Finition Z275
Largeur (mm) 200
Kg/u 0.29
Aller à
Code Gewiss MV64172
Finition Z275
Largeur (mm) 300
Kg/u 0.396
Aller à
Code Gewiss MV64173
Finition Z275
Largeur (mm) 400
Kg/u 0.433
Aller à
Code Gewiss MV64174
Finition Z275
Largeur (mm) 500
Kg/u 0.505
Aller à
Code Gewiss MV64295
Finition GAC
Largeur (mm) 100
Kg/u 0.217
Aller à
Code Gewiss MV64296
Finition GAC
Largeur (mm) 200
Kg/u 0.29
Aller à
Code Gewiss MV64297
Finition GAC
Largeur (mm) 300
Kg/u 0.396
Aller à
Code Gewiss MV64298
Finition GAC
Largeur (mm) 400
Kg/u 0.433
Aller à
Code Gewiss MV64299
Finition GAC
Largeur (mm) 500
Kg/u 0.505
Aller à
Code Gewiss MV64670
Finition Inox 304L
Largeur (mm) 100
Kg/u 0.217
Aller à
Code Gewiss MV64671
Finition Inox 304L
Largeur (mm) 200
Kg/u 0.29
Aller à
Code Gewiss MV64672
Finition Inox 304L
Largeur (mm) 300
Kg/u 0.396
Aller à
Code Gewiss MV64673
Finition Inox 304L
Largeur (mm) 400
Kg/u 0.433
Aller à
Code Gewiss MV64674
Finition Inox 304L
Largeur (mm) 500
Kg/u 0.505
Aller à
ÉQUIPEMENTS ET NOTES

Supportage charge légère

Console équerre pour BRN et BFR
Console équerre pour BRN et BFR
Code Gewiss
Finition
Dimensions AxBxC (mm)
daN
Kg/u

Code Gewiss MV60120
Finition Z275
Dimensions AxBxC (mm) 50x50x70
daN 20
Kg/u 0.073
Aller à
Code Gewiss MV60121
Finition Z275
Dimensions AxBxC (mm) 50x100x70
daN 15
Kg/u 0.111
Aller à
Code Gewiss MV60122
Finition Z275
Dimensions AxBxC (mm) 50x150x70
daN 10
Kg/u 0.15
Aller à
Code Gewiss MV60220
Finition GAC
Dimensions AxBxC (mm) 50x50x70
daN 20
Kg/u 0.073
Aller à
Code Gewiss MV60221
Finition GAC
Dimensions AxBxC (mm) 50x100x70
daN 15
Kg/u 0.111
Aller à
Code Gewiss MV60222
Finition GAC
Dimensions AxBxC (mm) 50x150x70
daN 10
Kg/u 0.15
Aller à
ÉQUIPEMENTS ET NOTES

Supportage OMEGA charge légère

Pendard type OMEGA
Pendard type OMEGA
Code Gewiss
Finition
Longueur (mm)
Charge adm. en tête (DaN/m)
Kg/u

Code Gewiss MV62100
Finition Z275
Longueur (mm) 410
Charge adm. en tête (DaN/m) 2
Kg/u 0.52
Aller à
Code Gewiss MV62101
Finition Z275
Longueur (mm) 510
Charge adm. en tête (DaN/m) 2
Kg/u 0.626
Aller à
Code Gewiss MV62102
Finition Z275
Longueur (mm) 610
Charge adm. en tête (DaN/m) 2
Kg/u 0.733
Aller à
Code Gewiss MV62200
Finition GAC
Longueur (mm) 410
Charge adm. en tête (DaN/m) 2
Kg/u 0.52
Aller à
Code Gewiss MV62201
Finition GAC
Longueur (mm) 510
Charge adm. en tête (DaN/m) 2
Kg/u 0.626
Aller à
Code Gewiss MV62202
Finition GAC
Longueur (mm) 610
Charge adm. en tête (DaN/m) 2
Kg/u 0.733
Aller à
Code Gewiss MV62600
Finition Inox 304L
Longueur (mm) 410
Charge adm. en tête (DaN/m) 2
Kg/u 0.52
Aller à
Code Gewiss MV62601
Finition Inox 304L
Longueur (mm) 510
Charge adm. en tête (DaN/m) 2
Kg/u 0.626
Aller à
Code Gewiss MV62602
Finition Inox 304L
Longueur (mm) 610
Charge adm. en tête (DaN/m) 2
Kg/u 0.733
Aller à
Code Gewiss MV62800
Finition Inox 316L
Longueur (mm) 410
Charge adm. en tête (DaN/m) 2
Kg/u 0.52
Aller à
Code Gewiss MV62801
Finition Inox 316L
Longueur (mm) 510
Charge adm. en tête (DaN/m) 2
Kg/u 0.626
Aller à
Code Gewiss MV62802
Finition Inox 316L
Longueur (mm) 610
Charge adm. en tête (DaN/m) 2
Kg/u 0.733
Aller à
ÉQUIPEMENTS ET NOTES

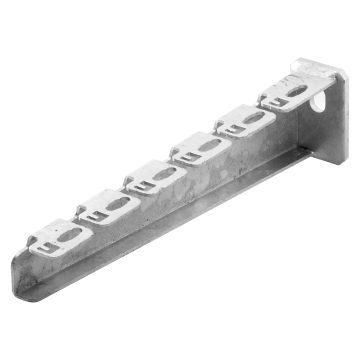

Console type OMEGA
Console type OMEGA
Code Gewiss
Finition
Longueur (mm)
Charge max (kg / console)
Kg/u

Code Gewiss MV60100
Finition Z275
Longueur (mm) 110
Charge max (kg / console) 50
Kg/u 0.202
Aller à
Code Gewiss MV60101
Finition Z275
Longueur (mm) 210
Charge max (kg / console) 50
Kg/u 0.308
Aller à
Code Gewiss MV60102
Finition Z275
Longueur (mm) 310
Charge max (kg / console) 30
Kg/u 0.414
Aller à
Code Gewiss MV60113
Finition Z275
Longueur (mm) 410
Charge max (kg / console) 130
Kg/u 0.641
Aller à
Code Gewiss MV60114
Finition Z275
Longueur (mm) 510
Charge max (kg / console) 130
Kg/u 0.785
Aller à
Code Gewiss MV60115
Finition Z275
Longueur (mm) 610
Charge max (kg / console) 100
Kg/u 0.929
Aller à
Code Gewiss MV60200
Finition GAC
Longueur (mm) 110
Charge max (kg / console) 50
Kg/u 0.202
Aller à
Code Gewiss MV60201
Finition GAC
Longueur (mm) 210
Charge max (kg / console) 50
Kg/u 0.308
Aller à
Code Gewiss MV60202
Finition GAC
Longueur (mm) 310
Charge max (kg / console) 30
Kg/u 0.414
Aller à
Code Gewiss MV60213
Finition GAC
Longueur (mm) 410
Charge max (kg / console) 130
Kg/u 0.641
Aller à
Code Gewiss MV60214
Finition GAC
Longueur (mm) 510
Charge max (kg / console) 130
Kg/u 0.785
Aller à
Code Gewiss MV60215
Finition GAC
Longueur (mm) 610
Charge max (kg / console) 100
Kg/u 0.929
Aller à
Code Gewiss MV60600
Finition Inox 304L
Longueur (mm) 110
Charge max (kg / console) 50
Kg/u 0.202
Aller à
Code Gewiss MV60601
Finition Inox 304L
Longueur (mm) 210
Charge max (kg / console) 50
Kg/u 0.308
Aller à
Code Gewiss MV60602
Finition Inox 304L
Longueur (mm) 310
Charge max (kg / console) 30
Kg/u 0.414
Aller à
Code Gewiss MV60613
Finition Inox 304L
Longueur (mm) 410
Charge max (kg / console) 130
Kg/u 0.641
Aller à
Code Gewiss MV60614
Finition Inox 304L
Longueur (mm) 510
Charge max (kg / console) 130
Kg/u 0.785
Aller à
Code Gewiss MV60615
Finition Inox 304L
Longueur (mm) 610
Charge max (kg / console) 100
Kg/u 0.929
Aller à
Code Gewiss MV60800
Finition Inox 316L
Longueur (mm) 110
Charge max (kg / console) 50
Kg/u 0.202
Aller à
Code Gewiss MV60801
Finition Inox 316L
Longueur (mm) 210
Charge max (kg / console) 50
Kg/u 0.308
Aller à
Code Gewiss MV60802
Finition Inox 316L
Longueur (mm) 310
Charge max (kg / console) 30
Kg/u 0.414
Aller à
ÉQUIPEMENTS ET NOTES
Console Pendard OMEGA en C
Console Pendard OMEGA en C
Code Gewiss
Finition
Dimensions LxH (mm)
Charge max (kg / console)
Kg/u

Code Gewiss MV62110
Finition Z275
Dimensions LxH (mm) 95x115
Charge max (kg / console) 22
Kg/u 0.309
Aller à
Code Gewiss MV62111
Finition Z275
Dimensions LxH (mm) 195x115
Charge max (kg / console) 22
Kg/u 0.415
Aller à
Code Gewiss MV62112
Finition Z275
Dimensions LxH (mm) 295x115
Charge max (kg / console) 14
Kg/u 0.521
Aller à
Code Gewiss MV62140
Finition Z275
Dimensions LxH (mm) 95x165
Charge max (kg / console) 21
Kg/u 0.386
Aller à
Code Gewiss MV62141
Finition Z275
Dimensions LxH (mm) 195x165
Charge max (kg / console) 21
Kg/u 0.491
Aller à
Code Gewiss MV62142
Finition Z275
Dimensions LxH (mm) 295x165
Charge max (kg / console) 14
Kg/u 0.596
Aller à
Code Gewiss MV62113
Finition Z275
Dimensions LxH (mm) 95x215
Charge max (kg / console) 20
Kg/u 0.415
Aller à
Code Gewiss MV62114
Finition Z275
Dimensions LxH (mm) 195x215
Charge max (kg / console) 20
Kg/u 0.521
Aller à
Code Gewiss MV62115
Finition Z275
Dimensions LxH (mm) 295x215
Charge max (kg / console) 13
Kg/u 0.627
Aller à
Code Gewiss MV62116
Finition Z275
Dimensions LxH (mm) 95x265
Charge max (kg / console) 20
Kg/u 0.474
Aller à
Code Gewiss MV62117
Finition Z275
Dimensions LxH (mm) 195x265
Charge max (kg / console) 20
Kg/u 0.58
Aller à
Code Gewiss MV62118
Finition Z275
Dimensions LxH (mm) 295x265
Charge max (kg / console) 13
Kg/u 0.69
Aller à
Code Gewiss MV62210
Finition GAC
Dimensions LxH (mm) 95x115
Charge max (kg / console) 22
Kg/u 0.309
Aller à
Code Gewiss MV62211
Finition GAC
Dimensions LxH (mm) 195x115
Charge max (kg / console) 22
Kg/u 0.415
Aller à
Code Gewiss MV62212
Finition GAC
Dimensions LxH (mm) 295x115
Charge max (kg / console) 14
Kg/u 0.521
Aller à
Code Gewiss MV62240
Finition GAC
Dimensions LxH (mm) 95x165
Charge max (kg / console) 21
Kg/u 0.386
Aller à
Code Gewiss MV62241
Finition GAC
Dimensions LxH (mm) 195x165
Charge max (kg / console) 21
Kg/u 0.491
Aller à
Code Gewiss MV62242
Finition GAC
Dimensions LxH (mm) 295x165
Charge max (kg / console) 14
Kg/u 0.596
Aller à
Code Gewiss MV62213
Finition GAC
Dimensions LxH (mm) 95x215
Charge max (kg / console) 20
Kg/u 0.415
Aller à
Code Gewiss MV62214
Finition GAC
Dimensions LxH (mm) 195x215
Charge max (kg / console) 20
Kg/u 0.521
Aller à
Code Gewiss MV62215
Finition GAC
Dimensions LxH (mm) 295x215
Charge max (kg / console) 13
Kg/u 0.627
Aller à
Code Gewiss MV62216
Finition GAC
Dimensions LxH (mm) 95x265
Charge max (kg / console) 20
Kg/u 0.474
Aller à
Code Gewiss MV62217
Finition GAC
Dimensions LxH (mm) 195x265
Charge max (kg / console) 20
Kg/u 0.58
Aller à
Code Gewiss MV62218
Finition GAC
Dimensions LxH (mm) 295x265
Charge max (kg / console) 13
Kg/u 0.69
Aller à
Code Gewiss MV62610
Finition Inox 304L
Dimensions LxH (mm) 95x115
Charge max (kg / console) 22
Kg/u 0.309
Aller à
Code Gewiss MV62611
Finition Inox 304L
Dimensions LxH (mm) 195x115
Charge max (kg / console) 22
Kg/u 0.415
Aller à
Code Gewiss MV62612
Finition Inox 304L
Dimensions LxH (mm) 295x115
Charge max (kg / console) 14
Kg/u 0.521
Aller à
Code Gewiss MV62640
Finition Inox 304L
Dimensions LxH (mm) 95x165
Charge max (kg / console) 21
Kg/u 0.386
Aller à
Code Gewiss MV62641
Finition Inox 304L
Dimensions LxH (mm) 195x165
Charge max (kg / console) 21
Kg/u 0.491
Aller à
Code Gewiss MV62642
Finition Inox 304L
Dimensions LxH (mm) 295x165
Charge max (kg / console) 14
Kg/u 0.596
Aller à
Code Gewiss MV62613
Finition Inox 304L
Dimensions LxH (mm) 95x215
Charge max (kg / console) 20
Kg/u 0.415
Aller à
Code Gewiss MV62614
Finition Inox 304L
Dimensions LxH (mm) 195x215
Charge max (kg / console) 20
Kg/u 0.521
Aller à
Code Gewiss MV62615
Finition Inox 304L
Dimensions LxH (mm) 295x215
Charge max (kg / console) 13
Kg/u 0.627
Aller à
Code Gewiss MV62616
Finition Inox 304L
Dimensions LxH (mm) 95x265
Charge max (kg / console) 20
Kg/u 0.474
Aller à
Code Gewiss MV62617
Finition Inox 304L
Dimensions LxH (mm) 195x265
Charge max (kg / console) 20
Kg/u 0.58
Aller à
Code Gewiss MV62618
Finition Inox 304L
Dimensions LxH (mm) 295x265
Charge max (kg / console) 13
Kg/u 0.69
Aller à
Code Gewiss MV62810
Finition Inox 316L
Dimensions LxH (mm) 95x115
Charge max (kg / console) 22
Kg/u 0.309
Aller à
Code Gewiss MV62811
Finition Inox 316L
Dimensions LxH (mm) 195x115
Charge max (kg / console) 22
Kg/u 0.415
Aller à
Code Gewiss MV62812
Finition Inox 316L
Dimensions LxH (mm) 295x115
Charge max (kg / console) 14
Kg/u 0.521
Aller à
Code Gewiss MV62840
Finition Inox 316L
Dimensions LxH (mm) 95x165
Charge max (kg / console) 21
Kg/u 0.386
Aller à
Code Gewiss MV62841
Finition Inox 316L
Dimensions LxH (mm) 195x165
Charge max (kg / console) 21
Kg/u 0.491
Aller à
Code Gewiss MV62842
Finition Inox 316L
Dimensions LxH (mm) 295x165
Charge max (kg / console) 14
Kg/u 0.596
Aller à
ÉQUIPEMENTS ET NOTES
Boulonnerie OMEGA
Boulonnerie OMEGA
Code Gewiss
Finition
Description
Dimensions
Fournitures
Kg/u

Code Gewiss MV66122
Finition EZ
Description Vis TRCC
Dimensions M10x30
Fournitures Écrou + rondelle
Kg/u 4.3
Aller à
Code Gewiss MV66123
Finition EZ
Description Vis TRCC
Dimensions M10x60
Fournitures Écrou + rondelle
Kg/u 5.75
Aller à
Code Gewiss MV66222
Finition Geomet
Description Vis TRCC
Dimensions M10x30
Fournitures Écrou + rondelle
Kg/u 4.3
Aller à
Code Gewiss MV66223
Finition Geomet
Description Vis TRCC
Dimensions M10x60
Fournitures Écrou + rondelle
Kg/u 5.75
Aller à
Code Gewiss MV66622
Finition Inox 304L
Description Vis TRCC
Dimensions M10x30
Fournitures Écrou + rondelle
Kg/u 4.3
Aller à
Code Gewiss MV66623
Finition Inox 304L
Description Vis TRCC
Dimensions M10x60
Fournitures Écrou + rondelle
Kg/u 5.75
Aller à
Code Gewiss MV66822
Finition Inox 316L
Description Vis TRCC
Dimensions M10x30
Fournitures Écrou + rondelle
Kg/u 4.3
Aller à
Code Gewiss MV66823
Finition Inox 316L
Description Vis TRCC
Dimensions M10x60
Fournitures Écrou + rondelle
Kg/u 5.75
Aller à
ÉQUIPEMENTS ET NOTES

Système pour charges moyennes type EDF

Supportage

Coulisse EDF 40
Coulisse EDF 40
Code Gewiss
Finition
Epaisseur (mm)
Longueur (mm)
Kg/u

Code Gewiss MV62120
Finition Z275
Epaisseur (mm) 1.5
Longueur (mm) 250
Kg/u 0.276
Aller à
Code Gewiss MV62121
Finition Z275
Epaisseur (mm) 1.5
Longueur (mm) 500
Kg/u 0.552
Aller à
Code Gewiss MV62122
Finition Z275
Epaisseur (mm) 1.5
Longueur (mm) 1000
Kg/u 1.105
Aller à
Code Gewiss MV62123
Finition Z275
Epaisseur (mm) 2
Longueur (mm) 1500
Kg/u 2.209
Aller à
Code Gewiss MV62124
Finition Z275
Epaisseur (mm) 2
Longueur (mm) 2000
Kg/u 2.945
Aller à
Code Gewiss MV62220
Finition GAC
Epaisseur (mm) 1.5
Longueur (mm) 250
Kg/u 0.276
Aller à
Code Gewiss MV62221
Finition GAC
Epaisseur (mm) 1.5
Longueur (mm) 500
Kg/u 0.552
Aller à
Code Gewiss MV62222
Finition GAC
Epaisseur (mm) 1.5
Longueur (mm) 1000
Kg/u 1.105
Aller à
Code Gewiss MV62223
Finition GAC
Epaisseur (mm) 2
Longueur (mm) 1500
Kg/u 2.209
Aller à
Code Gewiss MV62224
Finition GAC
Epaisseur (mm) 2
Longueur (mm) 2000
Kg/u 2.945
Aller à
Code Gewiss MV62620
Finition Inox 304L
Epaisseur (mm) 1.5
Longueur (mm) 250
Kg/u 0.276
Aller à
Code Gewiss MV62621
Finition Inox 304L
Epaisseur (mm) 1.5
Longueur (mm) 500
Kg/u 0.552
Aller à
Code Gewiss MV62622
Finition Inox 304L
Epaisseur (mm) 1.5
Longueur (mm) 1000
Kg/u 1.105
Aller à
Code Gewiss MV62623
Finition Inox 304L
Epaisseur (mm) 1.5
Longueur (mm) 1500
Kg/u 2.209
Aller à
Code Gewiss MV62624
Finition Inox 304L
Epaisseur (mm) 1.5
Longueur (mm) 2000
Kg/u 2.945
Aller à
ÉQUIPEMENTS ET NOTES
Console EDF 40
Console EDF 40
Code Gewiss
Finition
Longueur (mm)
Hauteur (mm)
Charge max (kg / console)
Kg/u

Code Gewiss MV60130
Finition Z275
Longueur (mm) 150
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.123
Aller à
Code Gewiss MV60131
Finition Z275
Longueur (mm) 200
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.197
Aller à
Code Gewiss MV60132
Finition Z275
Longueur (mm) 250
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.247
Aller à
Code Gewiss MV60133
Finition Z275
Longueur (mm) 350
Hauteur (mm) 95
Charge max (kg / console) 100
Kg/u 0.494
Aller à
Code Gewiss MV60134
Finition Z275
Longueur (mm) 450
Hauteur (mm) 95
Charge max (kg / console) 90
Kg/u 0.847
Aller à
Code Gewiss MV60135
Finition Z275
Longueur (mm) 550
Hauteur (mm) 95
Charge max (kg / console) 85
Kg/u 1.036
Aller à
Code Gewiss MV60230
Finition GAC
Longueur (mm) 150
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.123
Aller à
Code Gewiss MV60231
Finition GAC
Longueur (mm) 200
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.197
Aller à
Code Gewiss MV60232
Finition GAC
Longueur (mm) 250
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.247
Aller à
Code Gewiss MV60233
Finition GAC
Longueur (mm) 350
Hauteur (mm) 95
Charge max (kg / console) 100
Kg/u 0.494
Aller à
Code Gewiss MV60234
Finition GAC
Longueur (mm) 450
Hauteur (mm) 95
Charge max (kg / console) 90
Kg/u 0.847
Aller à
Code Gewiss MV60235
Finition GAC
Longueur (mm) 550
Hauteur (mm) 95
Charge max (kg / console) 85
Kg/u 1.036
Aller à
Code Gewiss MV60630
Finition Inox 304L
Longueur (mm) 150
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.123
Aller à
Code Gewiss MV60631
Finition Inox 304L
Longueur (mm) 200
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.197
Aller à
Code Gewiss MV60632
Finition Inox 304L
Longueur (mm) 250
Hauteur (mm) 80
Charge max (kg / console) 85
Kg/u 0.247
Aller à
Code Gewiss MV60633
Finition Inox 304L
Longueur (mm) 350
Hauteur (mm) 95
Charge max (kg / console) 100
Kg/u 0.494
Aller à
Code Gewiss MV60634
Finition Inox 304L
Longueur (mm) 450
Hauteur (mm) 95
Charge max (kg / console) 90
Kg/u 0.847
Aller à
Code Gewiss MV60635
Finition Inox 304L
Longueur (mm) 550
Hauteur (mm) 95
Charge max (kg / console) 85
Kg/u 1.036
Aller à
ÉQUIPEMENTS ET NOTES
ÉQUIPEMENTS ET NOTES

Accessoires

Supportage charges moyennes

Supportage C40 PLURIEL

Rail à raccord rapide type C40 PLURIEL
Rail à raccord rapide type C40 PLURIEL
Code Gewiss
Finition
Longueur (mm)
Kg/u

Code Gewiss MV65190
Finition Z275
Longueur (mm) 200
Kg/u 0.28
Aller à
Code Gewiss MV65195
Finition Z275
Longueur (mm) 400
Kg/u 0.558
Aller à
Code Gewiss MV65191
Finition Z275
Longueur (mm) 500
Kg/u 0.69
Aller à
Code Gewiss MV65196
Finition Z275
Longueur (mm) 600
Kg/u 0.844
Aller à
Code Gewiss MV65197
Finition Z275
Longueur (mm) 800
Kg/u 1.124
Aller à
Code Gewiss MV65192
Finition Z275
Longueur (mm) 1000
Kg/u 1.4
Aller à
Code Gewiss MV65198
Finition Z275
Longueur (mm) 1500
Kg/u 2.108
Aller à
Code Gewiss MV65193
Finition Z275
Longueur (mm) 2000
Kg/u 2.8
Aller à
Code Gewiss MV65194
Finition Z275
Longueur (mm) 3000
Kg/u 4.185
Aller à
Code Gewiss MV65790
Finition HP
Longueur (mm) 200
Kg/u 0.28
Aller à
Code Gewiss MV65795
Finition HP
Longueur (mm) 400
Kg/u 0.558
Aller à
Code Gewiss MV65791
Finition HP
Longueur (mm) 500
Kg/u 0.69
Aller à
Code Gewiss MV65796
Finition HP
Longueur (mm) 600
Kg/u 0.844
Aller à
Code Gewiss MV65797
Finition HP
Longueur (mm) 800
Kg/u 1.124
Aller à
Code Gewiss MV65792
Finition HP
Longueur (mm) 1000
Kg/u 1.4
Aller à
Code Gewiss MV65798
Finition HP
Longueur (mm) 1500
Kg/u 2.108
Aller à
Code Gewiss MV65793
Finition HP
Longueur (mm) 2000
Kg/u 2.8
Aller à
Code Gewiss MV65794
Finition HP
Longueur (mm) 3000
Kg/u 4.185
Aller à
Code Gewiss MV65690
Finition Inox 304L
Longueur (mm) 200
Kg/u 0.28
Aller à
Code Gewiss MV65695
Finition Inox 304L
Longueur (mm) 400
Kg/u 0.558
Aller à
Code Gewiss MV65691
Finition Inox 304L
Longueur (mm) 500
Kg/u 0.69
Aller à
Code Gewiss MV65692
Finition Inox 304L
Longueur (mm) 1000
Kg/u 1.4
Aller à
Code Gewiss MV65693
Finition Inox 304L
Longueur (mm) 2000
Kg/u 2.8
Aller à
Code Gewiss MV65694
Finition Inox 304L
Longueur (mm) 3000
Kg/u 4.185
Aller à
Code Gewiss MV65890
Finition Inox 316L
Longueur (mm) 200
Kg/u 0.28
Aller à
Code Gewiss MV65895
Finition Inox 316L
Longueur (mm) 400
Kg/u 0.558
Aller à
Code Gewiss MV65891
Finition Inox 316L
Longueur (mm) 500
Kg/u 0.69
Aller à
Code Gewiss MV65892
Finition Inox 316L
Longueur (mm) 1000
Kg/u 1.4
Aller à
Code Gewiss MV65893
Finition Inox 316L
Longueur (mm) 2000
Kg/u 2.8
Aller à
Code Gewiss MV65894
Finition Inox 316L
Longueur (mm) 3000
Kg/u 4.185
Aller à
ÉQUIPEMENTS ET NOTES
Pendard C40 pré-assemblé
Pendard C40 pré-assemblé
Code Gewiss
Finition
Longueur (mm)
daN.m
Kg/u

Code Gewiss MV63155
Finition Z275
Longueur (mm) 400
daN.m 20
Kg/u 1.072
Aller à
Code Gewiss MV63151
Finition Z275
Longueur (mm) 500
daN.m 20
Kg/u 1.213
Aller à
Code Gewiss MV63156
Finition Z275
Longueur (mm) 600
daN.m 18
Kg/u 1.354
Aller à
Code Gewiss MV63157
Finition Z275
Longueur (mm) 800
daN.m 18
Kg/u 1.634
Aller à
Code Gewiss MV63152
Finition Z275
Longueur (mm) 1000
daN.m 14.5
Kg/u 1.916
Aller à
Code Gewiss MV63158
Finition Z275
Longueur (mm) 1500
daN.m -
Kg/u 2.618
Aller à
Code Gewiss MV63755
Finition HP
Longueur (mm) 400
daN.m 20
Kg/u 1.072
Aller à
Code Gewiss MV63751
Finition HP
Longueur (mm) 500
daN.m 20
Kg/u 1.213
Aller à
Code Gewiss MV63756
Finition HP
Longueur (mm) 600
daN.m 18
Kg/u 1.354
Aller à
Code Gewiss MV63757
Finition HP
Longueur (mm) 800
daN.m 18
Kg/u 1.634
Aller à
Code Gewiss MV63752
Finition HP
Longueur (mm) 1000
daN.m 14.5
Kg/u 1.916
Aller à
Code Gewiss MV63758
Finition HP
Longueur (mm) 1500
daN.m -
Kg/u 2.618
Aller à
Console universelle a griffe CSUG - fixation rapide par encliquetage
Console universelle a griffe CSUG - fixation rapide par encliquetage
Code Gewiss
Finition
Longueur (mm)
Charge max (kg / console)
Kg/u

Code Gewiss MV60190
Finition Z275
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.26
Aller à
Code Gewiss MV60191
Finition Z275
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.31
Aller à
Code Gewiss MV60192
Finition Z275
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.36
Aller à
Code Gewiss MV60194
Finition Z275
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.54
Aller à
Code Gewiss MV60195
Finition Z275
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.66
Aller à
Code Gewiss MV60196
Finition Z275
Longueur (mm) 500
Charge max (kg / console) 110
Kg/u 0.92
Aller à
Code Gewiss MV60197
Finition Z275
Longueur (mm) 600
Charge max (kg / console) 95
Kg/u 1.04
Aller à
Code Gewiss MV60790
Finition HP
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.26
Aller à
Code Gewiss MV60791
Finition HP
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.31
Aller à
Code Gewiss MV60792
Finition HP
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.36
Aller à
Code Gewiss MV60794
Finition HP
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.54
Aller à
Code Gewiss MV60795
Finition HP
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.66
Aller à
Code Gewiss MV60690
Finition Inox 304L
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.26
Aller à
Code Gewiss MV60691
Finition Inox 304L
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.31
Aller à
Code Gewiss MV60692
Finition Inox 304L
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.36
Aller à
Code Gewiss MV60694
Finition Inox 304L
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.54
Aller à
Code Gewiss MV60695
Finition Inox 304L
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.66
Aller à
Code Gewiss MV60890
Finition Inox 316L
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.26
Aller à
Code Gewiss MV60891
Finition Inox 316L
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.31
Aller à
Code Gewiss MV60892
Finition Inox 316L
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.36
Aller à
Code Gewiss MV60894
Finition Inox 316L
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.54
Aller à
Code Gewiss MV60895
Finition Inox 316L
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.66
Aller à
ÉQUIPEMENTS ET NOTES

Supportage universel CSU

Console universelle murale CSUM - fixation integree prête a poser
Console universelle murale CSUM - fixation integree prête a poser
ÉQUIPEMENTS ET NOTES
Console universelle Murale CSUM
Console universelle Murale CSUM
Code Gewiss
Finition
Longueur (mm)
Charge max (kg / console)
Kg/u

Code Gewiss MV60180
Finition Z275
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.255
Aller à
Code Gewiss MV60181
Finition Z275
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.305
Aller à
Code Gewiss MV60182
Finition Z275
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.356
Aller à
Code Gewiss MV60184
Finition Z275
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.531
Aller à
Code Gewiss MV60185
Finition Z275
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.649
Aller à
Code Gewiss MV60186
Finition Z275
Longueur (mm) 500
Charge max (kg / console) 110
Kg/u 0.864
Aller à
Code Gewiss MV60187
Finition Z275
Longueur (mm) 600
Charge max (kg / console) 95
Kg/u 0.979
Aller à
Code Gewiss MV60280
Finition GAC
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.255
Aller à
Code Gewiss MV60281
Finition GAC
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.305
Aller à
Code Gewiss MV60282
Finition GAC
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.356
Aller à
Code Gewiss MV60284
Finition GAC
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.531
Aller à
Code Gewiss MV60285
Finition GAC
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.649
Aller à
Code Gewiss MV60286
Finition GAC
Longueur (mm) 500
Charge max (kg / console) 110
Kg/u 0.864
Aller à
Code Gewiss MV60287
Finition GAC
Longueur (mm) 600
Charge max (kg / console) 95
Kg/u 0.979
Aller à
Code Gewiss MV60780
Finition HP
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.255
Aller à
Code Gewiss MV60781
Finition HP
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.305
Aller à
Code Gewiss MV60782
Finition HP
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.356
Aller à
Code Gewiss MV60784
Finition HP
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.531
Aller à
Code Gewiss MV60785
Finition HP
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.649
Aller à
Code Gewiss MV60680
Finition Inox 304L
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.255
Aller à
Code Gewiss MV60681
Finition Inox 304L
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.305
Aller à
Code Gewiss MV60682
Finition Inox 304L
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.356
Aller à
Code Gewiss MV60684
Finition Inox 304L
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.531
Aller à
Code Gewiss MV60685
Finition Inox 304L
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.649
Aller à
Code Gewiss MV60880
Finition Inox 316L
Longueur (mm) 100
Charge max (kg / console) 140
Kg/u 0.255
Aller à
Code Gewiss MV60881
Finition Inox 316L
Longueur (mm) 150
Charge max (kg / console) 112
Kg/u 0.305
Aller à
Code Gewiss MV60882
Finition Inox 316L
Longueur (mm) 200
Charge max (kg / console) 70
Kg/u 0.356
Aller à
Code Gewiss MV60884
Finition Inox 316L
Longueur (mm) 300
Charge max (kg / console) 80
Kg/u 0.531
Aller à
Code Gewiss MV60885
Finition Inox 316L
Longueur (mm) 400
Charge max (kg / console) 70
Kg/u 0.649
Aller à
ÉQUIPEMENTS ET NOTES
Console Universelle en C CSUC
Console Universelle en C CSUC
Code Gewiss
Finition
H1
Longueur (mm)
H2
Charge max (kg / console)
Kg/u

Code Gewiss MV62150
Finition Z275
H1 150
Longueur (mm) 100
H2 85
Charge max (kg / console) 127
Kg/u 0.47
Aller à
Code Gewiss MV62151
Finition Z275
H1 150
Longueur (mm) 150
H2 85
Charge max (kg / console) 94
Kg/u 0.521
Aller à
Code Gewiss MV62152
Finition Z275
H1 150
Longueur (mm) 200
H2 85
Charge max (kg / console) 74,5
Kg/u 0.571
Aller à
Code Gewiss MV62154
Finition Z275
H1 150
Longueur (mm) 300
H2 85
Charge max (kg / console) 61
Kg/u 0.782
Aller à
Code Gewiss MV62155
Finition Z275
H1 150
Longueur (mm) 400
H2 85
Charge max (kg / console) 47
Kg/u 0.9
Aller à
Code Gewiss MV62156
Finition Z275
H1 200
Longueur (mm) 100
H2 135
Charge max (kg / console) 127
Kg/u 0.527
Aller à
Code Gewiss MV62157
Finition Z275
H1 200
Longueur (mm) 150
H2 135
Charge max (kg / console) 94
Kg/u 0.578
Aller à
Code Gewiss MV62158
Finition Z275
H1 200
Longueur (mm) 200
H2 135
Charge max (kg / console) 74,5
Kg/u 0.628
Aller à
Code Gewiss MV62160
Finition Z275
H1 200
Longueur (mm) 300
H2 135
Charge max (kg / console) 61
Kg/u 0.849
Aller à
Code Gewiss MV62161
Finition Z275
H1 200
Longueur (mm) 400
H2 135
Charge max (kg / console) 47
Kg/u 0.967
Aller à
Code Gewiss MV62250
Finition GAC
H1 150
Longueur (mm) 100
H2 85
Charge max (kg / console) 127
Kg/u 0.47
Aller à
Code Gewiss MV62251
Finition GAC
H1 150
Longueur (mm) 150
H2 85
Charge max (kg / console) 94
Kg/u 0.521
Aller à
Code Gewiss MV62252
Finition GAC
H1 150
Longueur (mm) 200
H2 85
Charge max (kg / console) 74,5
Kg/u 0.571
Aller à
Code Gewiss MV62254
Finition GAC
H1 150
Longueur (mm) 300
H2 85
Charge max (kg / console) 61
Kg/u 0.782
Aller à
Code Gewiss MV62255
Finition GAC
H1 150
Longueur (mm) 400
H2 85
Charge max (kg / console) 47
Kg/u 0.9
Aller à
Code Gewiss MV62256
Finition GAC
H1 200
Longueur (mm) 100
H2 135
Charge max (kg / console) 127
Kg/u 0.527
Aller à
Code Gewiss MV62257
Finition GAC
H1 200
Longueur (mm) 150
H2 135
Charge max (kg / console) 94
Kg/u 0.578
Aller à
Code Gewiss MV62258
Finition GAC
H1 200
Longueur (mm) 200
H2 135
Charge max (kg / console) 74,5
Kg/u 0.628
Aller à
Code Gewiss MV62260
Finition GAC
H1 200
Longueur (mm) 300
H2 135
Charge max (kg / console) 61
Kg/u 0.849
Aller à
Code Gewiss MV62261
Finition GAC
H1 200
Longueur (mm) 400
H2 135
Charge max (kg / console) 47
Kg/u 0.967
Aller à
Code Gewiss MV62750
Finition HP
H1 150
Longueur (mm) 100
H2 85
Charge max (kg / console) 127
Kg/u 0.47
Aller à
Code Gewiss MV62751
Finition HP
H1 150
Longueur (mm) 150
H2 85
Charge max (kg / console) 94
Kg/u 0.521
Aller à
Code Gewiss MV62752
Finition HP
H1 150
Longueur (mm) 200
H2 85
Charge max (kg / console) 74,5
Kg/u 0.571
Aller à
Code Gewiss MV62754
Finition HP
H1 150
Longueur (mm) 300
H2 85
Charge max (kg / console) 61
Kg/u 0.782
Aller à
Code Gewiss MV62755
Finition HP
H1 150
Longueur (mm) 400
H2 85
Charge max (kg / console) 47
Kg/u 0.9
Aller à
Code Gewiss MV62756
Finition HP
H1 200
Longueur (mm) 100
H2 135
Charge max (kg / console) 127
Kg/u 0.527
Aller à
Code Gewiss MV62757
Finition HP
H1 200
Longueur (mm) 150
H2 135
Charge max (kg / console) 94
Kg/u 0.578
Aller à
Code Gewiss MV62758
Finition HP
H1 200
Longueur (mm) 200
H2 135
Charge max (kg / console) 74,5
Kg/u 0.628
Aller à
Code Gewiss MV62760
Finition HP
H1 200
Longueur (mm) 300
H2 135
Charge max (kg / console) 61
Kg/u 0.849
Aller à
Code Gewiss MV62761
Finition HP
H1 200
Longueur (mm) 400
H2 135
Charge max (kg / console) 47
Kg/u 0.967
Aller à
Code Gewiss MV62650
Finition Inox 304L
H1 150
Longueur (mm) 100
H2 85
Charge max (kg / console) 127
Kg/u 0.47
Aller à
Code Gewiss MV62651
Finition Inox 304L
H1 150
Longueur (mm) 150
H2 85
Charge max (kg / console) 94
Kg/u 0.521
Aller à
Code Gewiss MV62652
Finition Inox 304L
H1 150
Longueur (mm) 200
H2 85
Charge max (kg / console) 74,5
Kg/u 0.571
Aller à
Code Gewiss MV62654
Finition Inox 304L
H1 150
Longueur (mm) 300
H2 85
Charge max (kg / console) 61
Kg/u 0.782
Aller à
Code Gewiss MV62655
Finition Inox 304L
H1 150
Longueur (mm) 400
H2 85
Charge max (kg / console) 47
Kg/u 0.9
Aller à
Code Gewiss MV62656
Finition Inox 304L
H1 200
Longueur (mm) 100
H2 135
Charge max (kg / console) 127
Kg/u 0.527
Aller à
Code Gewiss MV62657
Finition Inox 304L
H1 200
Longueur (mm) 150
H2 135
Charge max (kg / console) 94
Kg/u 0.578
Aller à
Code Gewiss MV62658
Finition Inox 304L
H1 200
Longueur (mm) 200
H2 135
Charge max (kg / console) 74,5
Kg/u 0.628
Aller à
Code Gewiss MV62660
Finition Inox 304L
H1 200
Longueur (mm) 300
H2 135
Charge max (kg / console) 61
Kg/u 0.849
Aller à
Code Gewiss MV62661
Finition Inox 304L
H1 200
Longueur (mm) 400
H2 135
Charge max (kg / console) 47
Kg/u 0.967
Aller à
Code Gewiss MV62850
Finition Inox 316L
H1 150
Longueur (mm) 100
H2 85
Charge max (kg / console) 127
Kg/u 0.47
Aller à
Code Gewiss MV62851
Finition Inox 316L
H1 150
Longueur (mm) 150
H2 85
Charge max (kg / console) 94
Kg/u 0.521
Aller à
Code Gewiss MV62852
Finition Inox 316L
H1 150
Longueur (mm) 200
H2 85
Charge max (kg / console) 74,5
Kg/u 0.571
Aller à
Code Gewiss MV62854
Finition Inox 316L
H1 150
Longueur (mm) 300
H2 85
Charge max (kg / console) 61
Kg/u 0.782
Aller à
Code Gewiss MV62855
Finition Inox 316L
H1 150
Longueur (mm) 400
H2 85
Charge max (kg / console) 47
Kg/u 0.9
Aller à
Code Gewiss MV62856
Finition Inox 316L
H1 200
Longueur (mm) 100
H2 135
Charge max (kg / console) 127
Kg/u 0.527
Aller à
Code Gewiss MV62857
Finition Inox 316L
H1 200
Longueur (mm) 150
H2 135
Charge max (kg / console) 94
Kg/u 0.578
Aller à
Code Gewiss MV62858
Finition Inox 316L
H1 200
Longueur (mm) 200
H2 135
Charge max (kg / console) 74,5
Kg/u 0.628
Aller à
Code Gewiss MV62860
Finition Inox 316L
H1 200
Longueur (mm) 300
H2 135
Charge max (kg / console) 61
Kg/u 0.849
Aller à
Code Gewiss MV62861
Finition Inox 316L
H1 200
Longueur (mm) 400
H2 135
Charge max (kg / console) 47
Kg/u 0.967
Aller à
ÉQUIPEMENTS ET NOTES
Boulonnerie pour supportage CSU
Boulonnerie pour supportage CSU
Code Gewiss
Finition
Description
Dimensions

Code Gewiss MV66113
Finition EZ
Description Vis à tête hexagonale
Dimensions M10x20
Aller à
Code Gewiss MV66409
Finition EZ
Description Vis à tête hexagonale
Dimensions M 10x80
Aller à
Code Gewiss MV66474
Finition EZ/Z275
Description Rondelle LL 10
Dimensions M10
Aller à
Code Gewiss MV64153
Finition EZ/Z275
Description Cale de console
Dimensions -
Aller à
Code Gewiss MV66213
Finition Geomet
Description Vis à tête hexagonale
Dimensions M10x20
Aller à
Code Gewiss MV66209
Finition Geomet
Description Vis à tête hexagonale
Dimensions M 10x80
Aller à
Code Gewiss MV66274
Finition Geomet/GAC
Description Rondelle LL 10
Dimensions M10
Aller à
Code Gewiss MV64253
Finition Geomet/GAC
Description Cale de console
Dimensions -
Aller à
Code Gewiss MV66813
Finition Inox 316L
Description Vis à tête hexagonale
Dimensions M10x20
Aller à
Code Gewiss MV66809
Finition Inox 316L
Description Vis à tête hexagonale
Dimensions M 10x80
Aller à
Code Gewiss MV66874
Finition Inox 316L
Description Rondelle LL 10
Dimensions M10
Aller à
Code Gewiss MV64853
Finition Inox 316L
Description Cale de console
Dimensions -
Aller à

Supportage charges lourdes

Supportage type MAVISTRUT charges lourdes

MAVISTRUT pendard cranté
MAVISTRUT pendard cranté
Code Gewiss
Finition
Description
Type
Longueur (mm)
daN.m
Entraxe fixation
Kg/u

Code Gewiss MV81415
Finition EZ
Description Pendard 41x41
Type Simple
Longueur (mm) 550
daN.m 57
Entraxe fixation 155
Kg/u 1.727
Aller à
Code Gewiss MV81418
Finition EZ
Description Pendard 41x41
Type Simple
Longueur (mm) 790
daN.m 57
Entraxe fixation 155
Kg/u 2.269
Aller à
Code Gewiss MV81421
Finition EZ
Description Pendard 41x41
Type Simple
Longueur (mm) 1030
daN.m 57
Entraxe fixation 155
Kg/u 2.812
Aller à
Code Gewiss MV81427
Finition EZ
Description Pendard 41x41
Type Simple
Longueur (mm) 1510
daN.m 57
Entraxe fixation 155
Kg/u 3.897
Aller à
Code Gewiss MV81465
Finition EZ
Description Pendard 41x41
Type Double
Longueur (mm) 550
daN.m 73
Entraxe fixation 195
Kg/u 3.014
Aller à
Code Gewiss MV81468
Finition EZ
Description Pendard 41x41
Type Double
Longueur (mm) 790
daN.m 73
Entraxe fixation 195
Kg/u 4.104
Aller à
Code Gewiss MV81471
Finition EZ
Description Pendard 41x41
Type Double
Longueur (mm) 1030
daN.m 73
Entraxe fixation 195
Kg/u 5.19
Aller à
Code Gewiss MV81477
Finition EZ
Description Pendard 41x41
Type Double
Longueur (mm) 1510
daN.m 73
Entraxe fixation 195
Kg/u 7.365
Aller à
Code Gewiss MV81215
Finition GAC
Description Pendard 41x41
Type Simple
Longueur (mm) 550
daN.m 57
Entraxe fixation 155
Kg/u 1.727
Aller à
Code Gewiss MV81218
Finition GAC
Description Pendard 41x41
Type Simple
Longueur (mm) 790
daN.m 57
Entraxe fixation 155
Kg/u 2.269
Aller à
Code Gewiss MV81221
Finition GAC
Description Pendard 41x41
Type Simple
Longueur (mm) 1030
daN.m 57
Entraxe fixation 155
Kg/u 2.812
Aller à
Code Gewiss MV81227
Finition GAC
Description Pendard 41x41
Type Simple
Longueur (mm) 1510
daN.m 57
Entraxe fixation 155
Kg/u 3.897
Aller à
Code Gewiss MV81265
Finition GAC
Description Pendard 41x41
Type Double
Longueur (mm) 550
daN.m 73
Entraxe fixation 195
Kg/u 3.014
Aller à
Code Gewiss MV81268
Finition GAC
Description Pendard 41x41
Type Double
Longueur (mm) 790
daN.m 73
Entraxe fixation 195
Kg/u 4.104
Aller à
Code Gewiss MV81271
Finition GAC
Description Pendard 41x41
Type Double
Longueur (mm) 1030
daN.m 73
Entraxe fixation 195
Kg/u 5.19
Aller à
Code Gewiss MV81277
Finition GAC
Description Pendard 41x41
Type Double
Longueur (mm) 1510
daN.m 73
Entraxe fixation 195
Kg/u 7.365
Aller à
ÉQUIPEMENTS ET NOTES
MAVISTRUT rail cranté
MAVISTRUT rail cranté
Code Gewiss
Finition
Description
Longueur (mm)
Epaisseur (mm)
Kg/u

Code Gewiss MV65174
Finition Z275
Description Rail cranté 41x41
Longueur (mm) 1030
Epaisseur (mm) 2.5
Kg/u 2.346
Aller à
Code Gewiss MV65175
Finition Z275
Description Rail cranté 41x41
Longueur (mm) 1990
Epaisseur (mm) 2.5
Kg/u 4.516
Aller à
Code Gewiss MV65176
Finition Z275
Description Rail cranté 41x41
Longueur (mm) 3030
Epaisseur (mm) 2.5
Kg/u 6.867
Aller à
Code Gewiss MV68176
Finition Z275
Description Rail cranté 41x41
Longueur (mm) 6000
Epaisseur (mm) 2.5
Kg/u 13.734
Aller à
Code Gewiss MV65274
Finition GAC
Description Rail cranté 41x41
Longueur (mm) 1030
Epaisseur (mm) 2.5
Kg/u 2.346
Aller à
Code Gewiss MV65275
Finition GAC
Description Rail cranté 41x41
Longueur (mm) 1990
Epaisseur (mm) 2.5
Kg/u 4.516
Aller à
Code Gewiss MV65276
Finition GAC
Description Rail cranté 41x41
Longueur (mm) 3030
Epaisseur (mm) 2.5
Kg/u 6.867
Aller à
Code Gewiss MV68276
Finition GAC
Description Rail cranté 41x41
Longueur (mm) 6000
Epaisseur (mm) 2.5
Kg/u 13.734
Aller à
Code Gewiss MV68255
Finition GAC
Description Rail cranté 41x41 Double
Longueur (mm) 3030
Epaisseur (mm) 2.5
Kg/u 13.734
Aller à
Code Gewiss MV68256
Finition GAC
Description Rail cranté 41x41 Double
Longueur (mm) 5990
Epaisseur (mm) 2.5
Kg/u 27.468
Aller à
ÉQUIPEMENTS ET NOTES
MAVISTRUT console encliquetable
MAVISTRUT console encliquetable
Code Gewiss
Finition
Longueur (mm)
Charge max (kg / console)
Hauteur (mm)
Kg/u

Code Gewiss MV61100
Finition Z275
Longueur (mm) 145
Charge max (kg / console) 110
Hauteur (mm) 82.5
Kg/u 0.218
Aller à
Code Gewiss MV61101
Finition Z275
Longueur (mm) 245
Charge max (kg / console) 100
Hauteur (mm) 82.5
Kg/u 0.402
Aller à
Code Gewiss MV61102
Finition Z275
Longueur (mm) 345
Charge max (kg / console) 100
Hauteur (mm) 82.5
Kg/u 0.586
Aller à
Code Gewiss MV61103
Finition Z275
Longueur (mm) 445
Charge max (kg / console) 171
Hauteur (mm) 123
Kg/u 1.087
Aller à
Code Gewiss MV61104
Finition Z275
Longueur (mm) 545
Charge max (kg / console) 150
Hauteur (mm) 123
Kg/u 1.407
Aller à
Code Gewiss MV61105
Finition Z275
Longueur (mm) 595
Charge max (kg / console) 121
Hauteur (mm) 123
Kg/u 1.57
Aller à
Code Gewiss MV61106
Finition Z275
Longueur (mm) 645
Charge max (kg / console) 112
Hauteur (mm) 123
Kg/u 1.733
Aller à
Code Gewiss MV61200
Finition GAC
Longueur (mm) 145
Charge max (kg / console) 110
Hauteur (mm) 82.5
Kg/u 0.218
Aller à
Code Gewiss MV61201
Finition GAC
Longueur (mm) 245
Charge max (kg / console) 100
Hauteur (mm) 82.5
Kg/u 0.402
Aller à
Code Gewiss MV61202
Finition GAC
Longueur (mm) 345
Charge max (kg / console) 100
Hauteur (mm) 82.5
Kg/u 0.586
Aller à
Code Gewiss MV61203
Finition GAC
Longueur (mm) 445
Charge max (kg / console) 171
Hauteur (mm) 123
Kg/u 1.087
Aller à
Code Gewiss MV61204
Finition GAC
Longueur (mm) 545
Charge max (kg / console) 150
Hauteur (mm) 123
Kg/u 1.407
Aller à
Code Gewiss MV61205
Finition GAC
Longueur (mm) 595
Charge max (kg / console) 121
Hauteur (mm) 123
Kg/u 1.57
Aller à
Code Gewiss MV61206
Finition GAC
Longueur (mm) 645
Charge max (kg / console) 112
Hauteur (mm) 123
Kg/u 1.733
Aller à
ÉQUIPEMENTS ET NOTES
STRUT Rail lisse 41
STRUT Rail lisse 41
Code Gewiss
Finition
Type
Epaisseur (mm)
Longueur (mm)
Kg/u

Code Gewiss MV68110
Finition Z275
Type 41x21
Epaisseur (mm) 2
Longueur (mm) 3000
Kg/u 4.294
Aller à
Code Gewiss MV68105
Finition Z275
Type 41x41
Epaisseur (mm) 2.5
Longueur (mm) 3030
Kg/u 7.486
Aller à
Code Gewiss MV68115
Finition Z275
Type 41x41 ECO
Epaisseur (mm) 2
Longueur (mm) 3000
Kg/u 5.652
Aller à
Code Gewiss MV68210
Finition GAC
Type 41x21
Epaisseur (mm) 2
Longueur (mm) 3000
Kg/u 4.294
Aller à
Code Gewiss MV68205
Finition GAC
Type 41x41
Epaisseur (mm) 2.5
Longueur (mm) 3030
Kg/u 7.486
Aller à
Code Gewiss MV68215
Finition GAC
Type 41x41 ECO
Epaisseur (mm) 2
Longueur (mm) 3040
Kg/u 5.652
Aller à
Code Gewiss MV68230
Finition GAC
Type 41x21 Double
Epaisseur (mm) 2
Longueur (mm) 3000
Kg/u 8.588
Aller à
Code Gewiss MV68225
Finition GAC
Type 41x41 Double
Epaisseur (mm) 2
Longueur (mm) 3030
Kg/u 14.972
Aller à
Code Gewiss MV68226
Finition GAC
Type 41x41 Double
Epaisseur (mm) 2
Longueur (mm) 6000
Kg/u 29.942
Aller à
STRUT Pendard lisse
STRUT Pendard lisse
Code Gewiss
Finition
Type
Longueur (mm)
daN.m
Kg/u
Entraxe fixation

Code Gewiss MV80412
Finition EZ
Type 41x41
Longueur (mm) 310
daN.m 100
Kg/u 1.269
Entraxe fixation 155
Aller à
Code Gewiss MV80413
Finition EZ
Type 41x41
Longueur (mm) 390
daN.m 100
Kg/u 1.473
Entraxe fixation 155
Aller à
Code Gewiss MV80415
Finition EZ
Type 41x41
Longueur (mm) 550
daN.m 100
Kg/u 1.879
Entraxe fixation 155
Aller à
Code Gewiss MV80416
Finition EZ
Type 41x41
Longueur (mm) 630
daN.m 100
Kg/u 2.083
Entraxe fixation 155
Aller à
Code Gewiss MV80418
Finition EZ
Type 41x41
Longueur (mm) 790
daN.m 100
Kg/u 2.49
Entraxe fixation 155
Aller à
Code Gewiss MV80420
Finition EZ
Type 41x41
Longueur (mm) 950
daN.m 100
Kg/u 2.896
Entraxe fixation 155
Aller à
Code Gewiss MV80426
Finition EZ
Type 41x41
Longueur (mm) 1430
daN.m 100
Kg/u 4.116
Entraxe fixation 155
Aller à
Code Gewiss MV80433
Finition EZ
Type 41x41
Longueur (mm) 1990
daN.m 100
Kg/u 5.54
Entraxe fixation 155
Aller à
Code Gewiss MV80212
Finition GAC
Type 41x41
Longueur (mm) 310
daN.m 100
Kg/u 1.269
Entraxe fixation 155
Aller à
Code Gewiss MV80213
Finition GAC
Type 41x41
Longueur (mm) 390
daN.m 100
Kg/u 1.473
Entraxe fixation 155
Aller à
Code Gewiss MV80215
Finition GAC
Type 41x41
Longueur (mm) 550
daN.m 100
Kg/u 1.879
Entraxe fixation 155
Aller à
Code Gewiss MV80216
Finition GAC
Type 41x41
Longueur (mm) 630
daN.m 100
Kg/u 2.083
Entraxe fixation 155
Aller à
Code Gewiss MV80218
Finition GAC
Type</
