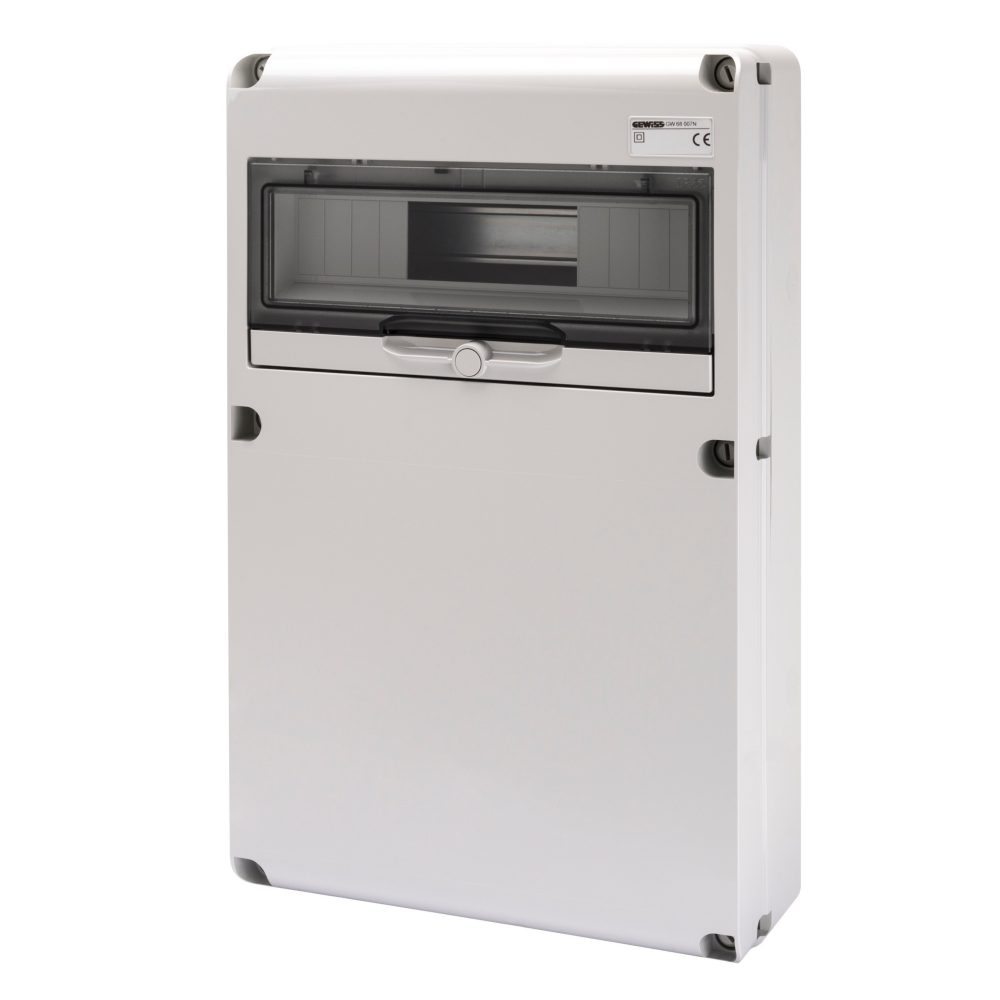

Q-DIN 14 MÓDULOS - TAPA CIEGA - IP65
Código:
GW68007N
Gama: Serie 68 Q-DIN
Cuadros para distribución
Cuadros para distribución
Sistema completo de cuadros eléctricos IP65 para la distribución de energía en el sector terciario, industrial y para obras, disponibles en la versión tanto vacía como cableada, según la norma internacional IEC 61439.
La gama Q-DIN está compuesta por cuadros de 5 a 20 módulos DIN y de módulos suplementarios de 14M y 20M para obtener más espacio DIN.
Permite el alojamiento de bases de empotrar e interbloqueadas hasta 63A, y son ampliamente accesoriables.
La gama Q-DIN está compuesta por cuadros de 5 a 20 módulos DIN y de módulos suplementarios de 14M y 20M para obtener más espacio DIN.
Permite el alojamiento de bases de empotrar e interbloqueadas hasta 63A, y son ampliamente accesoriables.
IP65
650 °C
IK09
70 °C
Información técnica
Información
Descargar
Software
Certificados
Color
Gris RAL 7035
Grado de protección
IP65
Nº mod. EN 50022
14
N. bases alojables
Tapa ciega
Tipo de instalación
De pared
Potencia disipable A (W)
24
Potencia disipable B (W)
64
Conformidad normativa
EN 62208
Prueba del hilo incandescente
650 °C
Resistencia a impactos
IK09
Temperatura de uso
-25 +40 °C
Termopresión con bola
70 °C
Clase aislamiento
II
Versión
Vacío
Ware Number
85381000
EQUIPOS Y NOTAS
INCLUYE: prensacables y 4 tapones cubretornillo. Brida adaptadora para bases IEC 309 de 16/32 A.
NOTA: la potencia disipable (B) se calcula según el documento IEC 60890 y se refiere a una sobretemperatura de 40K entre la temperatura del aire en el interior del cuadro y el ambiente. El grado de protección IP65 se obtiene con tapas ciegas instaladas correctamente en los alojamientos del cuadro vacío.
Dimensiones exteriores (BxHxP): 320x510x120 mm.
Libre de Halógenos según EN 60754-2.
NOTA: la potencia disipable (B) se calcula según el documento IEC 60890 y se refiere a una sobretemperatura de 40K entre la temperatura del aire en el interior del cuadro y el ambiente. El grado de protección IP65 se obtiene con tapas ciegas instaladas correctamente en los alojamientos del cuadro vacío.
Dimensiones exteriores (BxHxP): 320x510x120 mm.
Libre de Halógenos según EN 60754-2.
