SP Range Supports & accessories

SP Range Supports & accessories

Profiles

Smooth rail 41
Smooth rail 41
Código Gewiss
Acabado
Descripción
Longitud (mm)
Espesor (mm)
Kg/u

Código Gewiss MV68110
Acabado Z275
Descripción 41x21 Standard rail
Longitud (mm) 3000
Espesor (mm) 2
Kg/u 4.294
Ir
Código Gewiss MV68111
Acabado Z275
Descripción 41x21 Standard rail
Longitud (mm) 6000
Espesor (mm) 2
Kg/u 8.587
Ir
Código Gewiss MV68105
Acabado Z275
Descripción Carril de 41x41 Standard
Longitud (mm) 3030
Espesor (mm) 2.5
Kg/u 7.486
Ir
Código Gewiss MV68106
Acabado Z275
Descripción Carril de 41x41 Standard
Longitud (mm) 6000
Espesor (mm) 2.5
Kg/u 14.971
Ir
Código Gewiss MV68115
Acabado Z275
Descripción Carril de 41x41 Eco
Longitud (mm) 3000
Espesor (mm) 2
Kg/u 5.652
Ir
Código Gewiss MV68116
Acabado Z275
Descripción Carril de 41x41 Eco
Longitud (mm) 6000
Espesor (mm) 2
Kg/u 11.303
Ir
Código Gewiss MV68210
Acabado GAC
Descripción 41x21 Standard rail
Longitud (mm) 3000
Espesor (mm) 2
Kg/u 4.294
Ir
Código Gewiss MV68211
Acabado GAC
Descripción 41x21 Standard rail
Longitud (mm) 6000
Espesor (mm) 2
Kg/u 8.587
Ir
Código Gewiss MV68205
Acabado GAC
Descripción Carril de 41x41 Standard
Longitud (mm) 3030
Espesor (mm) 2.5
Kg/u 7.486
Ir
Código Gewiss MV68206
Acabado GAC
Descripción Carril de 41x41 Standard
Longitud (mm) 5990
Espesor (mm) 2.5
Kg/u 14.971
Ir
Código Gewiss MV68215
Acabado GAC
Descripción Carril de 41x41 Eco
Longitud (mm) 3040
Espesor (mm) 2
Kg/u 5.652
Ir
Código Gewiss MV68216
Acabado GAC
Descripción Carril de 41x41 Eco
Longitud (mm) 6000
Espesor (mm) 2
Kg/u 11.303
Ir
Código Gewiss MV68230
Acabado GAC
Descripción 41x21 Double Standard rail
Longitud (mm) 3000
Espesor (mm) 2
Kg/u 8.588
Ir
Código Gewiss MV68231
Acabado GAC
Descripción 41x21 Double Standard rail
Longitud (mm) 5990
Espesor (mm) 2
Kg/u 17.174
Ir
Código Gewiss MV68225
Acabado GAC
Descripción 41x41 Double Standard rail
Longitud (mm) 3030
Espesor (mm) 2
Kg/u 14.972
Ir
Código Gewiss MV68226
Acabado GAC
Descripción 41x41 Double Standard rail
Longitud (mm) 6000
Espesor (mm) 2
Kg/u 29.942
Ir

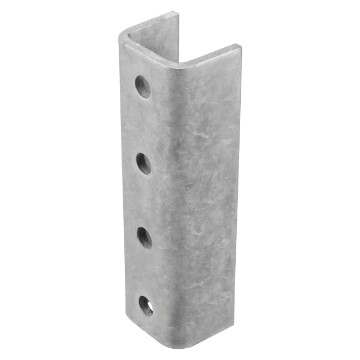

Vertical support
Vertical support
Código Gewiss
Acabado
Anchura (mm)
Kg/u

Código Gewiss MV64170
Acabado Z275
Anchura (mm) 100
Kg/u 0.217
Ir
Código Gewiss MV64171
Acabado Z275
Anchura (mm) 200
Kg/u 0.29
Ir
Código Gewiss MV64172
Acabado Z275
Anchura (mm) 300
Kg/u 0.396
Ir
Código Gewiss MV64173
Acabado Z275
Anchura (mm) 400
Kg/u 0.433
Ir
Código Gewiss MV64174
Acabado Z275
Anchura (mm) 500
Kg/u 0.505
Ir
Código Gewiss MV64295
Acabado GAC
Anchura (mm) 100
Kg/u 0.217
Ir
Código Gewiss MV64296
Acabado GAC
Anchura (mm) 200
Kg/u 0.29
Ir
Código Gewiss MV64297
Acabado GAC
Anchura (mm) 300
Kg/u 0.396
Ir
Código Gewiss MV64298
Acabado GAC
Anchura (mm) 400
Kg/u 0.433
Ir
Código Gewiss MV64299
Acabado GAC
Anchura (mm) 500
Kg/u 0.505
Ir
Código Gewiss MV64670
Acabado Inoxidable 304L
Anchura (mm) 100
Kg/u 0.217
Ir
Código Gewiss MV64671
Acabado Inoxidable 304L
Anchura (mm) 200
Kg/u 0.29
Ir
Código Gewiss MV64672
Acabado Inoxidable 304L
Anchura (mm) 300
Kg/u 0.396
Ir
Código Gewiss MV64673
Acabado Inoxidable 304L
Anchura (mm) 400
Kg/u 0.433
Ir
Código Gewiss MV64674
Acabado Inoxidable 304L
Anchura (mm) 500
Kg/u 0.505
Ir
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS

Support light load

OMEGA support for light loads

OMEGA type pendant
OMEGA type pendant
Código Gewiss
Acabado
Longitud (mm)
Carga adm. en cabeza (DaN/m)
Kg/u

Código Gewiss MV62100
Acabado Z275
Longitud (mm) 410
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.52
Ir
Código Gewiss MV62101
Acabado Z275
Longitud (mm) 510
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.626
Ir
Código Gewiss MV62102
Acabado Z275
Longitud (mm) 610
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.733
Ir
Código Gewiss MV62200
Acabado GAC
Longitud (mm) 410
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.52
Ir
Código Gewiss MV62201
Acabado GAC
Longitud (mm) 510
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.626
Ir
Código Gewiss MV62202
Acabado GAC
Longitud (mm) 610
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.733
Ir
Código Gewiss MV62600
Acabado Inoxidable 304L
Longitud (mm) 410
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.52
Ir
Código Gewiss MV62601
Acabado Inoxidable 304L
Longitud (mm) 510
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.626
Ir
Código Gewiss MV62602
Acabado Inoxidable 304L
Longitud (mm) 610
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.733
Ir
Código Gewiss MV62800
Acabado Inoxidable 316L
Longitud (mm) 410
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.52
Ir
Código Gewiss MV62801
Acabado Inoxidable 316L
Longitud (mm) 510
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.626
Ir
Código Gewiss MV62802
Acabado Inoxidable 316L
Longitud (mm) 610
Carga adm. en cabeza (DaN/m) 2
Kg/u 0.733
Ir
EQUIPOS Y NOTAS

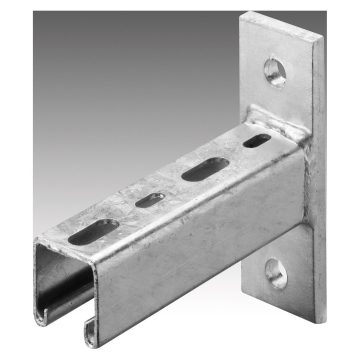

OMEGA type bracket
OMEGA type bracket
Código Gewiss
Acabado
Longitud (mm)
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV60100
Acabado Z275
Longitud (mm) 110
Carga máx. (kg/ménsula) 50
Kg/u 0.202
Ir
Código Gewiss MV60101
Acabado Z275
Longitud (mm) 210
Carga máx. (kg/ménsula) 50
Kg/u 0.308
Ir
Código Gewiss MV60102
Acabado Z275
Longitud (mm) 310
Carga máx. (kg/ménsula) 30
Kg/u 0.414
Ir
Código Gewiss MV60113
Acabado Z275
Longitud (mm) 410
Carga máx. (kg/ménsula) 130
Kg/u 0.641
Ir
Código Gewiss MV60114
Acabado Z275
Longitud (mm) 510
Carga máx. (kg/ménsula) 130
Kg/u 0.785
Ir
Código Gewiss MV60115
Acabado Z275
Longitud (mm) 610
Carga máx. (kg/ménsula) 100
Kg/u 0.929
Ir
Código Gewiss MV60200
Acabado GAC
Longitud (mm) 110
Carga máx. (kg/ménsula) 50
Kg/u 0.202
Ir
Código Gewiss MV60201
Acabado GAC
Longitud (mm) 210
Carga máx. (kg/ménsula) 50
Kg/u 0.308
Ir
Código Gewiss MV60202
Acabado GAC
Longitud (mm) 310
Carga máx. (kg/ménsula) 30
Kg/u 0.414
Ir
Código Gewiss MV60213
Acabado GAC
Longitud (mm) 410
Carga máx. (kg/ménsula) 130
Kg/u 0.641
Ir
Código Gewiss MV60214
Acabado GAC
Longitud (mm) 510
Carga máx. (kg/ménsula) 130
Kg/u 0.785
Ir
Código Gewiss MV60215
Acabado GAC
Longitud (mm) 610
Carga máx. (kg/ménsula) 100
Kg/u 0.929
Ir
Código Gewiss MV60600
Acabado Inoxidable 304L
Longitud (mm) 110
Carga máx. (kg/ménsula) 50
Kg/u 0.202
Ir
Código Gewiss MV60601
Acabado Inoxidable 304L
Longitud (mm) 210
Carga máx. (kg/ménsula) 50
Kg/u 0.308
Ir
Código Gewiss MV60602
Acabado Inoxidable 304L
Longitud (mm) 310
Carga máx. (kg/ménsula) 30
Kg/u 0.414
Ir
Código Gewiss MV60613
Acabado Inoxidable 304L
Longitud (mm) 410
Carga máx. (kg/ménsula) 130
Kg/u 0.641
Ir
Código Gewiss MV60614
Acabado Inoxidable 304L
Longitud (mm) 510
Carga máx. (kg/ménsula) 130
Kg/u 0.785
Ir
Código Gewiss MV60615
Acabado Inoxidable 304L
Longitud (mm) 610
Carga máx. (kg/ménsula) 100
Kg/u 0.929
Ir
Código Gewiss MV60800
Acabado Inoxidable 316L
Longitud (mm) 110
Carga máx. (kg/ménsula) 50
Kg/u 0.202
Ir
Código Gewiss MV60801
Acabado Inoxidable 316L
Longitud (mm) 210
Carga máx. (kg/ménsula) 50
Kg/u 0.308
Ir
Código Gewiss MV60802
Acabado Inoxidable 316L
Longitud (mm) 310
Carga máx. (kg/ménsula) 30
Kg/u 0.414
Ir
EQUIPOS Y NOTAS
OMEGA C-shaped pendant bracket
OMEGA C-shaped pendant bracket
Código Gewiss
Acabado
Dimensiones BxH (mm)
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV62110
Acabado Z275
Dimensiones BxH (mm) 95x115
Carga máx. (kg/ménsula) 22
Kg/u 0.309
Ir
Código Gewiss MV62111
Acabado Z275
Dimensiones BxH (mm) 195x115
Carga máx. (kg/ménsula) 22
Kg/u 0.415
Ir
Código Gewiss MV62112
Acabado Z275
Dimensiones BxH (mm) 295x115
Carga máx. (kg/ménsula) 14
Kg/u 0.521
Ir
Código Gewiss MV62140
Acabado Z275
Dimensiones BxH (mm) 95x165
Carga máx. (kg/ménsula) 21
Kg/u 0.386
Ir
Código Gewiss MV62141
Acabado Z275
Dimensiones BxH (mm) 195x165
Carga máx. (kg/ménsula) 21
Kg/u 0.491
Ir
Código Gewiss MV62142
Acabado Z275
Dimensiones BxH (mm) 295x165
Carga máx. (kg/ménsula) 14
Kg/u 0.596
Ir
Código Gewiss MV62113
Acabado Z275
Dimensiones BxH (mm) 95x215
Carga máx. (kg/ménsula) 20
Kg/u 0.415
Ir
Código Gewiss MV62114
Acabado Z275
Dimensiones BxH (mm) 195x215
Carga máx. (kg/ménsula) 20
Kg/u 0.521
Ir
Código Gewiss MV62115
Acabado Z275
Dimensiones BxH (mm) 295x215
Carga máx. (kg/ménsula) 13
Kg/u 0.627
Ir
Código Gewiss MV62116
Acabado Z275
Dimensiones BxH (mm) 95x265
Carga máx. (kg/ménsula) 20
Kg/u 0.474
Ir
Código Gewiss MV62117
Acabado Z275
Dimensiones BxH (mm) 195x265
Carga máx. (kg/ménsula) 20
Kg/u 0.58
Ir
Código Gewiss MV62118
Acabado Z275
Dimensiones BxH (mm) 295x265
Carga máx. (kg/ménsula) 13
Kg/u 0.69
Ir
Código Gewiss MV62210
Acabado GAC
Dimensiones BxH (mm) 95x115
Carga máx. (kg/ménsula) 22
Kg/u 0.309
Ir
Código Gewiss MV62211
Acabado GAC
Dimensiones BxH (mm) 195x115
Carga máx. (kg/ménsula) 22
Kg/u 0.415
Ir
Código Gewiss MV62212
Acabado GAC
Dimensiones BxH (mm) 295x115
Carga máx. (kg/ménsula) 14
Kg/u 0.521
Ir
Código Gewiss MV62240
Acabado GAC
Dimensiones BxH (mm) 95x165
Carga máx. (kg/ménsula) 21
Kg/u 0.386
Ir
Código Gewiss MV62241
Acabado GAC
Dimensiones BxH (mm) 195x165
Carga máx. (kg/ménsula) 21
Kg/u 0.491
Ir
Código Gewiss MV62242
Acabado GAC
Dimensiones BxH (mm) 295x165
Carga máx. (kg/ménsula) 14
Kg/u 0.596
Ir
Código Gewiss MV62213
Acabado GAC
Dimensiones BxH (mm) 95x215
Carga máx. (kg/ménsula) 20
Kg/u 0.415
Ir
Código Gewiss MV62214
Acabado GAC
Dimensiones BxH (mm) 195x215
Carga máx. (kg/ménsula) 20
Kg/u 0.521
Ir
Código Gewiss MV62215
Acabado GAC
Dimensiones BxH (mm) 295x215
Carga máx. (kg/ménsula) 13
Kg/u 0.627
Ir
Código Gewiss MV62216
Acabado GAC
Dimensiones BxH (mm) 95x265
Carga máx. (kg/ménsula) 20
Kg/u 0.474
Ir
Código Gewiss MV62217
Acabado GAC
Dimensiones BxH (mm) 195x265
Carga máx. (kg/ménsula) 20
Kg/u 0.58
Ir
Código Gewiss MV62218
Acabado GAC
Dimensiones BxH (mm) 295x265
Carga máx. (kg/ménsula) 13
Kg/u 0.69
Ir
Código Gewiss MV62610
Acabado Inoxidable 304L
Dimensiones BxH (mm) 95x115
Carga máx. (kg/ménsula) 22
Kg/u 0.309
Ir
Código Gewiss MV62611
Acabado Inoxidable 304L
Dimensiones BxH (mm) 195x115
Carga máx. (kg/ménsula) 22
Kg/u 0.415
Ir
Código Gewiss MV62612
Acabado Inoxidable 304L
Dimensiones BxH (mm) 295x115
Carga máx. (kg/ménsula) 14
Kg/u 0.521
Ir
Código Gewiss MV62640
Acabado Inoxidable 304L
Dimensiones BxH (mm) 95x165
Carga máx. (kg/ménsula) 21
Kg/u 0.386
Ir
Código Gewiss MV62641
Acabado Inoxidable 304L
Dimensiones BxH (mm) 195x165
Carga máx. (kg/ménsula) 21
Kg/u 0.491
Ir
Código Gewiss MV62642
Acabado Inoxidable 304L
Dimensiones BxH (mm) 295x165
Carga máx. (kg/ménsula) 14
Kg/u 0.596
Ir
Código Gewiss MV62613
Acabado Inoxidable 304L
Dimensiones BxH (mm) 95x215
Carga máx. (kg/ménsula) 20
Kg/u 0.415
Ir
Código Gewiss MV62614
Acabado Inoxidable 304L
Dimensiones BxH (mm) 195x215
Carga máx. (kg/ménsula) 20
Kg/u 0.521
Ir
Código Gewiss MV62615
Acabado Inoxidable 304L
Dimensiones BxH (mm) 295x215
Carga máx. (kg/ménsula) 13
Kg/u 0.627
Ir
Código Gewiss MV62616
Acabado Inoxidable 304L
Dimensiones BxH (mm) 95x265
Carga máx. (kg/ménsula) 20
Kg/u 0.474
Ir
Código Gewiss MV62617
Acabado Inoxidable 304L
Dimensiones BxH (mm) 195x265
Carga máx. (kg/ménsula) 20
Kg/u 0.58
Ir
Código Gewiss MV62618
Acabado Inoxidable 304L
Dimensiones BxH (mm) 295x265
Carga máx. (kg/ménsula) 13
Kg/u 0.69
Ir
Código Gewiss MV62810
Acabado Inoxidable 316L
Dimensiones BxH (mm) 95x115
Carga máx. (kg/ménsula) 22
Kg/u 0.309
Ir
Código Gewiss MV62811
Acabado Inoxidable 316L
Dimensiones BxH (mm) 195x115
Carga máx. (kg/ménsula) 22
Kg/u 0.415
Ir
Código Gewiss MV62812
Acabado Inoxidable 316L
Dimensiones BxH (mm) 295x115
Carga máx. (kg/ménsula) 14
Kg/u 0.521
Ir
Código Gewiss MV62840
Acabado Inoxidable 316L
Dimensiones BxH (mm) 95x165
Carga máx. (kg/ménsula) 21
Kg/u 0.386
Ir
Código Gewiss MV62841
Acabado Inoxidable 316L
Dimensiones BxH (mm) 195x165
Carga máx. (kg/ménsula) 21
Kg/u 0.491
Ir
Código Gewiss MV62842
Acabado Inoxidable 316L
Dimensiones BxH (mm) 295x165
Carga máx. (kg/ménsula) 14
Kg/u 0.596
Ir
EQUIPOS Y NOTAS
OMEGA bolts
OMEGA bolts
Código Gewiss
Acabado
Descripción
Dimensiones
Accesorios
Kg/u

Código Gewiss MV66122
Acabado EZ
Descripción Tornillo TRCC
Dimensiones M10x30
Accesorios Nut + washer
Kg/u 4.3
Ir
Código Gewiss MV66123
Acabado EZ
Descripción Tornillo TRCC
Dimensiones M10x60
Accesorios Nut + washer
Kg/u 5.75
Ir
Código Gewiss MV66222
Acabado Geomet
Descripción Tornillo TRCC
Dimensiones M10x30
Accesorios Nut + washer
Kg/u 4.3
Ir
Código Gewiss MV66223
Acabado Geomet
Descripción Tornillo TRCC
Dimensiones M10x60
Accesorios Nut + washer
Kg/u 5.75
Ir
Código Gewiss MV66622
Acabado Inoxidable 304L
Descripción Tornillo TRCC
Dimensiones M10x30
Accesorios Nut + washer
Kg/u 4.3
Ir
Código Gewiss MV66623
Acabado Inoxidable 304L
Descripción Tornillo TRCC
Dimensiones M10x60
Accesorios Nut + washer
Kg/u 5.75
Ir
Código Gewiss MV66822
Acabado Inoxidable 316L
Descripción Tornillo TRCC
Dimensiones M10x30
Accesorios Nut + washer
Kg/u 4.3
Ir
Código Gewiss MV66823
Acabado Inoxidable 316L
Descripción Tornillo TRCC
Dimensiones M10x60
Accesorios Nut + washer
Kg/u 5.75
Ir
EQUIPOS Y NOTAS

Supporting

EDF 40 slider
EDF 40 slider
Código Gewiss
Acabado
Espesor (mm)
Longitud (mm)
Kg/u

Código Gewiss MV62120
Acabado Z275
Espesor (mm) 1.5
Longitud (mm) 250
Kg/u 0.276
Ir
Código Gewiss MV62121
Acabado Z275
Espesor (mm) 1.5
Longitud (mm) 500
Kg/u 0.552
Ir
Código Gewiss MV62122
Acabado Z275
Espesor (mm) 1.5
Longitud (mm) 1000
Kg/u 1.105
Ir
Código Gewiss MV62123
Acabado Z275
Espesor (mm) 2
Longitud (mm) 1500
Kg/u 2.209
Ir
Código Gewiss MV62124
Acabado Z275
Espesor (mm) 2
Longitud (mm) 2000
Kg/u 2.945
Ir
Código Gewiss MV62220
Acabado GAC
Espesor (mm) 1.5
Longitud (mm) 250
Kg/u 0.276
Ir
Código Gewiss MV62221
Acabado GAC
Espesor (mm) 1.5
Longitud (mm) 500
Kg/u 0.552
Ir
Código Gewiss MV62222
Acabado GAC
Espesor (mm) 1.5
Longitud (mm) 1000
Kg/u 1.105
Ir
Código Gewiss MV62223
Acabado GAC
Espesor (mm) 2
Longitud (mm) 1500
Kg/u 2.209
Ir
Código Gewiss MV62224
Acabado GAC
Espesor (mm) 2
Longitud (mm) 2000
Kg/u 2.945
Ir
Código Gewiss MV62620
Acabado Inoxidable 304L
Espesor (mm) 1.5
Longitud (mm) 250
Kg/u 0.276
Ir
Código Gewiss MV62621
Acabado Inoxidable 304L
Espesor (mm) 1.5
Longitud (mm) 500
Kg/u 0.552
Ir
Código Gewiss MV62622
Acabado Inoxidable 304L
Espesor (mm) 1.5
Longitud (mm) 1000
Kg/u 1.105
Ir
Código Gewiss MV62623
Acabado Inoxidable 304L
Espesor (mm) 1.5
Longitud (mm) 1500
Kg/u 2.209
Ir
Código Gewiss MV62624
Acabado Inoxidable 304L
Espesor (mm) 1.5
Longitud (mm) 2000
Kg/u 2.945
Ir
EQUIPOS Y NOTAS

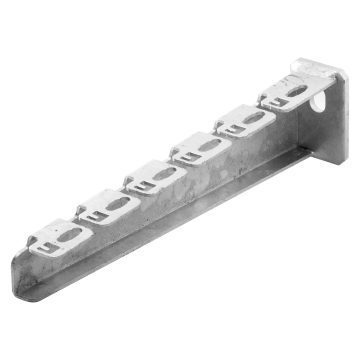

EDF 40 bracket
EDF 40 bracket
Código Gewiss
Acabado
Longitud (mm)
Altura (mm)
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV60130
Acabado Z275
Longitud (mm) 150
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.123
Ir
Código Gewiss MV60131
Acabado Z275
Longitud (mm) 200
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.197
Ir
Código Gewiss MV60132
Acabado Z275
Longitud (mm) 250
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.247
Ir
Código Gewiss MV60133
Acabado Z275
Longitud (mm) 350
Altura (mm) 95
Carga máx. (kg/ménsula) 100
Kg/u 0.494
Ir
Código Gewiss MV60134
Acabado Z275
Longitud (mm) 450
Altura (mm) 95
Carga máx. (kg/ménsula) 90
Kg/u 0.847
Ir
Código Gewiss MV60135
Acabado Z275
Longitud (mm) 550
Altura (mm) 95
Carga máx. (kg/ménsula) 85
Kg/u 1.036
Ir
Código Gewiss MV60230
Acabado GAC
Longitud (mm) 150
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.123
Ir
Código Gewiss MV60231
Acabado GAC
Longitud (mm) 200
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.197
Ir
Código Gewiss MV60232
Acabado GAC
Longitud (mm) 250
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.247
Ir
Código Gewiss MV60233
Acabado GAC
Longitud (mm) 350
Altura (mm) 95
Carga máx. (kg/ménsula) 100
Kg/u 0.494
Ir
Código Gewiss MV60234
Acabado GAC
Longitud (mm) 450
Altura (mm) 95
Carga máx. (kg/ménsula) 90
Kg/u 0.847
Ir
Código Gewiss MV60235
Acabado GAC
Longitud (mm) 550
Altura (mm) 95
Carga máx. (kg/ménsula) 85
Kg/u 1.036
Ir
Código Gewiss MV60630
Acabado Inoxidable 304L
Longitud (mm) 150
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.123
Ir
Código Gewiss MV60631
Acabado Inoxidable 304L
Longitud (mm) 200
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.197
Ir
Código Gewiss MV60632
Acabado Inoxidable 304L
Longitud (mm) 250
Altura (mm) 80
Carga máx. (kg/ménsula) 85
Kg/u 0.247
Ir
Código Gewiss MV60633
Acabado Inoxidable 304L
Longitud (mm) 350
Altura (mm) 95
Carga máx. (kg/ménsula) 100
Kg/u 0.494
Ir
Código Gewiss MV60634
Acabado Inoxidable 304L
Longitud (mm) 450
Altura (mm) 95
Carga máx. (kg/ménsula) 90
Kg/u 0.847
Ir
Código Gewiss MV60635
Acabado Inoxidable 304L
Longitud (mm) 550
Altura (mm) 95
Carga máx. (kg/ménsula) 85
Kg/u 1.036
Ir
EQUIPOS Y NOTAS

Accessories

C40 PLURIEL supports

C40 PLURIEL type fast connecting rail
C40 PLURIEL type fast connecting rail
Código Gewiss
Acabado
Longitud (mm)
Kg/u

Código Gewiss MV65190
Acabado Z275
Longitud (mm) 200
Kg/u 0.28
Ir
Código Gewiss MV65195
Acabado Z275
Longitud (mm) 400
Kg/u 0.558
Ir
Código Gewiss MV65191
Acabado Z275
Longitud (mm) 500
Kg/u 0.69
Ir
Código Gewiss MV65196
Acabado Z275
Longitud (mm) 600
Kg/u 0.844
Ir
Código Gewiss MV65197
Acabado Z275
Longitud (mm) 800
Kg/u 1.124
Ir
Código Gewiss MV65192
Acabado Z275
Longitud (mm) 1000
Kg/u 1.4
Ir
Código Gewiss MV65198
Acabado Z275
Longitud (mm) 1500
Kg/u 2.108
Ir
Código Gewiss MV65193
Acabado Z275
Longitud (mm) 2000
Kg/u 2.8
Ir
Código Gewiss MV65194
Acabado Z275
Longitud (mm) 3000
Kg/u 4.185
Ir
Código Gewiss MV65790
Acabado HP
Longitud (mm) 200
Kg/u 0.28
Ir
Código Gewiss MV65795
Acabado HP
Longitud (mm) 400
Kg/u 0.558
Ir
Código Gewiss MV65791
Acabado HP
Longitud (mm) 500
Kg/u 0.69
Ir
Código Gewiss MV65796
Acabado HP
Longitud (mm) 600
Kg/u 0.844
Ir
Código Gewiss MV65797
Acabado HP
Longitud (mm) 800
Kg/u 1.124
Ir
Código Gewiss MV65792
Acabado HP
Longitud (mm) 1000
Kg/u 1.4
Ir
Código Gewiss MV65798
Acabado HP
Longitud (mm) 1500
Kg/u 2.108
Ir
Código Gewiss MV65793
Acabado HP
Longitud (mm) 2000
Kg/u 2.8
Ir
Código Gewiss MV65794
Acabado HP
Longitud (mm) 3000
Kg/u 4.185
Ir
Código Gewiss MV65690
Acabado Inoxidable 304L
Longitud (mm) 200
Kg/u 0.28
Ir
Código Gewiss MV65695
Acabado Inoxidable 304L
Longitud (mm) 400
Kg/u 0.558
Ir
Código Gewiss MV65691
Acabado Inoxidable 304L
Longitud (mm) 500
Kg/u 0.69
Ir
Código Gewiss MV65692
Acabado Inoxidable 304L
Longitud (mm) 1000
Kg/u 1.4
Ir
Código Gewiss MV65693
Acabado Inoxidable 304L
Longitud (mm) 2000
Kg/u 2.8
Ir
Código Gewiss MV65694
Acabado Inoxidable 304L
Longitud (mm) 3000
Kg/u 4.185
Ir
Código Gewiss MV65890
Acabado Inoxidable 316L
Longitud (mm) 200
Kg/u 0.28
Ir
Código Gewiss MV65895
Acabado Inoxidable 316L
Longitud (mm) 400
Kg/u 0.558
Ir
Código Gewiss MV65891
Acabado Inoxidable 316L
Longitud (mm) 500
Kg/u 0.69
Ir
Código Gewiss MV65892
Acabado Inoxidable 316L
Longitud (mm) 1000
Kg/u 1.4
Ir
Código Gewiss MV65893
Acabado Inoxidable 316L
Longitud (mm) 2000
Kg/u 2.8
Ir
Código Gewiss MV65894
Acabado Inoxidable 316L
Longitud (mm) 3000
Kg/u 4.185
Ir
EQUIPOS Y NOTAS
Pre-assembled C40 pendant
Pre-assembled C40 pendant
Código Gewiss
Acabado
Longitud (mm)
daN.m
Kg/u

Código Gewiss MV63155
Acabado Z275
Longitud (mm) 400
daN.m 20
Kg/u 1.072
Ir
Código Gewiss MV63151
Acabado Z275
Longitud (mm) 500
daN.m 20
Kg/u 1.213
Ir
Código Gewiss MV63156
Acabado Z275
Longitud (mm) 600
daN.m 18
Kg/u 1.354
Ir
Código Gewiss MV63157
Acabado Z275
Longitud (mm) 800
daN.m 18
Kg/u 1.634
Ir
Código Gewiss MV63152
Acabado Z275
Longitud (mm) 1000
daN.m 14.5
Kg/u 1.916
Ir
Código Gewiss MV63158
Acabado Z275
Longitud (mm) 1500
daN.m -
Kg/u 2.618
Ir
Código Gewiss MV63755
Acabado HP
Longitud (mm) 400
daN.m 20
Kg/u 1.072
Ir
Código Gewiss MV63751
Acabado HP
Longitud (mm) 500
daN.m 20
Kg/u 1.213
Ir
Código Gewiss MV63756
Acabado HP
Longitud (mm) 600
daN.m 18
Kg/u 1.354
Ir
Código Gewiss MV63757
Acabado HP
Longitud (mm) 800
daN.m 18
Kg/u 1.634
Ir
Código Gewiss MV63752
Acabado HP
Longitud (mm) 1000
daN.m 14.5
Kg/u 1.916
Ir
Código Gewiss MV63758
Acabado HP
Longitud (mm) 1500
daN.m -
Kg/u 2.618
Ir
Universal bracket with CSUG clips
Universal bracket with CSUG clips
Código Gewiss
Acabado
Longitud (mm)
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV60190
Acabado Z275
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.26
Ir
Código Gewiss MV60191
Acabado Z275
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.31
Ir
Código Gewiss MV60192
Acabado Z275
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.36
Ir
Código Gewiss MV60194
Acabado Z275
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.54
Ir
Código Gewiss MV60195
Acabado Z275
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.66
Ir
Código Gewiss MV60196
Acabado Z275
Longitud (mm) 500
Carga máx. (kg/ménsula) 110
Kg/u 0.92
Ir
Código Gewiss MV60197
Acabado Z275
Longitud (mm) 600
Carga máx. (kg/ménsula) 95
Kg/u 1.04
Ir
Código Gewiss MV60790
Acabado HP
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.26
Ir
Código Gewiss MV60791
Acabado HP
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.31
Ir
Código Gewiss MV60792
Acabado HP
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.36
Ir
Código Gewiss MV60794
Acabado HP
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.54
Ir
Código Gewiss MV60795
Acabado HP
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.66
Ir
Código Gewiss MV60690
Acabado Inoxidable 304L
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.26
Ir
Código Gewiss MV60691
Acabado Inoxidable 304L
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.31
Ir
Código Gewiss MV60692
Acabado Inoxidable 304L
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.36
Ir
Código Gewiss MV60694
Acabado Inoxidable 304L
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.54
Ir
Código Gewiss MV60695
Acabado Inoxidable 304L
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.66
Ir
Código Gewiss MV60890
Acabado Inoxidable 316L
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.26
Ir
Código Gewiss MV60891
Acabado Inoxidable 316L
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.31
Ir
Código Gewiss MV60892
Acabado Inoxidable 316L
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.36
Ir
Código Gewiss MV60894
Acabado Inoxidable 316L
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.54
Ir
Código Gewiss MV60895
Acabado Inoxidable 316L
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.66
Ir
EQUIPOS Y NOTAS

CSU universal supports

CSUM wall mounted universal bracket
CSUM wall mounted universal bracket
Código Gewiss
Acabado
Longitud (mm)
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV60180
Acabado Z275
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.255
Ir
Código Gewiss MV60181
Acabado Z275
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.305
Ir
Código Gewiss MV60182
Acabado Z275
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.356
Ir
Código Gewiss MV60184
Acabado Z275
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.531
Ir
Código Gewiss MV60185
Acabado Z275
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.649
Ir
Código Gewiss MV60186
Acabado Z275
Longitud (mm) 500
Carga máx. (kg/ménsula) 110
Kg/u 0.864
Ir
Código Gewiss MV60187
Acabado Z275
Longitud (mm) 600
Carga máx. (kg/ménsula) 95
Kg/u 0.979
Ir
Código Gewiss MV60280
Acabado GAC
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.255
Ir
Código Gewiss MV60281
Acabado GAC
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.305
Ir
Código Gewiss MV60282
Acabado GAC
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.356
Ir
Código Gewiss MV60284
Acabado GAC
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.531
Ir
Código Gewiss MV60285
Acabado GAC
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.649
Ir
Código Gewiss MV60286
Acabado GAC
Longitud (mm) 500
Carga máx. (kg/ménsula) 110
Kg/u 0.864
Ir
Código Gewiss MV60287
Acabado GAC
Longitud (mm) 600
Carga máx. (kg/ménsula) 95
Kg/u 0.979
Ir
Código Gewiss MV60780
Acabado HP
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.255
Ir
Código Gewiss MV60781
Acabado HP
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.305
Ir
Código Gewiss MV60782
Acabado HP
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.356
Ir
Código Gewiss MV60784
Acabado HP
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.531
Ir
Código Gewiss MV60785
Acabado HP
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.649
Ir
Código Gewiss MV60680
Acabado Inoxidable 304L
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.255
Ir
Código Gewiss MV60681
Acabado Inoxidable 304L
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.305
Ir
Código Gewiss MV60682
Acabado Inoxidable 304L
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.356
Ir
Código Gewiss MV60684
Acabado Inoxidable 304L
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.531
Ir
Código Gewiss MV60685
Acabado Inoxidable 304L
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.649
Ir
Código Gewiss MV60880
Acabado Inoxidable 316L
Longitud (mm) 100
Carga máx. (kg/ménsula) 140
Kg/u 0.255
Ir
Código Gewiss MV60881
Acabado Inoxidable 316L
Longitud (mm) 150
Carga máx. (kg/ménsula) 112
Kg/u 0.305
Ir
Código Gewiss MV60882
Acabado Inoxidable 316L
Longitud (mm) 200
Carga máx. (kg/ménsula) 70
Kg/u 0.356
Ir
Código Gewiss MV60884
Acabado Inoxidable 316L
Longitud (mm) 300
Carga máx. (kg/ménsula) 80
Kg/u 0.531
Ir
Código Gewiss MV60885
Acabado Inoxidable 316L
Longitud (mm) 400
Carga máx. (kg/ménsula) 70
Kg/u 0.649
Ir
EQUIPOS Y NOTAS
CSUC C-shaped universal bracket
CSUC C-shaped universal bracket
Código Gewiss
Acabado
H1
Longitud (mm)
H2
Carga máx. (kg/ménsula)
Kg/u

Código Gewiss MV62150
Acabado Z275
H1 150
Longitud (mm) 100
H2 85
Carga máx. (kg/ménsula) 127
Kg/u 0.47
Ir
Código Gewiss MV62151
Acabado Z275
H1 150
Longitud (mm) 150
H2 85
Carga máx. (kg/ménsula) 94
Kg/u 0.521
Ir
Código Gewiss MV62152
Acabado Z275
H1 150
Longitud (mm) 200
H2 85
Carga máx. (kg/ménsula) 74,5
Kg/u 0.571
Ir
Código Gewiss MV62154
Acabado Z275
H1 150
Longitud (mm) 300
H2 85
Carga máx. (kg/ménsula) 61
Kg/u 0.782
Ir
Código Gewiss MV62155
Acabado Z275
H1 150
Longitud (mm) 400
H2 85
Carga máx. (kg/ménsula) 47
Kg/u 0.9
Ir
Código Gewiss MV62156
Acabado Z275
H1 200
Longitud (mm) 100
H2 135
Carga máx. (kg/ménsula) 127
Kg/u 0.527
Ir
Código Gewiss MV62157
Acabado Z275
H1 200
Longitud (mm) 150
H2 135
Carga máx. (kg/ménsula) 94
Kg/u 0.578
Ir
Código Gewiss MV62158
Acabado Z275
H1 200
Longitud (mm) 200
H2 135
Carga máx. (kg/ménsula) 74,5
Kg/u 0.628
Ir
Código Gewiss MV62160
Acabado Z275
H1 200
Longitud (mm) 300
H2 135
Carga máx. (kg/ménsula) 61
Kg/u 0.849
Ir
Código Gewiss MV62161
Acabado Z275
H1 200
Longitud (mm) 400
H2 135
Carga máx. (kg/ménsula) 47
Kg/u 0.967
Ir
Código Gewiss MV62250
Acabado GAC
H1 150
Longitud (mm) 100
H2 85
Carga máx. (kg/ménsula) 127
Kg/u 0.47
Ir
Código Gewiss MV62251
Acabado GAC
H1 150
Longitud (mm) 150
H2 85
Carga máx. (kg/ménsula) 94
Kg/u 0.521
Ir
Código Gewiss MV62252
Acabado GAC
H1 150
Longitud (mm) 200
H2 85
Carga máx. (kg/ménsula) 74,5
Kg/u 0.571
Ir
Código Gewiss MV62254
Acabado GAC
H1 150
Longitud (mm) 300
H2 85
Carga máx. (kg/ménsula) 61
Kg/u 0.782
Ir
Código Gewiss MV62255
Acabado GAC
H1 150
Longitud (mm) 400
H2 85
Carga máx. (kg/ménsula) 47
Kg/u 0.9
Ir
Código Gewiss MV62256
Acabado GAC
H1 200
Longitud (mm) 100
H2 135
Carga máx. (kg/ménsula) 127
Kg/u 0.527
Ir
Código Gewiss MV62257
Acabado GAC
H1 200
Longitud (mm) 150
H2 135
Carga máx. (kg/ménsula) 94
Kg/u 0.578
Ir
Código Gewiss MV62258
Acabado GAC
H1 200
Longitud (mm) 200
H2 135
Carga máx. (kg/ménsula) 74,5
Kg/u 0.628
Ir
Código Gewiss MV62260
Acabado GAC
H1 200
Longitud (mm) 300
H2 135
Carga máx. (kg/ménsula) 61
Kg/u 0.849
Ir
Código Gewiss MV62261
Acabado GAC
H1 200
Longitud (mm) 400
H2 135
Carga máx. (kg/ménsula) 47
Kg/u 0.967
Ir
Código Gewiss MV62750
Acabado HP
H1 150
Longitud (mm) 100
H2 85
Carga máx. (kg/ménsula) 127
Kg/u 0.47
Ir
Código Gewiss MV62751
Acabado HP
H1 150
Longitud (mm) 150
H2 85
Carga máx. (kg/ménsula) 94
Kg/u 0.521
Ir
Código Gewiss MV62752
Acabado HP
H1 150
Longitud (mm) 200
H2 85
Carga máx. (kg/ménsula) 74,5
Kg/u 0.571
Ir
Código Gewiss MV62754
Acabado HP
H1 150
Longitud (mm) 300
H2 85
Carga máx. (kg/ménsula) 61
Kg/u 0.782
Ir
Código Gewiss MV62755
Acabado HP
H1 150
Longitud (mm) 400
H2 85
Carga máx. (kg/ménsula) 47
Kg/u 0.9
Ir
Código Gewiss MV62756
Acabado HP
H1 200
Longitud (mm) 100
H2 135
Carga máx. (kg/ménsula) 127
Kg/u 0.527
Ir
Código Gewiss MV62757
Acabado HP
H1 200
Longitud (mm) 150
H2 135
Carga máx. (kg/ménsula) 94
Kg/u 0.578
Ir
Código Gewiss MV62758
Acabado HP
H1 200
Longitud (mm) 200
H2 135
Carga máx. (kg/ménsula) 74,5
Kg/u 0.628
Ir
Código Gewiss MV62760
Acabado HP
H1 200
Longitud (mm) 300
H2 135
Carga máx. (kg/ménsula) 61
Kg/u 0.849
Ir
Código Gewiss MV62761
Acabado HP
H1 200
Longitud (mm) 400
H2 135
Carga máx. (kg/ménsula) 47
Kg/u 0.967
Ir
Código Gewiss MV62650
Acabado Inoxidable 304L
H1 150
Longitud (mm) 100
H2 85
Carga máx. (kg/ménsula) 127
Kg/u 0.47
Ir
Código Gewiss MV62651
Acabado Inoxidable 304L
H1 150
Longitud (mm) 150
H2 85
Carga máx. (kg/ménsula) 94
Kg/u 0.521
Ir
Código Gewiss MV62652
Acabado Inoxidable 304L
H1 150
Longitud (mm) 200
H2 85
Carga máx. (kg/ménsula) 74,5
Kg/u 0.571
Ir
Código Gewiss MV62654
Acabado Inoxidable 304L
H1 150
Longitud (mm) 300
H2 85
Carga máx. (kg/ménsula) 61
Kg/u 0.782
Ir
Código Gewiss MV62655
Acabado Inoxidable 304L
H1 150
Longitud (mm) 400
H2 85
Carga máx. (kg/ménsula) 47
Kg/u 0.9
Ir
Código Gewiss MV62656
Acabado Inoxidable 304L
H1 200
Longitud (mm) 100
H2 135
Carga máx. (kg/ménsula) 127
Kg/u 0.527
Ir
Código Gewiss MV62657
Acabado Inoxidable 304L
H1 200
Longitud (mm) 150
H2 135
Carga máx. (kg/ménsula) 94
Kg/u 0.578
Ir
Código Gewiss MV62658
Acabado Inoxidable 304L
H1 200
Longitud (mm) 200
H2 135
Carga máx. (kg/ménsula) 74,5
Kg/u 0.628
Ir
Código Gewiss MV62660
Acabado Inoxidable 304L
H1 200
Longitud (mm) 300
H2 135
Carga máx. (kg/ménsula) 61
Kg/u 0.849
Ir
Código Gewiss MV62661
Acabado Inoxidable 304L
H1 200
Longitud (mm) 400
H2 135
Carga máx. (kg/ménsula) 47
Kg/u 0.967
Ir
Código Gewiss MV62850
Acabado Inoxidable 316L
H1 150
Longitud (mm) 100
H2 85
Carga máx. (kg/ménsula) 127
Kg/u 0.47
Ir
Código Gewiss MV62851
Acabado Inoxidable 316L
H1 150
Longitud (mm) 150
H2 85
Carga máx. (kg/ménsula) 94
Kg/u 0.521
Ir
Código Gewiss MV62852
Acabado Inoxidable 316L
H1 150
Longitud (mm) 200
H2 85
Carga máx. (kg/ménsula) 74,5
Kg/u 0.571
Ir
Código Gewiss MV62854
Acabado Inoxidable 316L
H1 150
Longitud (mm) 300
H2 85
Carga máx. (kg/ménsula) 61
Kg/u 0.782
Ir
Código Gewiss MV62855
Acabado Inoxidable 316L
H1 150
Longitud (mm) 400
H2 85
Carga máx. (kg/ménsula) 47
Kg/u 0.9
Ir
Código Gewiss MV62856
Acabado Inoxidable 316L
H1 200
Longitud (mm) 100
H2 135
Carga máx. (kg/ménsula) 127
Kg/u 0.527
Ir
Código Gewiss MV62857
Acabado Inoxidable 316L
H1 200
Longitud (mm) 150
H2 135
Carga máx. (kg/ménsula) 94
Kg/u 0.578
Ir
Código Gewiss MV62858
Acabado Inoxidable 316L
H1 200
Longitud (mm) 200
H2 135
Carga máx. (kg/ménsula) 74,5
Kg/u 0.628
Ir
Código Gewiss MV62860
Acabado Inoxidable 316L
H1 200
Longitud (mm) 300
H2 135
Carga máx. (kg/ménsula) 61
Kg/u 0.849
Ir
Código Gewiss MV62861
Acabado Inoxidable 316L
H1 200
Longitud (mm) 400
H2 135
Carga máx. (kg/ménsula) 47
Kg/u 0.967
Ir
EQUIPOS Y NOTAS
Bolts for CSU supports
Bolts for CSU supports
Código Gewiss
Acabado
Descripción
Dimensiones

Código Gewiss MV66113
Acabado EZ
Descripción Tornillo de cabeza hezagonal
Dimensiones M10x20
Ir
Código Gewiss MV66409
Acabado EZ
Descripción Tornillo de cabeza hezagonal
Dimensiones M 10x80
Ir
Código Gewiss MV66474
Acabado EZ/Z275
Descripción Washer LL 10
Dimensiones M10
Ir
Código Gewiss MV64153
Acabado EZ/Z275
Descripción Bracket spacer
Dimensiones -
Ir
Código Gewiss MV66213
Acabado Geomet
Descripción Tornillo de cabeza hezagonal
Dimensiones M10x20
Ir
Código Gewiss MV66209
Acabado Geomet
Descripción Tornillo de cabeza hezagonal
Dimensiones M 10x80
Ir
Código Gewiss MV66274
Acabado Geomet/GAC
Descripción Washer LL 10
Dimensiones M10
Ir
Código Gewiss MV64253
Acabado Geomet/GAC
Descripción Bracket spacer
Dimensiones -
Ir
Código Gewiss MV66813
Acabado Inoxidable 316L
Descripción Tornillo de cabeza hezagonal
Dimensiones M10x20
Ir
Código Gewiss MV66809
Acabado Inoxidable 316L
Descripción Tornillo de cabeza hezagonal
Dimensiones M 10x80
Ir
Código Gewiss MV66874
Acabado Inoxidable 316L
Descripción Washer LL 10
Dimensiones M10
Ir
Código Gewiss MV64853
Acabado Inoxidable 316L
Descripción Bracket spacer
Dimensiones -
Ir

MAVISTRUT type heavy load supports

MAVISTRUT notched pendant
MAVISTRUT notched pendant
Código Gewiss
Acabado
Descripción
Tipo
Longitud (mm)
daN.m
Distancia al centro de fijación
Kg/u

Código Gewiss MV81415
Acabado EZ
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 550
daN.m 57
Distancia al centro de fijación 155
Kg/u 1.727
Ir
Código Gewiss MV81418
Acabado EZ
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 790
daN.m 57
Distancia al centro de fijación 155
Kg/u 2.269
Ir
Código Gewiss MV81421
Acabado EZ
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 1030
daN.m 57
Distancia al centro de fijación 155
Kg/u 2.812
Ir
Código Gewiss MV81427
Acabado EZ
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 1510
daN.m 57
Distancia al centro de fijación 155
Kg/u 3.897
Ir
Código Gewiss MV81465
Acabado EZ
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 550
daN.m 73
Distancia al centro de fijación 195
Kg/u 3.014
Ir
Código Gewiss MV81468
Acabado EZ
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 790
daN.m 73
Distancia al centro de fijación 195
Kg/u 4.104
Ir
Código Gewiss MV81471
Acabado EZ
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 1030
daN.m 73
Distancia al centro de fijación 195
Kg/u 5.19
Ir
Código Gewiss MV81477
Acabado EZ
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 1510
daN.m 73
Distancia al centro de fijación 195
Kg/u 7.365
Ir
Código Gewiss MV81215
Acabado GAC
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 550
daN.m 57
Distancia al centro de fijación 155
Kg/u 1.727
Ir
Código Gewiss MV81218
Acabado GAC
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 790
daN.m 57
Distancia al centro de fijación 155
Kg/u 2.269
Ir
Código Gewiss MV81221
Acabado GAC
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 1030
daN.m 57
Distancia al centro de fijación 155
Kg/u 2.812
Ir
Código Gewiss MV81227
Acabado GAC
Descripción Soporte 41x41
Tipo Simple
Longitud (mm) 1510
daN.m 57
Distancia al centro de fijación 155
Kg/u 3.897
Ir
Código Gewiss MV81265
Acabado GAC
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 550
daN.m 73
Distancia al centro de fijación 195
Kg/u 3.014
Ir
Código Gewiss MV81268
Acabado GAC
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 790
daN.m 73
Distancia al centro de fijación 195
Kg/u 4.104
Ir
Código Gewiss MV81271
Acabado GAC
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 1030
daN.m 73
Distancia al centro de fijación 195
Kg/u 5.19
Ir
Código Gewiss MV81277
Acabado GAC
Descripción Soporte 41x41
Tipo Doble
Longitud (mm) 1510
daN.m 73
Distancia al centro de fijación 195
Kg/u 7.365
Ir
EQUIPOS Y NOTAS
MAVISTRUT notched rail
MAVISTRUT notched rail
Código Gewiss
Acabado
Descripción
Longitud (mm)
Espesor (mm)
Kg/u

Código Gewiss MV65174
Acabado Z275
Descripción Notched 41x41 rail
Longitud (mm) 1030
Espesor (mm) 2.5
Kg/u 2.346
Ir
Código Gewiss MV65175
Acabado Z275
Descripción Notched 41x41 rail
Longitud (mm) 1990
Espesor (mm) 2.5
Kg/u 4.516
Ir
Código Gewiss MV65176
Acabado Z275
Descripción Notched 41x41 rail
Longitud (mm) 3030
Espesor (mm) 2.5
Kg/u 6.867
Ir
Código Gewiss MV68176
Acabado Z275
Descripción Notched 41x41 rail
Longitud (mm) 6000
Espesor (mm) 2.5
Kg/u 13.734
Ir
Código Gewiss MV65274
Acabado GAC
Descripción Notched 41x41 rail
Longitud (mm) 1030
Espesor (mm) 2.5
Kg/u 2.346
Ir
Código Gewiss MV65275
Acabado GAC
Descripción Notched 41x41 rail
Longitud (mm) 1990
Espesor (mm) 2.5
Kg/u 4.516
Ir
Código Gewiss MV65276
Acabado GAC
Descripción Notched 41x41 rail
Longitud (mm) 3030
Espesor (mm) 2.5
Kg/u 6.867
Ir
Código Gewiss MV68276
Acabado GAC
Descripción Notched 41x41 rail
Longitud (mm) 6000
Espesor (mm) 2.5
Kg/u 13.734
Ir
Código Gewiss MV68255
Acabado GAC
Descripción Notched 41x41 double rail
Longitud (mm) 3030
Espesor (mm) 2.5
Kg/u 13.734
Ir
Código Gewiss MV68256
Acabado GAC
Descripción Notched 41x41 double rail
Longitud (mm) 5990
Espesor (mm) 2.5
Kg/u 27.468
Ir
EQUIPOS Y NOTAS
MAVISTRUT snap-fitting bracket
MAVISTRUT snap-fitting bracket
Código Gewiss
Acabado
Longitud (mm)
Carga máx. (kg/ménsula)
Altura (mm)
Kg/u

Código Gewiss MV61100
Acabado Z275
Longitud (mm) 145
Carga máx. (kg/ménsula) 110
Altura (mm) 82.5
Kg/u 0.218
Ir
Código Gewiss MV61101
Acabado Z275
Longitud (mm) 245
Carga máx. (kg/ménsula) 100
Altura (mm) 82.5
Kg/u 0.402
Ir
Código Gewiss MV61102
Acabado Z275
Longitud (mm) 345
Carga máx. (kg/ménsula) 100
Altura (mm) 82.5
Kg/u 0.586
Ir
Código Gewiss MV61103
Acabado Z275
Longitud (mm) 445
Carga máx. (kg/ménsula) 171
Altura (mm) 123
Kg/u 1.087
Ir
Código Gewiss MV61104
Acabado Z275
Longitud (mm) 545
Carga máx. (kg/ménsula) 150
Altura (mm) 123
Kg/u 1.407
Ir
Código Gewiss MV61105
Acabado Z275
Longitud (mm) 595
Carga máx. (kg/ménsula) 121
Altura (mm) 123
Kg/u 1.57
Ir
Código Gewiss MV61106
Acabado Z275
Longitud (mm) 645
Carga máx. (kg/ménsula) 112
Altura (mm) 123
Kg/u 1.733
Ir
Código Gewiss MV61200
Acabado GAC
Longitud (mm) 145
Carga máx. (kg/ménsula) 110
Altura (mm) 82.5
Kg/u 0.218
Ir
Código Gewiss MV61201
Acabado GAC
Longitud (mm) 245
Carga máx. (kg/ménsula) 100
Altura (mm) 82.5
Kg/u 0.402
Ir
Código Gewiss MV61202
Acabado GAC
Longitud (mm) 345
Carga máx. (kg/ménsula) 100
Altura (mm) 82.5
Kg/u 0.586
Ir
Código Gewiss MV61203
Acabado GAC
Longitud (mm) 445
Carga máx. (kg/ménsula) 171
Altura (mm) 123
Kg/u 1.087
Ir
Código Gewiss MV61204
Acabado GAC
Longitud (mm) 545
Carga máx. (kg/ménsula) 150
Altura (mm) 123
Kg/u 1.407
Ir
Código Gewiss MV61205
Acabado GAC
Longitud (mm) 595
Carga máx. (kg/ménsula) 121
Altura (mm) 123
Kg/u 1.57
Ir
Código Gewiss MV61206
Acabado GAC
Longitud (mm) 645
Carga máx. (kg/ménsula) 112
Altura (mm) 123
Kg/u 1.733
Ir
EQUIPOS Y NOTAS
STRUT 41 smooth rail
STRUT 41 smooth rail
Código Gewiss
Acabado
Tipo
Espesor (mm)
Longitud (mm)
Kg/u

Código Gewiss MV68110
Acabado Z275
Tipo 41x21
Espesor (mm) 2
Longitud (mm) 3000
Kg/u 4.294
Ir
Código Gewiss MV68111
Acabado Z275
Tipo 41x21
Espesor (mm) 2
Longitud (mm) 6000
Kg/u 8.587
Ir
Código Gewiss MV68105
Acabado Z275
Tipo 41x41
Espesor (mm) 2.5
Longitud (mm) 3030
Kg/u 7.486
Ir
Código Gewiss MV68106
Acabado Z275
Tipo 41x41
Espesor (mm) 2.5
Longitud (mm) 6000
Kg/u 14.971
Ir
Código Gewiss MV68115
Acabado Z275
Tipo 41x41 ECO
Espesor (mm) 2
Longitud (mm) 3000
Kg/u 5.652
Ir
Código Gewiss MV68116
Acabado Z275
Tipo 41x41 ECO
Espesor (mm) 2
Longitud (mm) 6000
Kg/u 11.303
Ir
Código Gewiss MV68210
Acabado GAC
Tipo 41x21
Espesor (mm) 2
Longitud (mm) 3000
Kg/u 4.294
Ir
Código Gewiss MV68211
Acabado GAC
Tipo 41x21
Espesor (mm) 2
Longitud (mm) 6000
Kg/u 8.587
Ir
Código Gewiss MV68205
Acabado GAC
Tipo 41x41
Espesor (mm) 2.5
Longitud (mm) 3030
Kg/u 7.486
Ir
Código Gewiss MV68206
Acabado GAC
Tipo 41x41
Espesor (mm) 2.5
Longitud (mm) 5990
Kg/u 14.971
Ir
Código Gewiss MV68215
Acabado GAC
Tipo 41x41 ECO
Espesor (mm) 2
Longitud (mm) 3040
Kg/u 5.652
Ir
Código Gewiss MV68216
Acabado GAC
Tipo 41x41 ECO
Espesor (mm) 2
Longitud (mm) 6000
Kg/u 11.303
Ir
Código Gewiss MV68230
Acabado GAC
Tipo 41x21 Double
Espesor (mm) 2
Longitud (mm) 3000
Kg/u 8.588
Ir
Código Gewiss MV68231
Acabado GAC
Tipo 41x21 Double
Espesor (mm) 2
Longitud (mm) 5990
Kg/u 17.174
Ir
Código Gewiss MV68225
Acabado GAC
Tipo 41x41 Double
Espesor (mm) 2
Longitud (mm) 3030
Kg/u 14.972
Ir
Código Gewiss MV68226
Acabado GAC
Tipo 41x41 Double
Espesor (mm) 2
Longitud (mm) 6000
Kg/u 29.942
Ir
STRUT smooth pendent
STRUT smooth pendent
Código Gewiss
Acabado
Tipo
Longitud (mm)
daN.m
Kg/u
Distancia al centro de fijación

Código Gewiss MV80412
Acabado EZ
Tipo 41x41
Longitud (mm) 310
daN.m 100
Kg/u 1.269
Distancia al centro de fijación 155
Ir
Código Gewiss MV80413
Acabado EZ
Tipo 41x41
Longitud (mm) 390
daN.m 100
Kg/u 1.473
Distancia al centro de fijación 155
Ir
Código Gewiss MV80415
Acabado EZ
Tipo 41x41
Longitud (mm) 550
daN.m 100
Kg/u 1.879
Distancia al centro de fijación 155
Ir
Código Gewiss MV80416
Acabado EZ
Tipo 41x41
Longitud (mm) 630
daN.m 100
Kg/u 2.083
Distancia al centro de fijación 155
Ir
Código Gewiss MV80418
Acabado EZ
Tipo 41x41
Longitud (mm) 790
daN.m 100
Kg/u 2.49
Distancia al centro de fijación 155
Ir
Código Gewiss MV80420
Acabado EZ
Tipo 41x41
Longitud (mm) 950
daN.m 100
Kg/u 2.896
Distancia al centro de fijación 155
Ir
Código Gewiss MV80426
Acabado EZ
Tipo 41x41
Longitud (mm) 1430
daN.m 100
Kg/u 4.116
Distancia al centro de fijación 155
Ir
Código Gewiss MV80433
Acabado EZ
Tipo 41x41
Longitud (mm) 1990
daN.m 100
Kg/u 5.54
Distancia al centro de fijación 155
Ir
Código Gewiss MV80212
Acabado GAC
Tipo 41x41
Longitud (mm) 310
daN.m 100
Kg/u 1.269
Distancia al centro de fijación 155
Ir
Código Gewiss MV80213
Acabado GAC
Tipo 41x41
Longitud (mm) 390
daN.m 100
Kg/u 1.473
Distancia al centro de fijación 155
Ir
Código Gewiss MV80215
Acabado GAC
Tipo 41x41
Longitud (mm) 550
daN.m 100
Kg/u 1.879
Distancia al centro de fijación 155
Ir
Código Gewiss MV80216
Acabado GAC
Tipo 41x41
Longitud (mm) 630
daN.m 100
Kg/u 2.083
Distancia al centro de fijación 155
Ir
Código Gewiss MV80218
Acabado GAC
Tipo 41x41
Longitud (mm) 790
daN.m 100
Kg/u 2.49
Distancia al centro de fijación 155
Ir
Código Gewiss MV80220
Acabado GAC
Tipo 41x41
Longitud (mm) 950
daN.m 100
Kg/u 2.896
Distancia al centro de fijación 155
Ir
Código Gewiss MV80226
Acabado GAC
Tipo 41x41
Longitud (mm) 1430
daN.m 100
Kg/u 4.116
Distancia al centro de fijación 155
Ir
Código Gewiss MV80233
Acabado GAC
Tipo 41x41
Longitud (mm) 1990
daN.m 100
Kg/u 5.54
Distancia al centro de fijación 155
Ir
Código Gewiss MV80265
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 550
daN.m 150
Kg/u 3.557
Distancia al centro de fijación 195
Ir
Código Gewiss MV80266
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 630
daN.m 150
Kg/u 3.993
Distancia al centro de fijación 195
Ir
Código Gewiss MV80267
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 710
daN.m 150
Kg/u 4.428
Distancia al centro de fijación 195
Ir
Código Gewiss MV80268
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 790
daN.m 150
Kg/u 4.864
Distancia al centro de fijación 195
Ir
Código Gewiss MV80270
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 950
daN.m 150
Kg/u 5.733
Distancia al centro de fijación 195
Ir
Código Gewiss MV80276
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 1430
daN.m 150
Kg/u 8.349
Distancia al centro de fijación 195
Ir
Código Gewiss MV80283
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 1990
daN.m 150
Kg/u 11.403
Distancia al centro de fijación 195
Ir
Código Gewiss MV80295
Acabado GAC
Tipo 41x41 Double
Longitud (mm) 2950
daN.m 150
Kg/u 16.648
Distancia al centro de fijación 195
Ir

Supports

EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
Bracket 41x41 single flat tang
Bracket 41x41 single flat tang
Código Gewiss
Acabado
Descripción
Tipo
Longitud (mm)
daN.m
Distancia al centro de fijación
Kg/u

Código Gewiss MV61447
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 150
daN.m -
Distancia al centro de fijación -
Kg/u 0.596
Ir
Código Gewiss MV61448
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 250
daN.m -
Distancia al centro de fijación -
Kg/u 0.805
Ir
Código Gewiss MV61449
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 350
daN.m -
Distancia al centro de fijación -
Kg/u 1.014
Ir
Código Gewiss MV61450
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 450
daN.m -
Distancia al centro de fijación -
Kg/u 1.223
Ir
Código Gewiss MV61451
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 550
daN.m -
Distancia al centro de fijación -
Kg/u 1.432
Ir
Código Gewiss MV61452
Acabado EZ
Descripción -
Tipo -
Longitud (mm) 650
daN.m -
Distancia al centro de fijación -
Kg/u 1.64
Ir
Código Gewiss MV61247
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 150
daN.m -
Distancia al centro de fijación -
Kg/u 0.596
Ir
Código Gewiss MV61248
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 250
daN.m -
Distancia al centro de fijación -
Kg/u 0.805
Ir
Código Gewiss MV61249
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 350
daN.m -
Distancia al centro de fijación -
Kg/u 1.014
Ir
Código Gewiss MV61250
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 450
daN.m -
Distancia al centro de fijación -
Kg/u 1.223
Ir
Código Gewiss MV61251
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 550
daN.m -
Distancia al centro de fijación -
Kg/u 1.432
Ir
Código Gewiss MV61252
Acabado GAC
Descripción -
Tipo -
Longitud (mm) 650
daN.m -
Distancia al centro de fijación -
Kg/u 1.64
Ir
EQUIPOS Y NOTAS

Link parts for STRUT and MAVISTRUT rails
