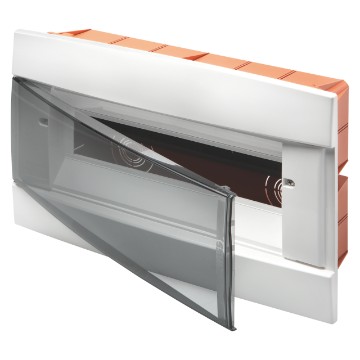

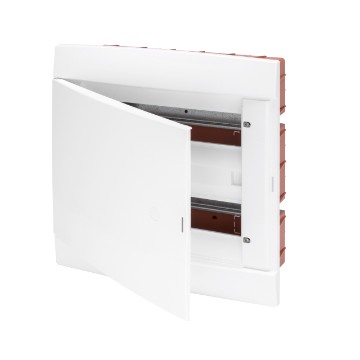

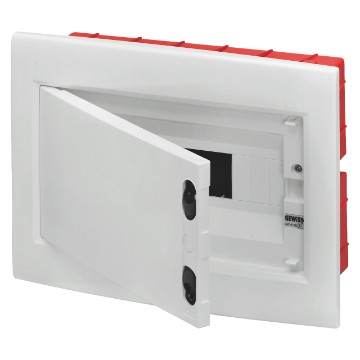

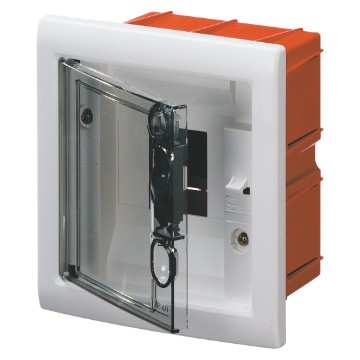

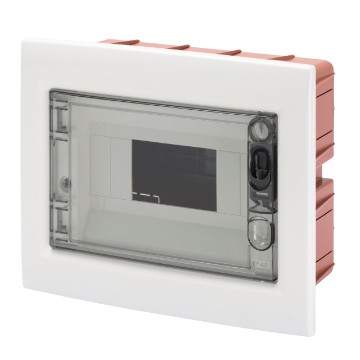

Baureihe 40 CDi Verteiler und Gehäuse für die Unterputzmontage

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen 6,5 TE farblich abgestimmt auf die Abdeckung des Verteilers (für Verteiler mit 4, 8 und 12 Teilungseinheiten, 1 Streifen; Verteiler mit 24 Teilungseinheiten, 2 Streifen; Verteiler mit 36 Teilungseinheiten, 3 Streifen), Kennzeichnungsetiketten, Mörtelschutz aus Pappe im Lieferumfang enthalten , mit Papierband verpackt.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
MERKMALE: Abdeckstreifen mit Schere unterteilbar bis 1/2 TE.
Mörtelschutz wird durch Aufdrücken auf das geöffnete Unterteil montiert. Kugeldruckprüfung bei 70°C.
IP40 auch bei offener Tür durch Unterputzinstallation garantiert, wenn Geräte mit mindestens IP40 und die mitgelieferten Abdeckstreifen benutzt werden.
Die Gehäuse der Verteiler mit 8 und 12 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
Verteiler zusammengestellt aus Frontabdeckung des Verteilers und Geräteträger mit DIN-Schienen sind kompatibel mit dem Gehäuse dem vorherigen dekorativen Unterputzverteiler 40CDi, Abdeckung, Geräteträger mit DIN-Schienen und Gehäuse.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen 6,5 TE farblich abgestimmt auf die Abdeckung des Verteilers (für Verteiler mit 4, 8 und 12 Teilungseinheiten, 1 Streifen; Verteiler mit 24 Teilungseinheiten, 2 Streifen; Verteiler mit 36 Teilungseinheiten, 3 Streifen), Kennzeichnungsetiketten, Mörtelschutz aus Pappe im Lieferumfang enthalten , mit Papierband verpackt.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
MERKMALE: Abdeckstreifen mit Schere unterteilbar bis 1/2 TE.
Mörtelschutz wird durch Aufdrücken auf das geöffnete Unterteil montiert. Kugeldruckprüfung bei 70°C.
IP40 auch bei offener Tür durch Unterputzinstallation garantiert, wenn Geräte mit mindestens IP40 und die mitgelieferten Abdeckstreifen benutzt werden.
Die Gehäuse der Verteiler mit 8 und 12 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
Verteiler zusammengestellt aus Frontabdeckung des Verteilers und Geräteträger mit DIN-Schienen sind kompatibel mit dem Gehäuse dem vorherigen dekorativen Unterputzverteiler 40CDi, Abdeckung, Geräteträger mit DIN-Schienen und Gehäuse.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen 6,5 TE farblich abgestimmt auf die Abdeckung des Verteilers. (für Verteiler mit 4, 8 und 12 Teilungseinheiten, 1 Streifen; Verteiler mit 24 Teilungseinheiten, 2 Streifen; Verteiler mit 36 Teilungseinheiten, 3 Streifen), Verbraucherkennzeichnung.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
MERKMALE: Abdeckstreifen mit Schere unterteilbar bis 1/2 TE. Kugeldruckprüfung bei 70°C.
IP40 auch bei offener Tür durch Unterputzinstallation garantiert, wenn Geräte mit mindestens IP40 und die mitgelieferten Abdeckstreifen benutzt werden.
Frontabdeckung des Verteilers und der Geräteträger mit DIN-Schienen ist kompatibel mit dem vorherigen dekorativen Unterputzverteiler 40CDi.

MITGELIEFERTES ZUBEHÖR: Mörtelschutz aus Pappe, Montage durch Aufdrücken auf das geöffnete Unterteil - Im Lieferumfang enthalten , mit Papierband verpackt.
MERKMALE: Zur Vereinfachung der Installation steht auf dem Boden der Dose das Wort "up".

MERKMALE: Selbstklebende Piktogramme zur Kennzeichnung der Stromkreise. Abdeckstreifen. Kugeldruckprüfung bei 70°C.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.

MERKMALE: GW40601, ohne Tür und mit direkt an der Rückseite befestigter DIN-Schiene.
Kugeldruckprüfung bei 70°C.
Die Gehäuse der Verteiler mit 12 und 18 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten.
GW40604, GW40605 und GW40608 mit selbstklebenden Label zum Ausfüllen gemäß CEI 23-51.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
Auf Anfrage können Unterputzdosen ab 8 Einsätzen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MERKMALE: Kugeldruckprüfung bei 70°C. Die Gehäuse der Verteiler mit 12 und 18 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Selbstklebenden Label zum Ausfüllen gemäß CEI 23-51. Isolierte Klemmleisten 80A IP20 für die Montage vor den Anschlussarbeiten.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Aufkleber, auszufüllen für die Zertifizierung nach Norm CEI 23-51.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Abdeckung mit Ausschnitten, abnehmbar und plombierbar. Kugeldruckprüfung bei 70°C.
Die Gehäuse der Verteiler können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDI unter "EINBAU VON ZWEIPOLIGEN ODER EINPOLIGEN KLEMMEN IN UNTERPUTZVERTEILER" dargestellt.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Aufkleber, auszufüllen für die Zertifizierung nach Norm CEI 23-51. Isolierte Klemmleisten 80A IP20 für die Montage vor den Anschlussarbeiten.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Abdeckung mit Ausschnitten, abnehmbar und plombierbar. Kugeldruckprüfung bei 70°C. Die Gehäuse der Verteiler können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten.
GW40884, GW40885 und GW40888 mit selbstklebenden Label zum Ausfüllen gemäß CEI 23-51.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Auf Anfrage können Unterputzdosen ab 8 Einsätzen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Kugeldruckprüfung bei 70°C.
Die Gehäuse der Verteiler mit 12 und 18 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Selbstklebenden Label zum Ausfüllen gemäß CEI 23-51. Isolierte Klemmleisten 80A IP20 für die Montage vor den Anschlussarbeiten.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Kugeldruckprüfung bei 70°C. Die Gehäuse der Verteiler mit 12 und 18 Teilungseinheiten können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Aufkleber, auszufüllen für die Zertifizierung nach Norm CEI 23-51.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Abdeckung mit Ausschnitten, abnehmbar und plombierbar. Kugeldruckprüfung bei 70°C.
Die Gehäuse der Verteiler können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten. Aufkleber, auszufüllen für die Zertifizierung nach Norm CEI 23-51. Isolierte Klemmleisten 80A IP20 für die Montage vor den Anschlussarbeiten.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MERKMALE: Abdeckung mit Ausschnitten, abnehmbar und plombierbar. Kugeldruckprüfung bei 70°C. Die Gehäuse der Verteiler können mittels Verbindungselement für die Verbundmontage GW40425 verbunden werden.

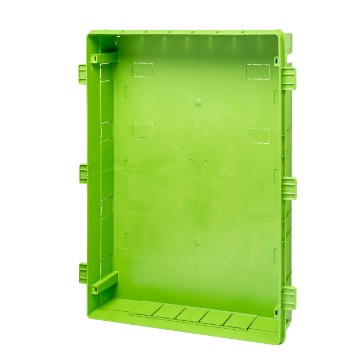

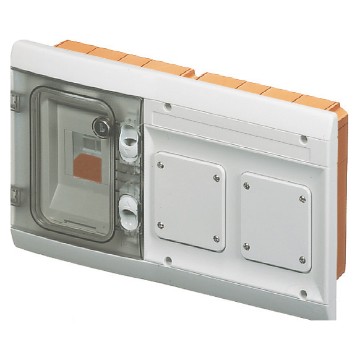

MERKMALE: Abdeckung mit Ausschnitten, abnehmbar und plombierbar, außer GW40605PM. Dosen mit Laschen für die direkte Befestigung an das Trägergestell der Leichtbau- und Hohlwände. Signalfahnen entlang der Kante zum besseren Auffinden. Horizontale Verbundmontage mit Verbindungselement GW40425 für Verteiler GW40605PM. Vertikale Verbundmontage mit Verbindungselement GW40425 für Verteiler GW40606PM-GW40609PM-GW40610PM-GW40611PM.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Gehäusetyp H gemäß EN 60670-1, und Typ Ha gemäß IEC 60670-1.
GWT 850°C, gemäß EN 60695-2-11, gültig für die grünen Einbaudosen.
Auf Anfrage können Unterputzdosen und -verteiler (einschließlich Rahmen und DIN-Schienen) separat geliefert werden.
MITGELIEFERTES ZUBEHÖR: Satz selbstschneidende Schrauben Ø 4x45mm mit Distanzstücken für die Befestigung der Abdeckung.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

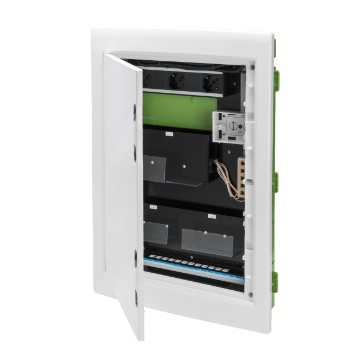

ANWENDUNGEN: Signalverteiler ermöglichen die Verteilung der Dienste in der Wohnung (z.B. Internet, Telefon, Sat-TV, etc.). Die kompakte Version ist für kleine Wohnungen mit geringem Leistungsumfang gedacht.
MERKMALE: Das Produkt entspricht der CEI 306-2 Richtlinie. Das Gehäuse verfügt über eine Kunststofflasche für eine einfachere Montage an Metallrahmen und Trockenbauplatten. Das Produkt kann vertikal mit anderen Gehäusen der CDKi-Reihe (Mindestgröße 36 TE) mit dem Zubehör GW40425 verbunden werden.
MITGELIEFERTES ZUBEHÖR: Der GW40390C besteht aus einer Frontabdeckung mit Blindabdeckung, einem abnehmbaren Rahmen mit 2 perforierten Montageplatten (einer mit 18 Keystone Jack Slots), 2 m Klettbandrolle h=16 mm, 4 Halterungen, 4 Stück selbstklebende Kabelklemmen mit Kabelbindern, 5 Stück. RJ45 Cat.6 Keystone Buchse.
MONTAGE: Das Produkt kann sowohl auf Trockenbau- als auch in Hohlziegelwänden installiert werden.

ANWENDUNGEN: Signalverteiler ermöglichen die Verteilung der Dienste in der Wohnung (z.B. Internet, Telefon, Sat-TV, etc.). Die Vollversion ist für große Wohnungen und Villen mit einer Vielzahl von Diensten und Geräten gedacht, die angeschlossen werden müssen.
MERKMALE: Das Produkt entspricht der CEI 306-2 Richtlinie. Das Gehäuse verfügt über eine Kunststofflasche für eine einfachere Montage an Metallrahmen und Trockenbauplatten. Das Produkt kann vertikal mit anderen Gehäusen der CDKi-Reihe (Mindestgröße 54 TE) mit dem Zubehör GW40425 verbunden werden.
MITGELIEFERTES ZUBEHÖR: Der GW40390F besteht aus eienr Frontabdeckung mit Blindabdeckung, einem abnehmbaren Rahmen mit 3 Stück perforierten Montageplatten (1 Stück mit 18 Keystone Jack Slots), 3 m Klettbandrolle h=16 mm, 6 Stück Halterungen, 6 Stück selbstklebende Kabelbinder mit Kabelbindern, 6 Stück. RJ45 Cat.6 Keystone Buchse, 6 Stück Patchkabel RJ45-RJ45 Cat.6 0,6 m, 1 Stück Telephon-Splitter mit 5 RJ11-Buchsen und 5 Stück Patchkabel RJ11-RJ45, 1 Stück 4-Fachsteckdose italienisch-deutscher Standard 2P+T 16A.
MONTAGE: Das Produkt kann sowohl auf Trockenbau- als auch in Hohlziegelwänden installiert werden.

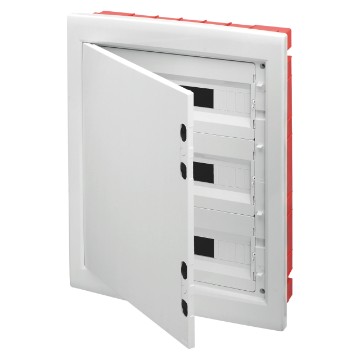

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten, Ersatzscharniere. Selbstklebendes Etikett, auszufüllen für die Zertifizierung nach Norm CEI 23-51.
GW40657, GW40659, GW40661 Tür mit Schloss, mit 2 Dreikantschlüsseln.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
MERKMALE: Kugeldruckprüfung bei 70°C.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

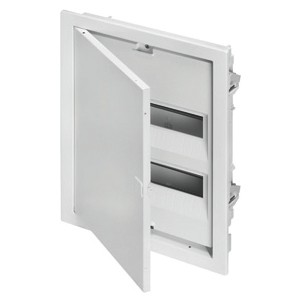

MITGELIEFERTES ZUBEHÖR: Abdeckstreifen, Bezeichnungsetiketten, Bausatz selbstschneidender Schrauben aus Edelstahl Ø 4x32 mm.
Mörtelschutz aus Pappe im Lieferumfang enthalten , mit Papierband verpackt.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.
MERKMALE: Kugeldruckprüfung bei 70°C.
Vorgerüstet für die Verbundmontage (sowohl horizontal als auch vertikal) mit dem Verbindungsadapter GW48026.
Mörtelschutz wird durch Aufdrücken auf das geöffnete Unterteil montiert.

MITGELIEFERTES ZUBEHÖR: Bezeichnungsetiketten, Bausatz selbstschneidender Schrauben aus Edelstahl Ø 4x32 mm. Mörtelschutz aus Pappe im Lieferumfang enthalten , mit Papierband verpackt.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24. Kompatibel mit IEC 309 16A 10° Einsätzen.
MERKMALE: Kugeldruckprüfung bei 70°C.
Vorgerüstet für die Verbundmontage (sowohl horizontal als auch vertikal) mit dem Verbindungsadapter GW48026. Mörtelschutz wird durch Aufdrücken auf das geöffnete Unterteil montiert.

MERKMALE: Abnehmbare Oberseite mit ausbrechbaren Öffnungen für die Kabeleinführung. Kugeldruckprüfung bei 70°C.
MITGELIEFERTES ZUBEHÖR: Klemmleiste, selbstklebende Piktogramme zur Kennzeichnung der Stromkreise, Zugentlastung, Schienen und Kabelbinder, Oberseite abnehmbar, mit Vorstanzungen für die Kabeleinführung (Ersatzteil), Zertifizierungsetikett.
HINWEISE: Verlustleistung berechnet gemäß IEC 60670-24.

MERKMALE: Befestigung durch Einrasten auf die Ausschnitte der Abdeckungen. Abdeckstreifen mit Schere unterteilbar bis 1/2 TE.

MERKMALE: Der Bausatz kann für folgende Unterputzbaureihen verwendet werden: CDi/CDKi (ab 6 Teilungseinheiten), 48 CM und 42 RV.

ANWENDUNGEN: Für Gehäuse und Verteiler CDKi ab 12 Teilungseinheiten. Geeignet auch für dekorative Verteiler 40 CDi mit 8 Teilungseinheiten und 12 Teilungseinheiten und für den Medienverteiler.
HINWEIS: GWT 850° C gemäß EN 60695-2-11.

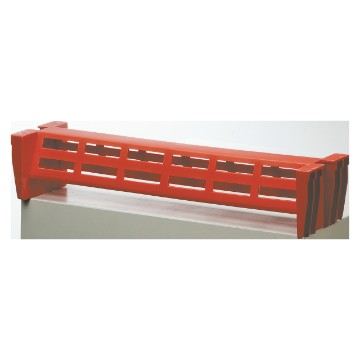

ANWENDUNGEN: Verhindert die Verformung der Gehäuse während der Maurerarbeiten.

ANWENDUNGEN: Ermöglicht die vertikalen/horizontalen Verbundmontage und einfachere Kabelführung.

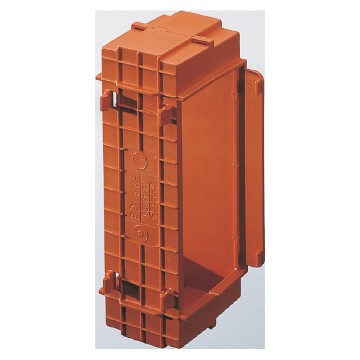

ANWENDUNGEN: Ermöglicht bei der vertikalen Verbundmontage die Schaffung eines Zwischenraums für den Durchgang der Rohre zwischen PTC-Dose und Wand.

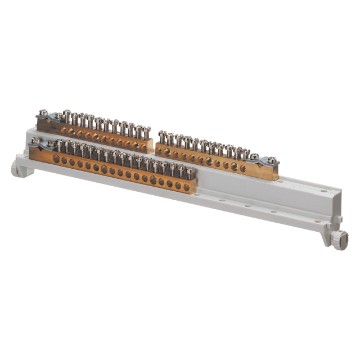

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben. Die 80A Klemmen verfügen über N und PE Kennzeichnungen für das Einbringen an die entsprechenden Stellen zur Identifizierung der Pole.
MERKMALE: GWT 960°C, gemäß EN 60695-2-11.
INSTALLATION: Die Kompatibilität von Gehäusen und Klemmen ist in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.
MERKMALE: Der Adapter ist vorgebohrt für die korrekte Montage der Klemme und vorgeschnitten für die Montage in Verteilern mit 12TE Reihen.
INSTALLATION: Erweiterungsmöglichkeiten von Verteiler-Klemmen Kombinationen sind in der Auswahlübersicht der Baureihe 40CDi unter "KOMPATIBILITÄT ZWISCHEN DEN UNTERPUTZVERTEILERN UND ZWEIPOLIGEN UND EINPOLIGEN KLEMMLEISTEN" dargestellt.

MERKMALE: Einrastbefestigung.

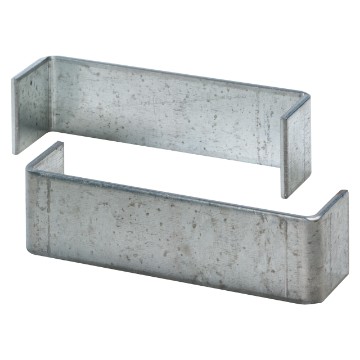

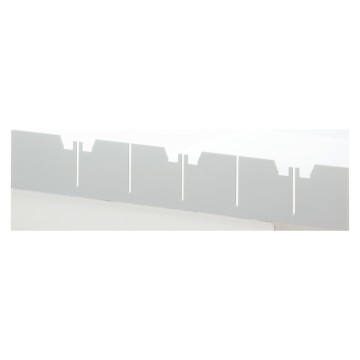

HINWEISE: Ermöglichen die innere Trennung der Stromkreise mit unterschiedlicher Spannung auf mehreren Reihen innerhalb desselben Gehäuses.

MERKMALE: Plombierbar.

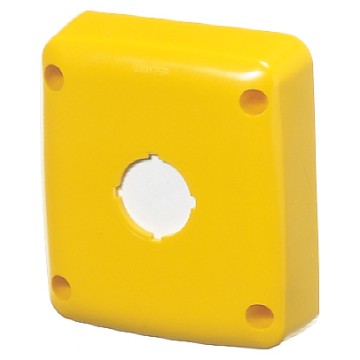

ANWENDUNGEN: GW66745 speziell für die Montage von Not-Aus-Tastern. Montage in Verteiler Q-DIN, Abzweigkasten PTC, Flanschdeckel und Abdeckungen möglich.
MITGELIEFERTES ZUBEHÖR: Dichtung und Montageschrauben.

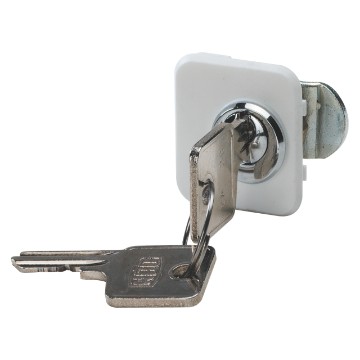

ANWENDUNGEN: Für alle 40 CDKi mit Tür, für dekorative Verteiler 40 CDi mit 24 Teilungseinheiten und 36 Teilungseinheiten und für den Medienverteiler.

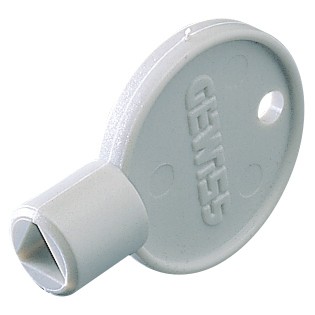

MITGELIEFERTES ZUBEHÖR: 2 Schlüssel.
HINWEISE: Alle Schlüssel und zugehörigen Schlösser der gleichen Artikelnummer sind identisch.

MITGELIEFERTES ZUBEHÖR: 2 Schlüssel.
HINWEISE: Alle Schlüssel und zugehörigen Schlösser der gleichen Artikelnummer sind identisch.

MITGELIEFERTES ZUBEHÖR: 2 Schlüssel.
HINWEISE: Alle Schlüssel und zugehörigen Schlösser der gleichen Artikelnummer sind identisch.

MERKMALE: Einrastbefestigung.

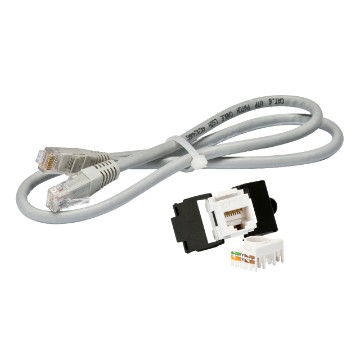

MITGELIEFERTES ZUBEHÖR: 1 RJ45 Kabel + RJ45-Ports je Panel.

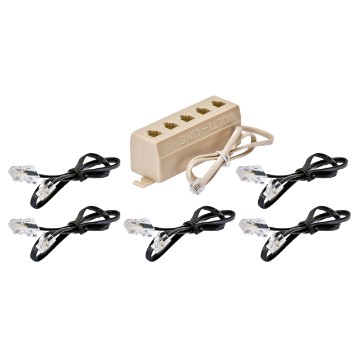

MITGELIEFERTES ZUBEHÖR: 1 Mehrfach-Telefonsteckdose mit 5 RJ11 Ports.
