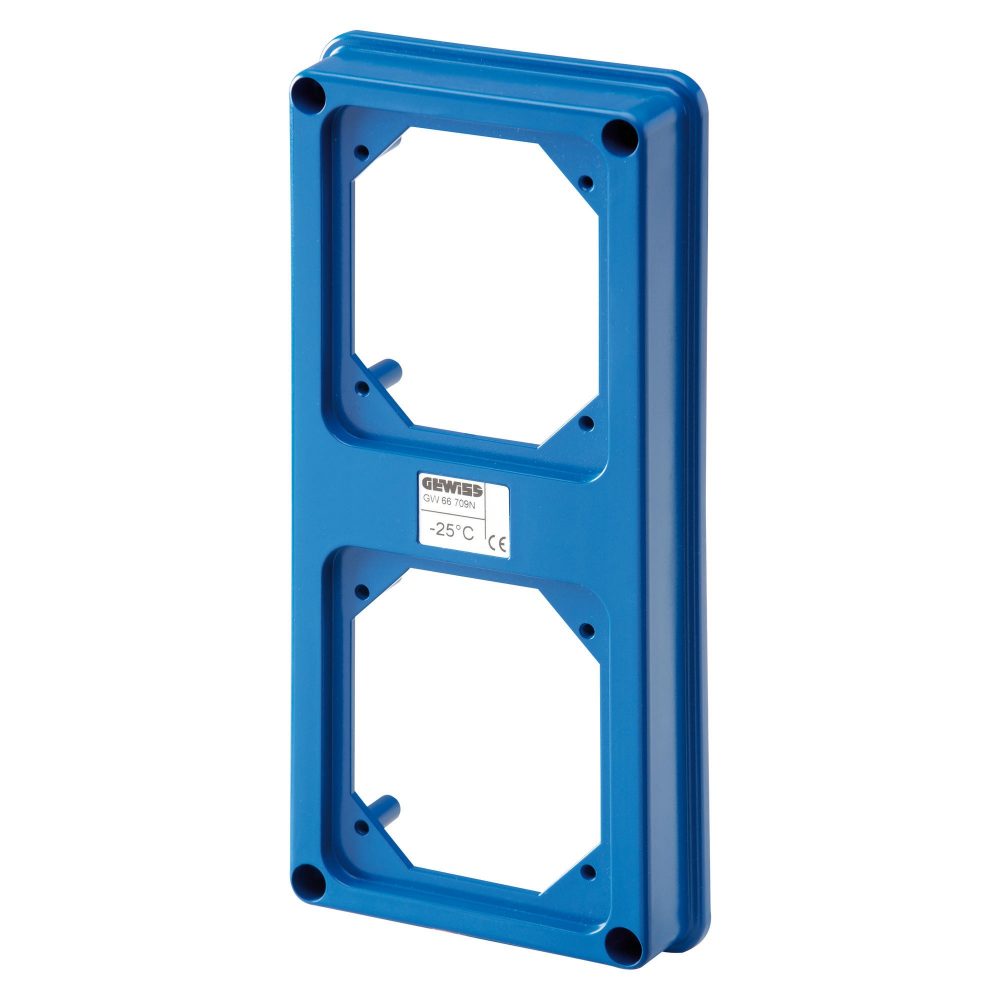

מכסה יעודי המתאים מראש לשני שקעים - IP67

קוד: GW66709N

קו מוצרים: קו מוצרי ‎68 Q-DIN
לוחות חלוקה

מערכת שלמה של לוחות IP65 לחלוקת אנרגיה ביישומים במגזר השלישוני, המסחרי וביישומי בנייה, הזמינים הן ריקים והן מחווטים מראש, בהתאם לתקן הבינלאומי IEC 61439.
קו המוצרים Q-DIN כולל לוחות מ-5 עד 20 מודולי DIN, בתוספת מודולים משלימים של 14 או 20 מודולים כדי להוסיף עוד מקומות ב-DIN.
הם יכולים להכיל שקעים להתקנה מתחת לטיח ושקעי אינטרלוק עד 63A, וניתן לשלבם עם מספר רב של אביזרים.

650 °C

IP67

IK08

מידע טכני

מידע

הורד

אישורים

בדיקת תיל לוהט 650 °C

IP
דרגה IP67

זעזוע התנגדות IK08

קוד חשמלי 2222

ניתן להכלה שקעי IB מס' 1 IEC 309‏ 16-32A‏ IP44/67‏ + מס' 1 16A‏ מקס' 3P+E או GW27401/GW27403

Ware Number 85389099

Product Data Sheet

תוכנית שלב ב-3 ממדים

ציור DXF

מאפיינים טכניים - IT

מאפיינים טכניים - EN

מאפיינים טכניים - DE

מאפיינים טכניים - ES

מדריך למשתמש

עבור לאזור ההורדות עבור לאזור ההורדות

סימון CE

EQUIPMENT AND NOTES

יישומים: פתח חיבור ייעודי במידה 85x75 מ"מ מתאים להתקנה של שקעי IEC 309‏ 16A ושל מכסים אטומים למים COMBI-IN‏ GW27401 ו-GW27403; פתח חיבור ייעודי במידה 95x80 מ"מ מתאים להתקנה של שקעי IEC 309‏ ‎16-32A.
אביזרים מסופקים: 1 מכסה אטום - כחול - 16A; 1 מכסה אטום - כחול - 16-32A; 3 אטמים ובורגי קיבוע.
