Serie 90 AM Accesorios modulares

Serie 90 AM Accesorios modulares

La Serie 90 AM, además de auxiliares para interruptores de protección, está constituida por múltiples accesorios modulares útiles para protección, mando, programación, medida y señalización en instalaciones eléctricas.

Accesorios y auxiliares

Auxiliares eléctricos para interruptores MTC/MT/MTHP/MDC

Contacto auxiliar de posición abierto/cerrado
Contacto auxiliar de posición abierto/cerrado
Código Gewiss
Capacidad contactos en ac
Capacidad contactos en dc
Tipo de contactos
Nº mod. EN 50022

Código Gewiss GW96001
Capacidad contactos en ac 6 A (230 V) 3 A (400 V)
Capacidad contactos en dc 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Tipo de contactos 1 Conmutado
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS
Contacto auxiliar de relé disparado
Contacto auxiliar de relé disparado
Código Gewiss
Capacidad contactos en ac
Capacidad contactos en dc
Tipo de contactos
Nº mod. EN 50022

Código Gewiss GW96006
Capacidad contactos en ac 6 A (230 V) 3 A (400 V)
Capacidad contactos en dc 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Tipo de contactos 1 Conmutado
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS
Contacto auxiliar configurable de relé disparado o de posición abierto/cerrado
Contacto auxiliar configurable de relé disparado o de posición abierto/cerrado
Código Gewiss
Capacidad contactos en ac
Capacidad contactos en dc
Tipo de contactos
Nº mod. EN 50022

Código Gewiss GW96009
Capacidad contactos en ac 6 A (230 V) 3 A (400 V)
Capacidad contactos en dc 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Tipo de contactos 1 Conmutado
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS
Bobina de disparo de emisión de corriente
Bobina de disparo de emisión de corriente
Código Gewiss
Tensión nominal
Nº mod. EN 50022

Código Gewiss GW96011
Tensión nominal 12-48 ac/dc
Nº mod. EN 50022 1
Ir
Código Gewiss GW96012
Tensión nominal 110-125 dc 110-415 ac
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Bobina de disparo de mínima tensión (retardado)
Bobina de disparo de mínima tensión (retardado)
Código Gewiss
Tensión nominal
Nº mod. EN 50022

Código Gewiss GW96016
Tensión nominal 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GW96017
Tensión nominal 24 ac/dc
Nº mod. EN 50022 1
Ir
Código Gewiss GW96018
Tensión nominal 48 ac/dc
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS

Accesorios para MTC/MT/MTHP/MDC

Auxiliares eléctricos para diferenciales puros IDP

Contacto auxiliar configurable de relé disparado o de posición abierto/cerrado
Contacto auxiliar configurable de relé disparado o de posición abierto/cerrado
Código Gewiss
Apto para
Capacidad contactos en ac
Capacidad contactos en dc
Tipo de contactos
Nº mod. EN 50022

Código Gewiss GWD6010
Apto para IDP 25-80A 2P/IDP 25-63A 4P
Capacidad contactos en ac 6 A (230 V) 3 A (400 V)
Capacidad contactos en dc 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Tipo de contactos 1 Conmutado
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS

Accesorios para diferenciales puros IDP

Accesorios para interruptores modulares

Enclavamiento de maneta con candado
Enclavamiento de maneta con candado
Código Gewiss
Apto para

Código Gewiss GW96041
Apto para MTC/MT/MTHP/MDC/IDP
Ir
EQUIPOS Y NOTAS
Enclavamiento de maneta con candado
Enclavamiento de maneta con candado
Código Gewiss
Apto para

Código Gewiss GW96041
Apto para MTC/MT/MTHP/MDC
Ir
EQUIPOS Y NOTAS
Separador
Separador
Código Gewiss
Nº mod. EN 50022

Código Gewiss GWD6766
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS

Peines de conexión

Peines de conexión monobloque

Peine de conexión monobloque 2P
Peine de conexión monobloque 2P
Código Gewiss
Longitud
Tipo entrada
Tipo de salidas
Corriente nominal

Código Gewiss GW96507F
Longitud 13 módulos
Tipo entrada IDP/MDC/MT 2P
Tipo de salidas 11 MTC 1P+N/2P
Corriente nominal 63 A
Ir
EQUIPOS Y NOTAS

Peines de conexión para MTC

Peines de conexión para MT/MDC/IDP

Peines de conexión de punta
Peines de conexión de punta
Código Gewiss
Longitud
Tipo
Corriente nominal

Código Gewiss GW96984
Longitud 12 módulos
Tipo 1P
Corriente nominal 63 A
Ir
Código Gewiss GW96985
Longitud 12 módulos
Tipo 2P
Corriente nominal 63 A
Ir
Código Gewiss GW96986
Longitud 12 módulos
Tipo 3P
Corriente nominal 63 A
Ir
Código Gewiss GW96987
Longitud 12 módulos
Tipo 4P
Corriente nominal 80 A
Ir
Código Gewiss GW96988
Longitud 1 metro (56 módulos)
Tipo 1P
Corriente nominal 80 A
Ir
Código Gewiss GW96989
Longitud 1 metro (56 módulos)
Tipo 2P
Corriente nominal 63 A
Ir
Código Gewiss GW96990
Longitud 1 metro (56 módulos)
Tipo 3P
Corriente nominal 63 A
Ir
Código Gewiss GW96991
Longitud 1 metro (56 módulos)
Tipo 4P
Corriente nominal 80 A
Ir
EQUIPOS Y NOTAS
Peines de horquilla
Peines de horquilla
Código Gewiss
Longitud
Tipo
Corriente nominal

Código Gewiss GW96992
Longitud 12 módulos
Tipo 1P
Corriente nominal 63 A
Ir
Código Gewiss GW96993
Longitud 12 módulos
Tipo 2P
Corriente nominal 63 A
Ir
Código Gewiss GW96994
Longitud 12 módulos
Tipo 3P
Corriente nominal 63 A
Ir
Código Gewiss GW96995
Longitud 12 módulos
Tipo 4P
Corriente nominal 80 A
Ir
Código Gewiss GW96996
Longitud 1 metro (56 módulos)
Tipo 1P
Corriente nominal 63 A
Ir
Código Gewiss GW96997
Longitud 1 metro (56 módulos)
Tipo 2P
Corriente nominal 63 A
Ir
Código Gewiss GW96998
Longitud 1 metro (56 módulos)
Tipo 3P
Corriente nominal 63 A
Ir
Código Gewiss GW96999
Longitud 1 metro (56 módulos)
Tipo 4P
Corriente nominal 80 A
Ir
EQUIPOS Y NOTAS

Complementos de conexionado

Barra protectora cubrediente para peines
Barra protectora cubrediente para peines
Código Gewiss
N. de protect. de contactos

Código Gewiss GW96967
N. de protect. de contactos 5
Ir
EQUIPOS Y NOTAS

Protección

Portafusibles seccionables

Portafusibles seccionables
Portafusibles seccionables
Código Gewiss
Nº polos
Corriente nominal
Dimensiones fusibles (mm)
Nº mod. EN 50022
Tensión nominal

Código Gewiss GW96206
Nº polos 1P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 1
Tensión nominal 400 V ac
Ir
Código Gewiss GW96226
Nº polos 1P
Corriente nominal 20 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 1000 V dc
Ir
Código Gewiss GW96205
Nº polos 1P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 690 V ac
Ir
Código Gewiss GW96207
Nº polos 1P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 1.5
Tensión nominal 690 V ac
Ir
Código Gewiss GW96216
Nº polos 1P+N
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 2
Tensión nominal 400 V ac
Ir
Código Gewiss GW96220
Nº polos 1P+N
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 690 V ac
Ir
Código Gewiss GW96215
Nº polos 1P+N
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 690 V ac
Ir
Código Gewiss GW96217
Nº polos 1P+N
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96218
Nº polos 1P+N
Corriente nominal 100 A
Dimensiones fusibles (mm) 22x58
Nº mod. EN 50022 4
Tensión nominal 690 V ac
Ir
Código Gewiss GW96301
Nº polos 2P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 2
Tensión nominal 400 V ac
Ir
Código Gewiss GW96227
Nº polos 2P
Corriente nominal 20 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 1000 V dc
Ir
Código Gewiss GW96302
Nº polos 2P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 690 V ac
Ir
Código Gewiss GW96303
Nº polos 2P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96306
Nº polos 3P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 3
Tensión nominal 400 V ac
Ir
Código Gewiss GW96307
Nº polos 3P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96308
Nº polos 3P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 4.5
Tensión nominal 690 V ac
Ir
Código Gewiss GW96311
Nº polos 3P+N
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 4
Tensión nominal 400 V ac
Ir
Código Gewiss GW96312
Nº polos 3P+N
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 4
Tensión nominal 690 V ac
Ir
Código Gewiss GW96313
Nº polos 3P+N
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 6
Tensión nominal 690 V ac
Ir
Código Gewiss GW96314
Nº polos 3P+N
Corriente nominal 100 A
Dimensiones fusibles (mm) 22x58
Nº mod. EN 50022 8
Tensión nominal 690 V ac
Ir
VER TODO
EQUIPOS Y NOTAS
Portafusibles seccionables
Portafusibles seccionables
Código Gewiss
Nº polos
Corriente nominal
Dimensiones fusibles (mm)
Nº mod. EN 50022
Tensión nominal

Código Gewiss GW96206
Nº polos 1P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 1
Tensión nominal 400 V ac
Ir
Código Gewiss GW96226
Nº polos 1P
Corriente nominal 20 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 1000 V dc
Ir
Código Gewiss GW96205
Nº polos 1P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 690 V ac
Ir
Código Gewiss GW96207
Nº polos 1P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 1.5
Tensión nominal 690 V ac
Ir
Código Gewiss GW96216
Nº polos 1P+N (N a derecha)
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 2
Tensión nominal 400 V ac
Ir
Código Gewiss GW96220
Nº polos 1P+N (N a derecha)
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 1
Tensión nominal 690 V ac
Ir
Código Gewiss GW96215
Nº polos 1P+N (N a derecha)
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 690 V ac
Ir
Código Gewiss GW96217
Nº polos 1P+N (N a derecha)
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96218
Nº polos 1P+N (N a derecha)
Corriente nominal 100 A
Dimensiones fusibles (mm) 22x58
Nº mod. EN 50022 4
Tensión nominal 690 V ac
Ir
Código Gewiss GW96301
Nº polos 2P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 2
Tensión nominal 400 V ac
Ir
Código Gewiss GW96227
Nº polos 2P
Corriente nominal 20 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 1000 V dc
Ir
Código Gewiss GW96302
Nº polos 2P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 2
Tensión nominal 690 V ac
Ir
Código Gewiss GW96303
Nº polos 2P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96306
Nº polos 3P
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 3
Tensión nominal 400 V ac
Ir
Código Gewiss GW96307
Nº polos 3P
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 3
Tensión nominal 690 V ac
Ir
Código Gewiss GW96308
Nº polos 3P
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 4.5
Tensión nominal 690 V ac
Ir
Código Gewiss GW96311
Nº polos 3P+N (N a derecha)
Corriente nominal 20 A
Dimensiones fusibles (mm) 8,5x31,5
Nº mod. EN 50022 4
Tensión nominal 400 V ac
Ir
Código Gewiss GW96312
Nº polos 3P+N (N a derecha)
Corriente nominal 32 A
Dimensiones fusibles (mm) 10,3x38
Nº mod. EN 50022 4
Tensión nominal 690 V ac
Ir
Código Gewiss GW96313
Nº polos 3P+N (N a derecha)
Corriente nominal 50 A
Dimensiones fusibles (mm) 14x51
Nº mod. EN 50022 6
Tensión nominal 690 V ac
Ir
Código Gewiss GW96314
Nº polos 3P+N (N a derecha)
Corriente nominal 100 A
Dimensiones fusibles (mm) 22x58
Nº mod. EN 50022 8
Tensión nominal 690 V ac
Ir
VER TODO
EQUIPOS Y NOTAS

Fusibles

Fusibles cilíndricos - tipo GG
Fusibles cilíndricos - tipo GG
Código Gewiss
Dimensiones (mm)
Corriente nominal
Tensión nominal AC
Poder de corte AC

Código Gewiss GW72111
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 2 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72112
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 4 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72113
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 6 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72114
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 10 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72115
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 16 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72116
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 20 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72117
Dimensiones (mm) Ø 8,5x31,5
Corriente nominal 25 A
Tensión nominal AC 400 V
Poder de corte AC 50 kA
Ir
Código Gewiss GW72104
Dimensiones (mm) Ø 10,3x38
Corriente nominal 2 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72105
Dimensiones (mm) Ø 10,3x38
Corriente nominal 6 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72107
Dimensiones (mm) Ø 10,3x38
Corriente nominal 10 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72101
Dimensiones (mm) Ø 10,3x38
Corriente nominal 16 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72108
Dimensiones (mm) Ø 10,3x38
Corriente nominal 20 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72109
Dimensiones (mm) Ø 10,3x38
Corriente nominal 25 A
Tensión nominal AC 500 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72110
Dimensiones (mm) Ø 10,3x38
Corriente nominal 32 A
Tensión nominal AC 400 V
Poder de corte AC 120 kA
Ir
Código Gewiss GW72121
Dimensiones (mm) Ø 14x51
Corriente nominal 25 A
Tensión nominal AC 690 V
Poder de corte AC 80 kA
Ir
Código Gewiss GW72122
Dimensiones (mm) Ø 14x51
Corriente nominal 32 A
Tensión nominal AC 500 V
Poder de corte AC 80 kA
Ir
Código Gewiss GW72123
Dimensiones (mm) Ø 14x51
Corriente nominal 40 A
Tensión nominal AC 500 V
Poder de corte AC 80 kA
Ir
Código Gewiss GW72124
Dimensiones (mm) Ø 14x51
Corriente nominal 50 A
Tensión nominal AC 400 V
Poder de corte AC 80 kA
Ir
Código Gewiss GW72103
Dimensiones (mm) Ø 22x58
Corriente nominal 63 A
Tensión nominal AC 690 V
Poder de corte AC 80 kA
Ir
VER TODO
EQUIPOS Y NOTAS
Fusibles cilíndricos - Tipo GPV
Fusibles cilíndricos - Tipo GPV
Código Gewiss
Dimensiones (mm)
Corriente nominal
Tensión nominal DC
Poder de corte DC

Código Gewiss GW72131
Dimensiones (mm) Ø 10,3x38
Corriente nominal 6 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
Código Gewiss GW72132
Dimensiones (mm) Ø 10,3x38
Corriente nominal 8 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
Código Gewiss GW72133
Dimensiones (mm) Ø 10,3x38
Corriente nominal 10 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
Código Gewiss GW72134
Dimensiones (mm) Ø 10,3x38
Corriente nominal 12 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
Código Gewiss GW72135
Dimensiones (mm) Ø 10,3x38
Corriente nominal 16 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
Código Gewiss GW72136
Dimensiones (mm) Ø 10,3x38
Corriente nominal 20 A
Tensión nominal DC 1000 V
Poder de corte DC 30 kA
Ir
EQUIPOS Y NOTAS

Guardamotores

Guardamotores
Guardamotores
Código Gewiss
Nº polos
Corriente nominal trabajo
Tensión nominal
Nº mod. EN 50022

Código Gewiss GW96751
Nº polos 3P
Corriente nominal trabajo 0.1 - 0.16 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96752
Nº polos 3P
Corriente nominal trabajo 0.16 - 0.25 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96753
Nº polos 3P
Corriente nominal trabajo 0.25 - 0.4 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96754
Nº polos 3P
Corriente nominal trabajo 0.4 - 0.63 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96755
Nº polos 3P
Corriente nominal trabajo 0.63 - 1 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96756
Nº polos 3P
Corriente nominal trabajo 1 - 1.6 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96757
Nº polos 3P
Corriente nominal trabajo 1.6 - 2.5 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96758
Nº polos 3P
Corriente nominal trabajo 2.5 - 4 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96759
Nº polos 3P
Corriente nominal trabajo 4 - 6.3 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96760
Nº polos 3P
Corriente nominal trabajo 6.3 - 10 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96761
Nº polos 3P
Corriente nominal trabajo 10 - 16 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96762
Nº polos 3P
Corriente nominal trabajo 16 - 25 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
Código Gewiss GW96763
Nº polos 3P
Corriente nominal trabajo 25 - 40 A
Tensión nominal 230/400 ac
Nº mod. EN 50022 3
Ir
VER TODO
EQUIPOS Y NOTAS

Accesorios para guardamotores

Descargadores de sobretensión LST

Descargadores de sobretensiones tipo 1+2
Descargadores de sobretensiones tipo 1+2
Código Gewiss
Nº polos
Corriente de impulso
Corriente de descarga max.
Tensión nominal AC
Nº mod. EN 50022
Contacto aux fin de vida

Código Gewiss GWD6401
Nº polos 1P+N
Corriente de impulso 12.5 kA
Corriente de descarga max. 65 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 2
Contacto aux fin de vida No
Ir
Código Gewiss GWD6404
Nº polos 1P+N
Corriente de impulso 25 kA
Corriente de descarga max. 100 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 4
Contacto aux fin de vida Si
Ir
Código Gewiss GWD6402
Nº polos 3P+N
Corriente de impulso 12.5 kA
Corriente de descarga max. 65 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Contacto aux fin de vida No
Ir
Código Gewiss GWD6405
Nº polos 3P+N
Corriente de impulso 25 kA
Corriente de descarga max. 100 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 8
Contacto aux fin de vida Si
Ir
EQUIPOS Y NOTAS
Descargadores de sobretensiones tipo 2
Descargadores de sobretensiones tipo 2
Código Gewiss
Nº polos
Corriente de descarga max.
Tensión nominal AC
Nº mod. EN 50022
Contacto aux fin de vida

Código Gewiss GWD6411
Nº polos 1P
Corriente de descarga max. 40 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 1
Contacto aux fin de vida No
Ir
Código Gewiss GWD6412
Nº polos 1P
Corriente de descarga max. 40 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 1
Contacto aux fin de vida Si
Ir
Código Gewiss GWD6413
Nº polos 1P
Corriente de descarga max. 40 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 1
Contacto aux fin de vida No
Ir
Código Gewiss GWD6407
Nº polos 1P+N
Corriente de descarga max. 20 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 2
Contacto aux fin de vida No
Ir
Código Gewiss GWD6417
Nº polos 1P+N
Corriente de descarga max. 40 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 2
Contacto aux fin de vida No
Ir
Código Gewiss GWD6418
Nº polos 1P+N
Corriente de descarga max. 40 kA
Tensión nominal AC 230 V
Nº mod. EN 50022 2
Contacto aux fin de vida Si
Ir
Código Gewiss GWD6409
Nº polos 3P+N
Corriente de descarga max. 20 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Contacto aux fin de vida No
Ir
Código Gewiss GWD6419
Nº polos 3P+N
Corriente de descarga max. 40 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Contacto aux fin de vida No
Ir
Código Gewiss GWD6420
Nº polos 3P+N
Corriente de descarga max. 40 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Contacto aux fin de vida Si
Ir
VER TODO
EQUIPOS Y NOTAS
Cartuchos extraíbles de recambio para LST tipo 1+2
Cartuchos extraíbles de recambio para LST tipo 1+2
Código Gewiss
Apto para
Tipo
Corriente de impulso

Código Gewiss GWD6451
Apto para GWD6401 y GWD6402
Tipo Fase
Corriente de impulso 12.5 kA
Ir
Código Gewiss GWD6452
Apto para GWD6401 y GWD6402
Tipo Neutro
Corriente de impulso 25 kA
Ir
Código Gewiss GWD6453
Apto para GWD6401 y GWD6402
Tipo Neutro
Corriente de impulso 50 kA
Ir
Código Gewiss GWD6433
Apto para GWD6404 y GWD6405
Tipo Fase
Corriente de impulso 25 kA
Ir
Código Gewiss GWD6434
Apto para GWD6404 y GWD6405
Tipo Neutro
Corriente de impulso 50 kA
Ir
Código Gewiss GWD6435
Apto para GWD6404 y GWD6405
Tipo Neutro
Corriente de impulso 100 kA
Ir
EQUIPOS Y NOTAS
Cartuchos extraíbles de recambio para LST tipo 2
Cartuchos extraíbles de recambio para LST tipo 2
Código Gewiss
Apto para
Tipo
Corriente de descarga max.
Tensión nominal

Código Gewiss GWD6436
Apto para de GWD6407 a GWD6420
Tipo Fase
Corriente de descarga max. 20 kA
Tensión nominal 230 V ac
Ir
Código Gewiss GWD6438
Apto para de GWD6407 a GWD6420
Tipo Neutro
Corriente de descarga max. 20 kA
Tensión nominal -
Ir
Código Gewiss GWD6441
Apto para de GWD6407 a GWD6420
Tipo Fase
Corriente de descarga max. 40 kA
Tensión nominal 230 V ac
Ir
Código Gewiss GWD6442
Apto para de GWD6407 a GWD6420
Tipo Fase
Corriente de descarga max. 40 kA
Tensión nominal 400 V ac
Ir
Código Gewiss GWD6443
Apto para de GWD6407 a GWD6420
Tipo Neutro
Corriente de descarga max. 40 kA
Tensión nominal -
Ir
EQUIPOS Y NOTAS

Descargadores de sobretensiones transitorias y permanentes (POP)

Descargador combinado 4 Polos (Transitorio Tipo 2 + Permanente + Magnetotérmico)
Descargador combinado 4 Polos (Transitorio Tipo 2 + Permanente + Magnetotérmico)
Código Gewiss
Tipo de magnetotérmico
Corriente nominal del magnetotérmico
Corriente de descarga max.
Tensión nominal AC
Nº mod. EN 50022

Código Gewiss SP96484
Tipo de magnetotérmico MT 60
Corriente nominal del magnetotérmico 25 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 9
Ir
Código Gewiss SP96485
Tipo de magnetotérmico MT 60
Corriente nominal del magnetotérmico 32 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 9
Ir
Código Gewiss SP96486
Tipo de magnetotérmico MT 60
Corriente nominal del magnetotérmico 40 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 9
Ir
Código Gewiss SP96487
Tipo de magnetotérmico MT 60
Corriente nominal del magnetotérmico 50 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 9
Ir
Código Gewiss SP96488
Tipo de magnetotérmico MT 60
Corriente nominal del magnetotérmico 63 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 9
Ir
Código Gewiss SP96494
Tipo de magnetotérmico MTC 60
Corriente nominal del magnetotérmico 25 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 7
Ir
Código Gewiss SP96495
Tipo de magnetotérmico MTC 60
Corriente nominal del magnetotérmico 32 A
Corriente de descarga max. 15 kA
Tensión nominal AC 400 V
Nº mod. EN 50022 7
Ir
EQUIPOS Y NOTAS

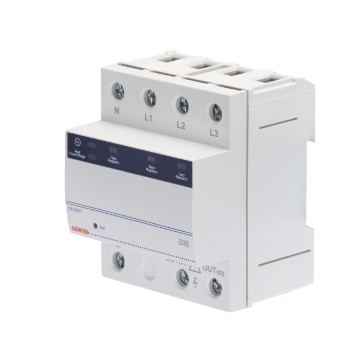

Descargador combinado 4 Polos (Transitorio Tipo 2 + Permanente)
Descargador combinado 4 Polos (Transitorio Tipo 2 + Permanente)
Código Gewiss
Corriente de descarga max.
Tensión nominal AC
Nº mod. EN 50022

Código Gewiss GWD6471
Corriente de descarga max. 15 kA (Tipo 2)
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Ir
Código Gewiss GWD6472
Corriente de descarga max. 40 kA (Tipo 2)
Tensión nominal AC 400 V
Nº mod. EN 50022 4
Ir
EQUIPOS Y NOTAS

Descargador de sobretensiones transitorias y permanentes (POP)

SPD + POP combinado
SPD + POP combinado
Código Gewiss
Nº polos
Tipo de
SPD
Corriente de descarga max.
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6461
Nº polos 1P+N
Tipo de
SPD Tipo 2
Corriente de descarga max. 15 kA
Tensión nominal 230 V
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Relé diferencial toroidal separado

Relé diferencial con toroide separado
Relé diferencial con toroide separado
Código Gewiss
Tensión nominal
Tipo
Nº mod. EN 50022

Código Gewiss GW96331
Tensión nominal 230 ac
Tipo A
Nº mod. EN 50022 3
Ir
EQUIPOS Y NOTAS
Toroide separado para relé diferencial GW96331
Toroide separado para relé diferencial GW96331
Código Gewiss
Descripción
Diámetro interior (mm)
Corriente nominal

Código Gewiss GW96332
Descripción Toroidal cerrado
Diámetro interior (mm) 35
Corriente nominal 125 A
Ir
Código Gewiss GW96333
Descripción Toroidal cerrado
Diámetro interior (mm) 80
Corriente nominal 400 A
Ir
Código Gewiss GW96334
Descripción Toroidal cerrado
Diámetro interior (mm) 110
Corriente nominal 630 A
Ir
Código Gewiss GW96335
Descripción Toroidal cerrado
Diámetro interior (mm) 210
Corriente nominal 1600 A
Ir
EQUIPOS Y NOTAS

Mando

Seccionadores (EN 60947-3)

Interruptores de maniobra seccionadores en corriente alterna
Interruptores de maniobra seccionadores en corriente alterna
Código Gewiss
Nº polos
Corriente nominal
Nº mod. EN 50022
Tensión nominal AC

Código Gewiss GW96104
Nº polos 1P
Corriente nominal 32 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96105
Nº polos 1P
Corriente nominal 40 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96146
Nº polos 1P
Corriente nominal 63 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96147
Nº polos 1P
Corriente nominal 80 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96148
Nº polos 1P
Corriente nominal 100 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96149
Nº polos 1P
Corriente nominal 125 A
Nº mod. EN 50022 1
Tensión nominal AC 240 V
Ir
Código Gewiss GW96114
Nº polos 2P
Corriente nominal 32 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96115
Nº polos 2P
Corriente nominal 40 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96156
Nº polos 2P
Corriente nominal 63 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96157
Nº polos 2P
Corriente nominal 80 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96158
Nº polos 2P
Corriente nominal 100 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96159
Nº polos 2P
Corriente nominal 125 A
Nº mod. EN 50022 2
Tensión nominal AC 415 V
Ir
Código Gewiss GW96124
Nº polos 3P
Corriente nominal 32 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96125
Nº polos 3P
Corriente nominal 40 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96166
Nº polos 3P
Corriente nominal 63 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96167
Nº polos 3P
Corriente nominal 80 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96168
Nº polos 3P
Corriente nominal 100 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96169
Nº polos 3P
Corriente nominal 125 A
Nº mod. EN 50022 3
Tensión nominal AC 415 V
Ir
Código Gewiss GW96134
Nº polos 4P
Corriente nominal 32 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
Código Gewiss GW96135
Nº polos 4P
Corriente nominal 40 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
Código Gewiss GW96176
Nº polos 4P
Corriente nominal 63 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
Código Gewiss GW96177
Nº polos 4P
Corriente nominal 80 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
Código Gewiss GW96178
Nº polos 4P
Corriente nominal 100 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
Código Gewiss GW96179
Nº polos 4P
Corriente nominal 125 A
Nº mod. EN 50022 4
Tensión nominal AC 415 V
Ir
VER TODO
EQUIPOS Y NOTAS
MSS 125 - Seccionadores rotativos
MSS 125 - Seccionadores rotativos
Código Gewiss
Nº polos
Corriente nominal
Nº mod. EN 50022
Tensión nominal AC

Código Gewiss GW97721
Nº polos 3P
Corriente nominal 63 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
Código Gewiss GW97722
Nº polos 3P
Corriente nominal 100 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
Código Gewiss GW97723
Nº polos 3P
Corriente nominal 125 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
Código Gewiss GW97724
Nº polos 4P
Corriente nominal 63 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
Código Gewiss GW97725
Nº polos 4P
Corriente nominal 100 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
Código Gewiss GW97726
Nº polos 4P
Corriente nominal 125 A
Nº mod. EN 50022 6
Tensión nominal AC -
Ir
EQUIPOS Y NOTAS

Seccionadores (EN 60669-2-4)

Interruptores seccionadores compactos
Interruptores seccionadores compactos
Código Gewiss
Nº polos
Corriente nominal
Nº mod. EN 50022
Tensión nominal

Código Gewiss GW96531
Nº polos 1P
Corriente nominal 16 A
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96532
Nº polos 1P
Corriente nominal 32 A
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96533
Nº polos 2P
Corriente nominal 16 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
Código Gewiss GW96534
Nº polos 2P
Corriente nominal 32 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
Código Gewiss GW96535
Nº polos 3P
Corriente nominal 16 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
Código Gewiss GW96536
Nº polos 3P
Corriente nominal 32 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
Código Gewiss GW96537
Nº polos 4P
Corriente nominal 16 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
Código Gewiss GW96538
Nº polos 4P
Corriente nominal 32 A
Nº mod. EN 50022 1
Tensión nominal 250 - 415 V
Ir
EQUIPOS Y NOTAS

Interruptores no automáticos

Interruptores con indicator luminoso
Interruptores con indicator luminoso
Código Gewiss
Nº polos
Corriente nominal
Características
Nº mod. EN 50022
Tensión nominal

Código Gewiss GW96539
Nº polos 1P
Corriente nominal 16 A
Características Con testigo de señalización de color rojo
Nº mod. EN 50022 1
Tensión nominal 230 V
Ir
Código Gewiss GW96540
Nº polos 1P
Corriente nominal 32 A
Características Con testigo de señalización de color rojo
Nº mod. EN 50022 1
Tensión nominal 230 V
Ir
Código Gewiss GW96541
Nº polos 2P
Corriente nominal 16 A
Características Con testigo de señalización de color rojo
Nº mod. EN 50022 1
Tensión nominal 230 V
Ir
Código Gewiss GW96542
Nº polos 2P
Corriente nominal 32 A
Características Con testigo de señalización de color rojo
Nº mod. EN 50022 1
Tensión nominal 230 V
Ir
EQUIPOS Y NOTAS

Conmutadores de leva

Conmutadores de leva
Conmutadores de leva
Código Gewiss
Tipo
Corriente nominal
Nº polos
Nº mod. EN 50022
Tensión nominal

Código Gewiss GW96551
Tipo Conmutador (1-2)
Corriente nominal 16 A
Nº polos 1P
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96552
Tipo Conmutador (1-2)
Corriente nominal 16 A
Nº polos 2P
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96553
Tipo Conmutador (1-0-2)
Corriente nominal 16 A
Nº polos 1P
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96554
Tipo Conmutador (1-0-2)
Corriente nominal 16 A
Nº polos 2P
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96555
Tipo Conmutador dos vias (1-2)
Corriente nominal 16 A
Nº polos 2P (1NA+1NC)
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
Código Gewiss GW96556
Tipo Conmutador dos vias (1-2)
Corriente nominal 32 A
Nº polos 2P (1NA+1NC)
Nº mod. EN 50022 1
Tensión nominal 250 V
Ir
EQUIPOS Y NOTAS

Conmutadores

Conmutador amperimétrico
Conmutador amperimétrico
Código Gewiss
Descripción
Corriente nominal
Tensión nominal
Nº mod. EN 50022

Código Gewiss GW96856
Descripción 4 posiciones
Corriente nominal 16 A
Tensión nominal 690 V
Nº mod. EN 50022 3
Ir
EQUIPOS Y NOTAS

Contactores CTR

Contactores
Contactores
Código Gewiss
Corriente nominal (AC-1/AC-7a)
Contactos
Tensión de mando (V)
Nº mod. EN 50022

Código Gewiss GWD6701
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 1NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6702
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 2NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6703
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 2NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6705
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 2NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6706
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 1NA+1NC
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6707
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 1NA+1NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6708
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 3NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6709
Corriente nominal (AC-1/AC-7a) 20 A - CTR20
Contactos 4NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6711
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 2NA
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6712
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 2NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6713
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 3NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6714
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 4NA
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6715
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 4NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6716
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 4NC
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6717
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 4NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6718
Corriente nominal (AC-1/AC-7a) 25 A - CTR25
Contactos 3NA+1NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6721
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 2NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6722
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 3NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6723
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 4NA
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6724
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 4NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6725
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 2NA+2NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6726
Corriente nominal (AC-1/AC-7a) 40 A - CTR40
Contactos 4NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6731
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 2NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6732
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 3NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6733
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 4NA
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6734
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 4NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6735
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 3NA+1NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
Código Gewiss GWD6736
Corriente nominal (AC-1/AC-7a) 63 A - CTR63
Contactos 4NC
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 3
Ir
VER TODO
EQUIPOS Y NOTAS
Contactores de mando manual
Contactores de mando manual
Código Gewiss
Corriente nominal (AC-1/AC-7a)
Contactos
Tensión de mando (V)
Nº mod. EN 50022

Código Gewiss GWD6741
Corriente nominal (AC-1/AC-7a) 20 A - CTRM20
Contactos 2NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6742
Corriente nominal (AC-1/AC-7a) 20 A - CTRM20
Contactos 2NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6743
Corriente nominal (AC-1/AC-7a) 20 A - CTRM20
Contactos 2NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6744
Corriente nominal (AC-1/AC-7a) 20 A - CTRM20
Contactos 1NA+1NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6751
Corriente nominal (AC-1/AC-7a) 25 A - CTRM25
Contactos 2NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6752
Corriente nominal (AC-1/AC-7a) 25 A - CTRM25
Contactos 3NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6753
Corriente nominal (AC-1/AC-7a) 25 A - CTRM25
Contactos 4NA
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6754
Corriente nominal (AC-1/AC-7a) 25 A - CTRM25
Contactos 4NA
Tensión de mando (V) 230 ac - 220 dc
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Relés monoestables RLM

Relé monoestable 16 A
Relé monoestable 16 A
Código Gewiss
Contactos
Tensión de mando (V)
Nº mod. EN 50022

Código Gewiss GWD6601
Contactos 1NA
Tensión de mando (V) 8 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6602
Contactos 1NA
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6603
Contactos 1NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6604
Contactos 1NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6606
Contactos 1 Conmutado
Tensión de mando (V) 8 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6608
Contactos 1 Conmutado
Tensión de mando (V) 12 ac/dc
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6610
Contactos 1 Conmutado
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6611
Contactos 1 Conmutado
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6617
Contactos 1NA+1NC
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6618
Contactos 1NA+1NC
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6619
Contactos 1NA+1NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6624
Contactos 2NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6626
Contactos 2 Conmutado
Tensión de mando (V) 8 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6627
Contactos 2 Conmutado
Tensión de mando (V) 12 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6629
Contactos 2 Conmutado
Tensión de mando (V) 24 ac/dc
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6630
Contactos 2 Conmutado
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6632
Contactos 4NA
Tensión de mando (V) 12 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6633
Contactos 4NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6634
Contactos 4NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
VER TODO
EQUIPOS Y NOTAS

Accesorios para contactores CTR y relés monoestables RLM

Separador
Separador
Código Gewiss
Nº mod. EN 50022

Código Gewiss GWD6766
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS

Telerruptores (Relés paso a paso) RLB

Telerruptor (relé paso a paso) 16 A
Telerruptor (relé paso a paso) 16 A
Código Gewiss
Contactos
Tensión de mando (V)
Nº mod. EN 50022

Código Gewiss GWD6641
Contactos 1NA
Tensión de mando (V) 8 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6642
Contactos 1NA
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6643
Contactos 1NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6644
Contactos 1NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6646
Contactos 1 Conmutado
Tensión de mando (V) 8 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6647
Contactos 1 Conmutado
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6648
Contactos 1 Conmutado
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6649
Contactos 1 Conmutado
Tensión de mando (V) 24 dc
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6650
Contactos 1 Conmutado
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6652
Contactos 1NA+1NC
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6653
Contactos 1NA+1NC
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6654
Contactos 1NA+1NC
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6657
Contactos 2NA
Tensión de mando (V) 12 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6658
Contactos 2NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6659
Contactos 2NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6663
Contactos 2 Conmutado
Tensión de mando (V) 24 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6664
Contactos 2 Conmutado
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6667
Contactos 4NA
Tensión de mando (V) 12 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6668
Contactos 4NA
Tensión de mando (V) 24 ac
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6669
Contactos 4NA
Tensión de mando (V) 230 ac
Nº mod. EN 50022 2
Ir
VER TODO
EQUIPOS Y NOTAS

Accesorios para telerruptores RLB

Mando centralizado
Mando centralizado
Código Gewiss
Funciones
Nº mod. EN 50022

Código Gewiss GWD6671
Funciones Mando centralizado
Nº mod. EN 50022 0.5
Ir
Código Gewiss GWD6672
Funciones Mando de grupo
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS
Separador
Separador
Código Gewiss
Nº mod. EN 50022

Código Gewiss GWD6766
Nº mod. EN 50022 0.5
Ir
EQUIPOS Y NOTAS

Relé de control

Relé de control de corriente alterna monofásico
Relé de control de corriente alterna monofásico
Código Gewiss
Tensión nominal
Corriente controlada (A)
Contactos de salida
Capacidad contacto
Nº mod. EN 50022

Código Gewiss GW96906
Tensión nominal 230 ac
Corriente controlada (A) 10
Contactos de salida 1 Conmutado
Capacidad contacto 5
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Relé de control de fases en un sistema trifásico
Relé de control de fases en un sistema trifásico
Código Gewiss
Tensión nominal
Tensión controlada (V)
Asimetría regulable
Contactos de salida
Capacidad contacto
Nº mod. EN 50022

Código Gewiss GW96907
Tensión nominal 230/400 ac
Tensión controlada (V) 230/400 ac
Asimetría regulable 5% ... 25%
Contactos de salida 1 Conmutado
Capacidad contacto 5
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Relé de control de subtensión monofásico AC o DC
Relé de control de subtensión monofásico AC o DC
Código Gewiss
Tensión nominal
Tensión controlada (V)
Contactos de salida
Capacidad contacto
Nº mod. EN 50022

Código Gewiss GW96908
Tensión nominal 24 ac/dc - 230 ac
Tensión controlada (V) 24 ac/dc - 230 ac
Contactos de salida 1 Conmutado
Capacidad contacto 5
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Relé de control de subtensión trifásico AC
Relé de control de subtensión trifásico AC
Código Gewiss
Tensión nominal
Tensión controlada (V)
Contactos de salida
Capacidad contacto
Nº mod. EN 50022

Código Gewiss GW96909
Tensión nominal 230/400 ac
Tensión controlada (V) 230/400 ac
Contactos de salida 1 Conmutado
Capacidad contacto 5
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS

Relé de gestión de cargas P-COMFORT

Relé de gestión de cargas P-Comfort (versión con cable)
Relé de gestión de cargas P-Comfort (versión con cable)
Código Gewiss
Tensión nominal
Corriente nominal
Tipo contacto relé
Capacidad contacto relé
Nº mod. EN 50022

Código Gewiss GWD6916
Tensión nominal 230 ac
Corriente nominal 32 A
Tipo contacto relé Conmutador (libre de potencial)
Capacidad contacto relé 16 A AC1 250 V ac
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS
Relé de gestión de cargas P-Comfort (versión radio frecuencia)
Relé de gestión de cargas P-Comfort (versión radio frecuencia)
Código Gewiss
Tensión nominal
Corriente nominal
Tipo contacto relé
Capacidad contacto relé
Nº mod. EN 50022

Código Gewiss GWA1916
Tensión nominal 230V ac
Corriente nominal 32 A
Tipo contacto relé Conmutador (libre de potencial)
Capacidad contacto relé 16 A AC1 250 V ac
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS
Relé de gestión de cargas P-COMFORT KNX - IP20 - Montaje en carril DIN
Relé de gestión de cargas P-COMFORT KNX - IP20 - Montaje en carril DIN
Código Gewiss
Tensión de alimentación
Corriente nominal
Tipo contacto relé
Capacidad contacto relé
N. módulos DIN

Código Gewiss GWA9916
Tensión de alimentación 230 V ac - 50 Hz
Corriente nominal 32 A
Tipo contacto relé Conmutador (libre de potencial)
Capacidad contacto relé 16 A AC1 250 V ac
N. módulos DIN 2
Ir
EQUIPOS Y NOTAS

Accesorios para P-COMFORT RF ZIGBEE (versión radio frecuencia)

Clavija inteligente RF ZIGBEE - Norma alemana - 230V AC
Clavija inteligente RF ZIGBEE - Norma alemana - 230V AC
Código Gewiss
Tipo de clavija
Base tipo
Dimensiones ØxH (mm)
Color

Código Gewiss GWA1526
Tipo de clavija 2P+T - 10A
Base tipo 2P+T - 10A
Dimensiones ØxH (mm) 41x45
Color Blanco
Ir
EQUIPOS Y NOTAS
Actuador ZigBee 1 canal con medida de potencia
Actuador ZigBee 1 canal con medida de potencia
Código Gewiss
Tensión de alimentación
N. canales de salida
Contactos de salida
Dimensiones BxHxP (mm)

Código Gewiss GWA1523
Tensión de alimentación 230V ac - 50 Hz
N. canales de salida 1
Contactos de salida 1 NA 10A (AC1) 230 V ca
Dimensiones BxHxP (mm) 42x40x20
Ir
EQUIPOS Y NOTAS
Tapa ciega para alojamiento de interfaz de contactos y actuador ZigBee
Tapa ciega para alojamiento de interfaz de contactos y actuador ZigBee
Código Gewiss
Color
N. módulos

Código Gewiss GW10750
Color Blanco brillante
N. módulos 1
Ir
Código Gewiss GW15750
Color Satén blanco
N. módulos 1
Ir
Código Gewiss GW13750
Color Beige satinado natural
N. módulos 1
Ir
Código Gewiss GW12750
Color Negro satinado
N. módulos 1
Ir
Código Gewiss GW14750
Color Titanio brillante
N. módulos 1
Ir
EQUIPOS Y NOTAS

Kit P-COMFORT RF ZIGBEE (versión radio frecuencia)

Kits preconfigurados P-Comfort RF ZIGBEE y Smart plug
Kits preconfigurados P-Comfort RF ZIGBEE y Smart plug
Código Gewiss
N. clavijas incluído

Código Gewiss GWA1911
N. clavijas incluído 1
Ir
Código Gewiss GWA1912
N. clavijas incluído 2
Ir
EQUIPOS Y NOTAS

Disyuntor BIOCOMFORT

Disyuntor con función auto-aprendizaje
Disyuntor con función auto-aprendizaje
Código Gewiss
Tensión nominal
Corriente nominal
Tensión de monitorización (V)
Nº mod. EN 50022

Código Gewiss GW96339
Tensión nominal 230 ac
Corriente nominal 16 A
Tensión de monitorización (V) 5 - 230 dc
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Resistencia de carga
Resistencia de carga
Código Gewiss
Tensión nominal

Código Gewiss GW96340
Tensión nominal 230 ac
Ir
EQUIPOS Y NOTAS

Programación

Temporizadores

Temporizador multifunción
Temporizador multifunción
Código Gewiss
Tensión de mando
Campo de regulación
Tipo de contactos
Capacidad contactos - In
Nº mod. EN 50022

Código Gewiss GW96814
Tensión de mando 24....240 ac/dc
Campo de regulación 0,05 s - 100 h
Tipo de contactos 1 Conmutado
Capacidad contactos - In 8 A
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Temporizador asimetrico
Temporizador asimetrico
Código Gewiss
Tensión de mando
Campo de regulación
Tipo de contactos
Capacidad contactos - In
Nº mod. EN 50022

Código Gewiss GW96815
Tensión de mando 12....240 ac/dc
Campo de regulación 0,05 s - 100 h
Tipo de contactos 1 Conmutado
Capacidad contactos - In 8 A
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Temporizador luz de escalera
Temporizador luz de escalera
Código Gewiss
Tensión nominal
Campo de regulación
Tipo de contactos
Capacidad contactos - In
Nº mod. EN 50022

Código Gewiss GW96809
Tensión nominal 230 ac
Campo de regulación 30 s - 12 min
Tipo de contactos 1 NA
Capacidad contactos - In 16 A
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS

Interruptores horarios analógicos/electromecánicos TMR

Inetrruptores horarios diarios compactos
Inetrruptores horarios diarios compactos
Código Gewiss
Reserva de carga
Tipo de contactos
Capacidad contactos
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6771
Reserva de carga No
Tipo de contactos 1 NA
Capacidad contactos 16 A
Tensión nominal 230V ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6772
Reserva de carga 150 h
Tipo de contactos 1 NA
Capacidad contactos 16 A
Tensión nominal 230V ac
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Interruptor horario diario
Interruptor horario diario
Código Gewiss
Reserva de carga
Tipo de contactos
Capacidad contactos
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6773
Reserva de carga 150 h
Tipo de contactos 1 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS
Interruptor horario semanal
Interruptor horario semanal
Código Gewiss
Reserva de carga
Tipo de contactos
Capacidad contactos
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6776
Reserva de carga 150 h
Tipo de contactos 1 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Nº mod. EN 50022 2.5
Ir
EQUIPOS Y NOTAS

Interuptores horarios digitales TMR

Interruptor horario semanal compacto
Interruptor horario semanal compacto
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Reserva de carga
Nº mod. EN 50022

Código Gewiss GWD6781
Tipo de contactos 1 NA
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 4 años
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Inetrruptores horarios semanales
Inetrruptores horarios semanales
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Reserva de carga
Nº mod. EN 50022

Código Gewiss GWD6782
Tipo de contactos 1 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 5 años
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6783
Tipo de contactos 2 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 5 años
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Interruptor crepuscular TMR

Interruptor crepuscular (sonda exterior incluida)
Interruptor crepuscular (sonda exterior incluida)
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Ajuste de la luminosidad
Nº mod. EN 50022

Código Gewiss GWD6779
Tipo de contactos 1 NA
Capacidad contactos 16 A
Tensión nominal 230V ac
Ajuste de la luminosidad 1...100 lux
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Sonda exterior de recambio
Sonda exterior de recambio
Código Gewiss
Apto para

Código Gewiss GWD6780
Apto para Interruptor crepuscular GWD6779
Ir
EQUIPOS Y NOTAS

Interruptores astronómicos TMR

Interruptor astronómico con programación simplificada
Interruptor astronómico con programación simplificada
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Reserva de carga
Nº mod. EN 50022

Código Gewiss GWD6785
Tipo de contactos 1 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 5 años
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS
Interruptor astronómico
Interruptor astronómico
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Reserva de carga
Nº mod. EN 50022

Código Gewiss GWD6786
Tipo de contactos 2 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 3 años
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Interruptores combinados horario/astronómico TMR

Interruptor horario y astronómico
Interruptor horario y astronómico
Código Gewiss
Tipo de contactos
Capacidad contactos
Tensión nominal
Reserva de carga
Nº mod. EN 50022

Código Gewiss GWD6788
Tipo de contactos 1 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 5 años
Nº mod. EN 50022 2
Ir
Código Gewiss GWD6789
Tipo de contactos 2 Conmutado
Capacidad contactos 16 A
Tensión nominal 230V ac
Reserva de carga 5 años
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Medición

Voltímetros

Amperímetros

Escalas intercambiables para amperímetro analógico GW 96 878
Escalas intercambiables para amperímetro analógico GW 96 878
Código Gewiss
Fondo escala (A)

Código Gewiss GW96971
Fondo escala (A) 40
Ir
Código Gewiss GW96972
Fondo escala (A) 50
Ir
Código Gewiss GW96973
Fondo escala (A) 60
Ir
Código Gewiss GW96974
Fondo escala (A) 100
Ir
Código Gewiss GW96975
Fondo escala (A) 150
Ir
Código Gewiss GW96976
Fondo escala (A) 250
Ir
Código Gewiss GW96977
Fondo escala (A) 400
Ir
Código Gewiss GW96978
Fondo escala (A) 600
Ir
Código Gewiss GW96979
Fondo escala (A) 1000
Ir
Código Gewiss GW96980
Fondo escala (A) 1200
Ir
Código Gewiss GW96981
Fondo escala (A) 1500
Ir
VER TODO
Amperímetro digital a través del transformador de corriente
Amperímetro digital a través del transformador de corriente
Código Gewiss
Calibre
Tensión de alimentación
Precisión
Nº mod. EN 50022

Código Gewiss GW96879
Calibre 5 - 999 A
Tensión de alimentación 230 V ac
Precisión 0,5
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Contadores de energía

Contadores de energía monofásica digitales para conexión directa - IP20 - Montaje en carril DIN
Contadores de energía monofásica digitales para conexión directa - IP20 - Montaje en carril DIN
Código Gewiss
Tipo MID
N. dígitos
Precisión
Corriente
nominal
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6801
Tipo MID No
N. dígitos 5 unidades+2 decimales
Precisión 1
Corriente
nominal 40 A
Tensión nominal 230 ac
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6802
Tipo MID Si
N. dígitos 5 unidades+2 decimales
Precisión 1
Corriente
nominal 40 A
Tensión nominal 230 ac
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS
Contadores digitales de energía trifásica - IP20 - Montaje en carril DIN
Contadores digitales de energía trifásica - IP20 - Montaje en carril DIN
Código Gewiss
Tipo MID
N. dígitos
Precisión
Conexión
Tensión nominal
Nº mod. EN 50022

Código Gewiss GWD6807
Tipo MID Si
N. dígitos 6 unidades+2 decimales
Precisión 1 (energía activa) 2 (energía reactiva)
Conexión Directa (Imax=80A)
Tensión nominal 400 ac
Nº mod. EN 50022 4
Ir
Código Gewiss GWD6809
Tipo MID Si
N. dígitos 6 unidades+2 decimales
Precisión 1 (energía activa) 2 (energía reactiva)
Conexión Mediante T.A./5 A
Tensión nominal 400 ac
Nº mod. EN 50022 4
Ir
EQUIPOS Y NOTAS
Interfaz de comunicación para contadores de energía monofásica y trifásica
Interfaz de comunicación para contadores de energía monofásica y trifásica
Código Gewiss
Tecnología
Nº mod. EN 50022

Código Gewiss GW90876
Tecnología KNX
Nº mod. EN 50022 1
Ir
Código Gewiss GWD6820
Tecnología RS485 MODBUS
Nº mod. EN 50022 1
Ir
EQUIPOS Y NOTAS

Cuentahoras

Cuentahoras
Cuentahoras
Código Gewiss
N. dígitos
Precisión
Nº mod. EN 50022

Código Gewiss GWD6911
N. dígitos 5 unidades+2 decimales
Precisión 1/100 h (36 s.)
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Multímetro

Multímetro tensión-intensidad
Multímetro tensión-intensidad
Código Gewiss
Tipo de display
Tensión nominal
Tamaños medidos
Precisión
Nº mod. EN 50022

Código Gewiss GW96897
Tipo de display LED 3 unidades en 3 rayas
Tensión nominal 230 ac
Tamaños medidos V, I
Precisión 0,5
Nº mod. EN 50022 2
Ir
EQUIPOS Y NOTAS

Analizador de red

Analizador de red
Analizador de red
Código Gewiss
Tipo de display
Tamaños medidos
Precisión
Nº mod. EN 50022

Código Gewiss GW96899
Tipo de display LCD
Tamaños medidos V, I, f, W, VAR, VA, kWH, kVARH, Factor de potencia
Precisión 2
Nº mod. EN 50022 4
Ir
EQUIPOS Y NOTAS

Transformadores de corriente

Transformadores de corriente con secundario 5 A
Transformadores de corriente con secundario 5 A
Código Gewiss
