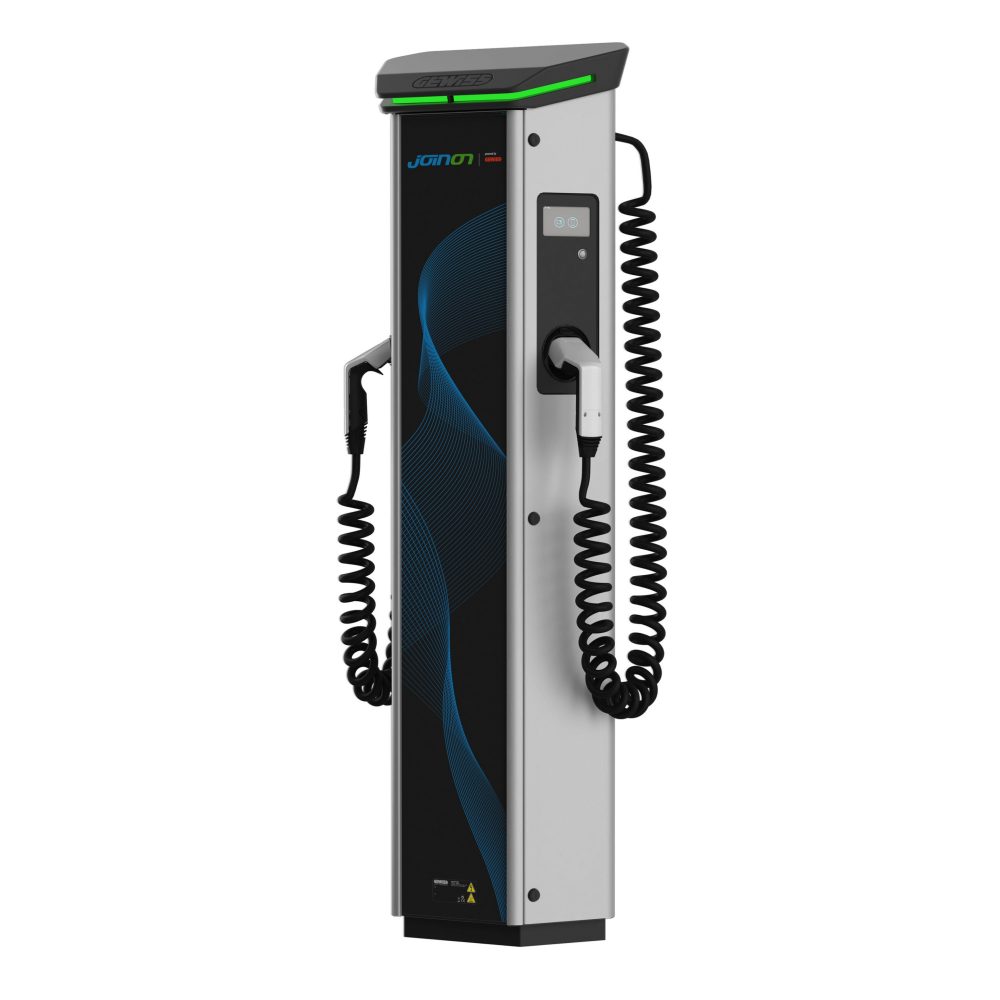

SLOUPEK I-ON EVO – ZÁSUVKA T2C - ŘÍZENÝ PŘÍSTUP V N/P REŽIMU – WiFi + LAN – 22 KW+22 KW – RFID – DC SVODOVÝ PROUD + MCB + RCD – MID

Kód: GWJ1514T

Řada: JOINON
Nabíjecí stanice pro elektromobily I-ON EVO

Nabíjecí jednotky I-ON EVO (podlahové) a I-ON EVO WALL (nástěnné) jsou řešením společnosti JOINON pro poloveřejné a veřejné použití, které je navrženo tak, aby odolalo nárazům, namáhání, vandalismu, povětrnostním vlivům atd., a jsou také připraveny pro plnou konektivitu v kombinaci s platformou a aplikací JOINON EVO. Jedinečný šestihranný design umožňuje jednotkám přizpůsobit se jakékoli městské situaci a konfiguraci parkoviště s optimálním uživatelským komfortem díky zásuvným modulům odolným proti vandalismu, které jsou vybaveny barevnými grafickými displeji, jež zajišťují lepší využití služeb pro řidiče elektromobilů. Jsou k dispozici se standardní grafikou JOINON, kterou lze na přání upravit.

IP55

IK11

Technické informace

Informace

Stáhnout

Certifikáty

Způsob nabíjení Režim 3

Nabíjecí zásuvky Typ 2

Typ konektoru Mobilní konektor typu 2

Délka kabelu (pokud je k dispozici) Spirálový / 4 metry

Elektrické charakteristiky VSTUP -

Napájecí zdroj (vstup-výstup) 5 x 70 mm²

Jmenovitý proud 64 A

Celkový výkon 44 W

Elektrické charakteristiky VÝSTUP -

Jmenovité napětí 400 V

Celkový maximální proud 32 A + 32 A

Výkon
max. 22 kW + 22 kW

Tepelně-magnetická ochrana 40 A – 4P – křivka D

Typ ochrany proti reziduálnímu proudu 40 A – 4P – typ A

Ochrana uživatele DC svodový proud 6 mA

Měřič Měřič MID

Funkční charakteristiky -

Konektivita Wifi+Ethernet

Komunikace OCPP 1.6J

Řízení zatížení DLM/OCPP

Aktivace nabíjení RFID nebo aplikace

Lidské rozhraní 4,3'' grafický displej

Nadřazený/podřízený systém Ano

Aktualizace „vzduchem“ Ano

Programovatelný vzdálený kontakt Ano

Restart -

Místní směrnice -

- -

Mechanické charakteristiky -

Instalace Uzemnění (montážní základna součástí vybavení)

Materiál Ocelový plech

Vnější barva Grey Chassis, Cap RAL7016

Povrchová úprava Epoxy powder coating

Krytí
IP IP55

Mechanický
odpor IK11

Provozní teplota Od -25 °C do +55 °C

Dostupné příslušenství -

Karta RFID GWJ8002

Sady modemu 4G GWJ8013

Rámeček pro upevnění na zem GWJ8021

Sada DLM CT KIT pro správu zatížení Třífázový GWJ8038 /
GWD6809+GWD6821+CT (GWD96441÷GWD96447) přes 100 A

Ware Number 85044060

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Instalační příručka

Informace a obecná doporučení

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

VLASTNOSTI: ideální řešení pro nabíjení za poplatek nebo užitečné pro vykazování spotřeby, protože je vybaveno elektroměrem s certifikací MID. Poskytují řízený přístup k nabíjení prostřednictvím jedné nebo více karet RFID nebo s autorizací prostřednictvím aplikací JOINON nebo jiných eMSP. Prostřednictvím aplikací JOINON je možné sledovat spotřebu, dostávat oznámení o stavu systému a nabíjecí stanice a mnoho dalšího. Pro dynamické řízení zatížení (DLM) doporučujeme na každé zásuvce použít kromě modulu IP (GWD6821) a uzavřených ampérometrických transformátorů (kódy GW96447 až GW96453), které jsou k dispozici v katalogu Energy, také elektroměr (GWD6809), aby se zabránilo přetížení (a tím i výpadkům proudu) a aby se využila funkce Solar Boost, která umožňuje nabíjení elektromobilu přebytečnou energií vyrobenou přítomnými fotovoltaickými panely. S využitím technologie DLM lze tyto produkty vzájemně propojit prostřednictvím ethernetového připojení v nadřazeném/podřízeném režimu a optimálně vyvážit maximální nabíjecí výkon pro každý sloupek. Na přání přizpůsobitelný přední panel. Lze přidat příslušenství ve formě sady 4G modemu (GWJ8013).
VYBAVENÍ: 2 zásuvkové moduly T2, každý vybavený 4,3“ barevným grafickým TFT displejem s tlačítkem pro výběr jazyka rozhraní a čtečkou RFID. LED kontrolky signalizující uživatelský stav. Integrované SPD. Verze s mobilním konektorem jsou vybaveny spirálovým kabelem s maximálním natažením na 4 m a integrovaným krytem nabíjecí stanice. 2 uživatelské karty RFID.
