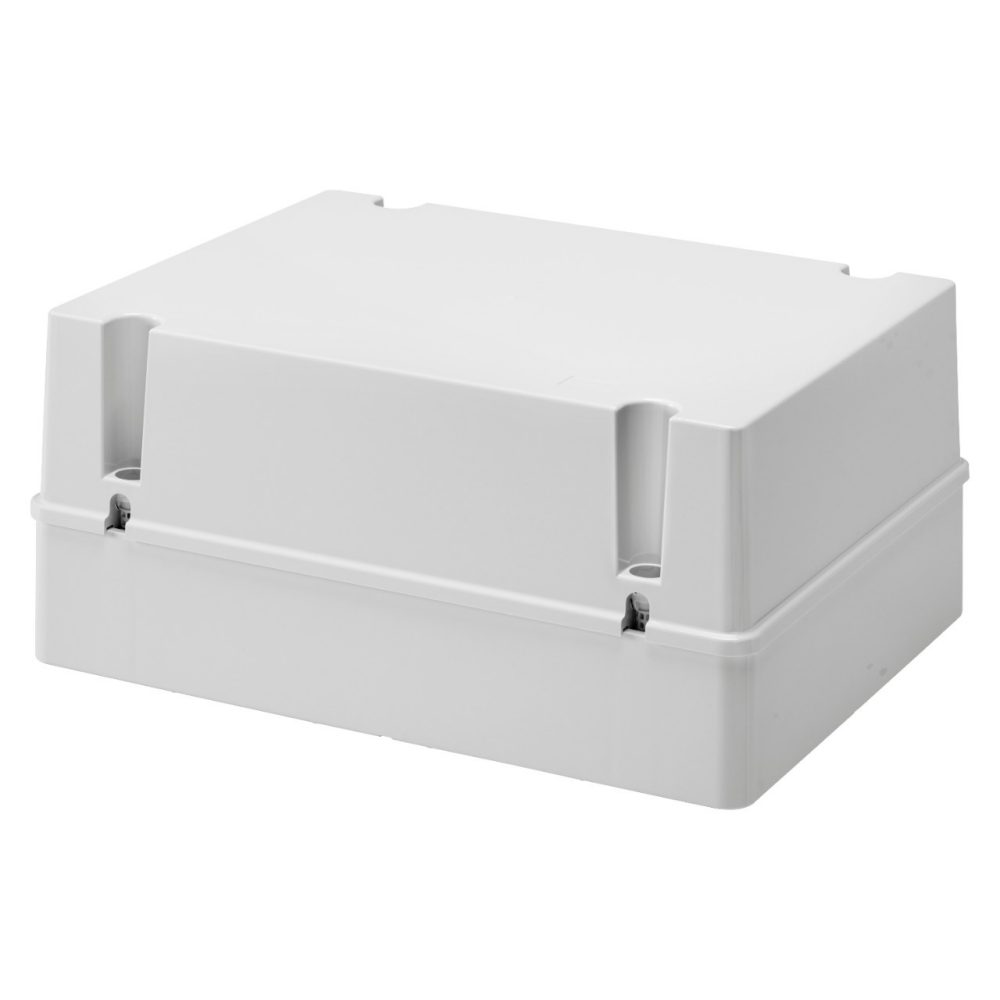

KRABICE NA ROZVODY A NA ELEKTRICKÉ A ELEKTRONICKÉ VYBAVENÍ – S HLADKÝM HLUBOKÝM VÍKEM – IP56 – VNITŘNÍ ROZMĚRY 380X300X180 – S HLADKÝMI STĚNAMI

Kód: GW44420

Řada: Řada 44 CE
Technopolymerové vodotěsné spojovací krabice pro montáž na povrch

Řada spojovacích krabic CE 44 se skládá ze 3 skupin vyrobených z různých technopolymerů (dvě z nich jsou bez halogenů) a jsou k dispozici v 11 velikostech s běžnou nebo vysokokapacitní základnou, vysokým nebo nízkým víkem, prázdným nebo průhledným víkem, hladkými stěnami nebo s kabelovými vývodkami s rychlým vstupem.

IP56

IK08

650 °C

110 °C

Technické informace

Informace

Stáhnout

Certifikáty

Třída
izolace II (podle norem IEC 61140)

Barva Šedá RAL 7035

Krytí
IP IP56

Materiál Technopolymer GWPLAST 120

Mechanický
odpor IK08

Vnitřní rozměry
DxVxH (mm) 380x300x180

Max. možný Ø
otvorů 48 mm

Šrouby víka
(počet a typ) 4 izol. plombovatelné zavěšené

Aplikace Průmyslové využití

Zkouška žhavou smyčkou 650 °C

Víko Hluboké šroubované

Provozní teplota -25 +60 °C

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 02211

Tepelné zatížení s kuličkou 110 °C

Utahovací moment
šroubů 1.8 Newton/Meter

Stěny Hladký

Příslušenství pro obnovu izolace GW44621, GW44623

Ware Number 85381000

Product Data Sheet

3D krokové kreslení

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

DODÁVANÉ PŘÍSLUŠENSTVÍ: Šroubové krytky GW44421 pro dvojitou izolaci.
POZNÁMKY: pro obnovení dvojité izolace a původního stupně krytí IP krabic použijte izolační šroubové krytky nebo konzoly pro montáž na povrch pro krabice o rozměrech minimálně 190x140 mm.
CHARAKTERISTIKA: pro kódy GW44417; GW44418; GW44419; GW44420; GW44421 Ui=1000 V v souladu s normou EN 60670-1 a EN 60670-22.
Pro aplikace ve fotovoltaickém prostředí použijte konzoly pro upevnění na stěnu – kód GW44621.
