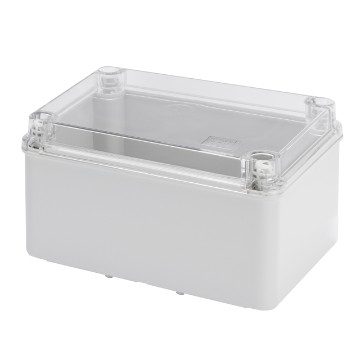

SPOJOVACÍ KRABICE S VYSOKOKAPACITNÍM DNEM A PRŮHLEDNÝM PLNÝM ŠROUBOVANÝM VÍKEM – IP56 – VNITŘNÍ ROZMĚRY 240X190X130 – HLADKÉ STĚNY – ŠEDÁ RAL 7035

Kód: GW44138

Řada: Řada 44 CE
Technopolymerové vodotěsné spojovací krabice pro montáž na povrch

Řada spojovacích krabic CE 44 se skládá ze 3 skupin vyrobených z různých technopolymerů (dvě z nich jsou bez halogenů) a jsou k dispozici v 11 velikostech s běžnou nebo vysokokapacitní základnou, vysokým nebo nízkým víkem, prázdným nebo průhledným víkem, hladkými stěnami nebo s kabelovými vývodkami s rychlým vstupem.

IP56

IK08

650 °C

85 °C

Technické informace

Informace

Stáhnout

Certifikáty

Třída
izolace II (podle norem IEC 61140)

Barva Šedá RAL 7035

Krytí
IP IP56

Materiál Technopolymer GWPLAST 75

Mechanický
odpor IK08

Efektivní výška
dna 100 mm

Vnitřní rozměry
DxVxH (mm) 240x190x130

Max. možný Ø
otvorů 54 mm

Šrouby víka
(počet a typ) 4 izol. plombovatelné zavěšené

Aplikace Běžné spojky

Zkouška žhavou smyčkou 650 °C

Barva víka Průhledný

Víko Plné šroubované

Provozní teplota -25 +60 °C

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 02210

Tepelné zatížení s kuličkou 85 °C

Utahovací moment
šroubů 1.8 Newton/Meter

Typ dna Vysoká kapacita

Stěny Hladký

Příslušenství pro obnovu izolace GW44621, GW44622

Ware Number 85381000

Product Data Sheet

Výkres DXF

3D krokové kreslení

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: pro obnovení dvojité izolace a původního stupně krytí IP krabic použijte oddělovací šroubové krytky nebo konzoly pro montáž na povrch pro krabice o rozměrech alespoň 190x140 mm.
Všechny kombinace krabice a rámečku se zadní montáží naleznete v přehledu.
POUŽITÍ: používá se pro připojení elektroinstalačních trubek do Ø50 mm.
CHARAKTERISTIKA: pro kódy GW44137; GW44138; GW44139; GW44140, Ui=750 V v souladu s normou EN 60670-1 a EN 60670-22.
Pro aplikace ve fotovoltaickém prostředí použijte konzoly pro upevnění na stěnu – kód GW44621.
