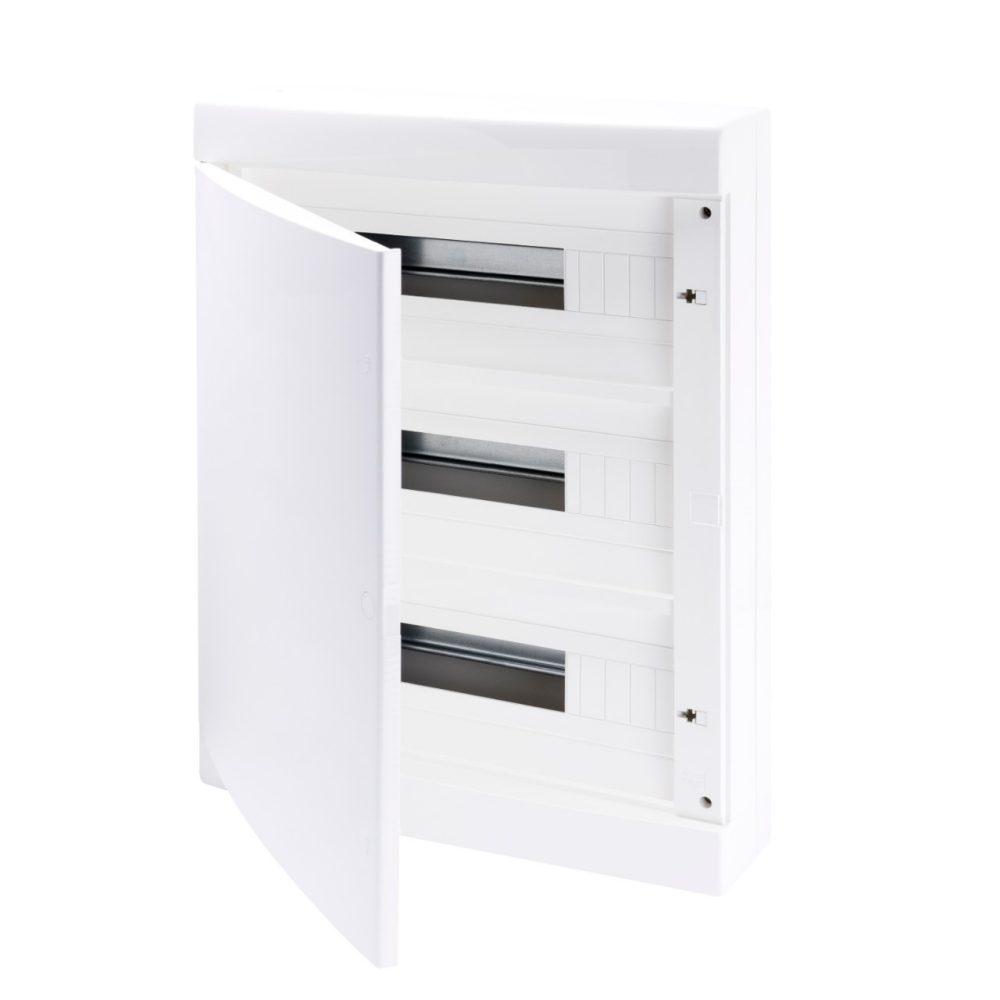

DEKORATIVNÍ ROZVADĚČ S HLADKÝMI STĚNAMI – PŘEDPŘIPRAVENO PRO SVORKOVNICI – PRÁZDNÁ DVÍŘKA – (18X3) 54 M IP40

Kód: GW40071

Řada: Řada 40 CD
Rozvodnice a rozvaděče pro montáž na povrch

Řídicí jednotky řady 40CD, dostupné ve verzi s průhlednými nebo zaslepovacími dvířky a ve velikostech od 8 do 72 modulů, zaručují estetickou integraci se všemi typy nábytku. Nabídka zahrnuje: Vodotěsné panely 40CDK – IP65 s vyjímatelným rámem (od 24M) a zaváděcími panely; příslušenství s elektroinstalačními kanály, zámky, estetickými kryty a zaslepovacími panely; vodotěsné řídicí jednotky 40CD – IP55 s vrtacími šablonami na stěnách, dvířka se zámkem pro každou modulární řadu; řídicí jednotky 40CD chráněné nábytkem – IP40 až 72M ve verzi s kouřovými a zaslepovacími dvířky; řídící jednotky 40CD bez dvířek – IP40. Všechny materiály jsou bez halogenů.

IP40

IK08

650 °C

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Třída
izolace II (podle norem IEC 61140)

Barva Bílá RAL 9016

Vnější rozměry
DxVxH (mm) 400x550x130

Krytí
IP IP40

Rozptýlený
výkon (W) 63

Mechanický
odpor IK08

Jmenovité
napětí 400 V

Barva
dvířek Prázdná

Počet modulů
EN 50022 54 (18x3)

Jmenovitý
proud 125 A

Zkouška žhavou smyčkou 650 °C

Provozní teplota -25 +60 °C

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Tepelné zatížení s kuličkou 70 °C

Příslušenství pro obnovu izolace Šroubové krytky (GW44623) nebo upevňovací konzoly z pryskyřice (GW44621)

Norma EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49

Izolační
napětí 750 V

Max. počet instalovatelných
svorkovnic 2 x 18 modulů

Ware Number 85381000

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

Zobrazit certifikát

VYBAVENÍ A POZNÁMKY

DODÁVANÉ PŘÍSLUŠENSTVÍ: masky modulů, štítky obvodů. Samolepicí štítek k vyplnění pro certifikaci podle normy CEI 23-51. GW40069, GW40071, GW40073 vybavené odnímatelným rámem pro provádění operací zapojení mimo rozvaděč.
POZNÁMKY: Rozptýlený výkon vypočtený podle CEI 23-49. Pro perforaci použijte frézu GW52401. K obnovení dvojité izolace použijte příslušné dodané příslušenství (masky modulů a šroubové krytky nebo konzoly pro montáž na povrch).
CHARAKTERISTIKA: tepelné zatížení s kuličkou rovné 70 °C.
INSTALACE: možné kombinace rozvaděče a svorkovnice viz souhrn „KOMPATIBILITA ROZVADĚČŮ S MONTÁŽÍ NA POVRCH S DVOUPÓLOVÝMI A JEDNOPÓLOVÝMI SVORKOVNICEMI“ v průvodcích pro výběr řady 40CD.
