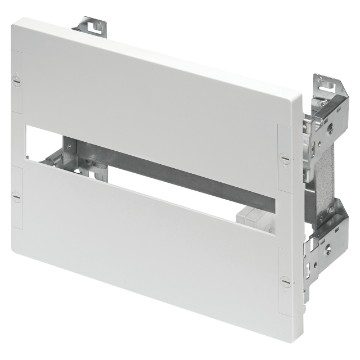

SADA VÝKONOVÝCH JISTIČŮ A ODPÍNAČŮ – UPEVNĚNÍ NA RÁMEČEK A LIŠTU DIN – MTX160c/160/250 – BD – MSS160 – PRO ROZVODNICE B=585 MM – ŠEDÁ RAL7035

Kód: GW46572F

Řada: Řada 46
Vodotěsné rozvodnice a automatizační rozvodnice pro montáž na povrch

Nabídka zahrnuje: Rozvodnice 46 QP – monoblokový, bezhalogenový polyester plněný skelnými vlákny, stupeň krytí IP66; rozvodnice 46 QM – IP55 z kovu; rozvodnice 46 QX – IP55 z nerezové oceli; rozvodnice 44 CEP – monoblok, technopolymer bez halogenů. Rozvodnice 46 QP, QM a 44 CEP jsou k dispozici ve verzích s průhlednými a prázdnými dvířky. Rozvodnice 46 QP, QM a QX navíc obsahují příslušenství Fast & Easy s kovovým zacvaknutím.

Technické informace

Informace

Stáhnout

Certifikáty

Barva Šedá RAL 7035

Výška 2 moduly

Pro standardní
rozvodnice (mm) 585

Dodávané příslušenství Upevňovací příslušenství

MSX
Typ MSX/M 160c – MSX/M 250c – MSX/D 125 – MSX/D 160 – MSX/D 250

Poloha
RCD -

Typ
odpojovače MSS 160

Upevnění
zařízení Rámeček, lišta DIN EN 50022

Vhodné
pro 46QP – 46QM – 46QX

Elektrokód 0303

Ware Number 85389099

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: panely s okny H=45mm; upínací a těsnící 1/4otáčkové šrouby; upevněno na sloupky.
Předběžné uspořádání pro svisle umístěná zařízení. Plastový materiál bez halogenů v souladu s normou EN 60754-2 (CEI EN 50267-2-2).
DODÁVANÉ PŘÍSLUŠENSTVÍ: upevňovací příslušenství.
POZNÁMKY: MSX/M 160c (3P i 4P) musí být připevněn k liště DIN pomocí konzol sady GWD8875.
MSX/M 250c, MSX/D 125, MSX/D 160 a MSX/D 250 (3P i 4P) vyžadují sadu GWD8876.
Doporučujeme vždy vložit prázdný panel nad sadu lisovaného pouzdra/odpínače, aby se usnadnilo umístění kabelu v případě vstupu kabelu zespodu. MSX lze nainstalovat společně s MSS na stejnou lištu DIN pomocí hloubkového nástavce GWD3317 pro kompenzaci různých výšek
Uvedený špičkový proud jednocestného spínače (v souladu s předpokládaným zkratovým proudem v místě instalace) NESMÍ být vyšší než 17 kA.
Předpokládaný zkratový proud v napájecím vedení hlavního vypínače rozvodnice NESMÍ být vyšší než 10 kA.
