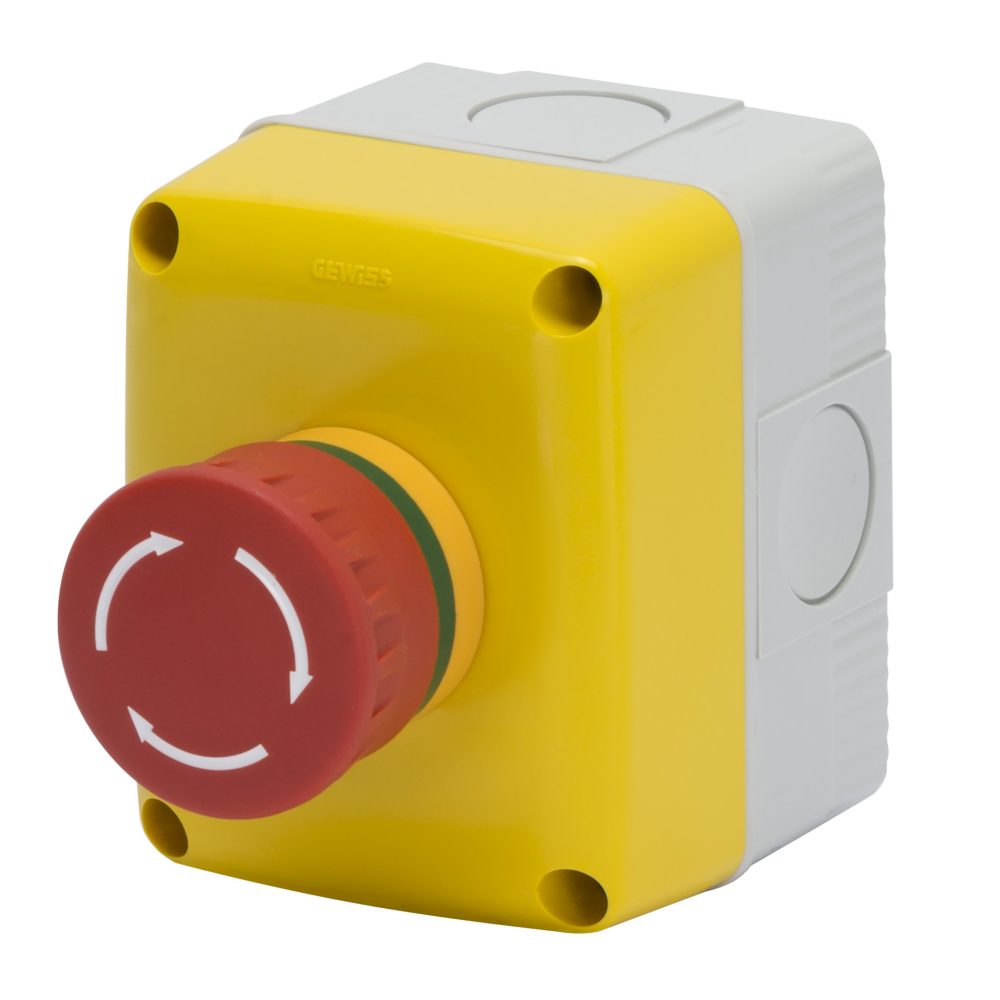

ROZVADĚČE VČETNĚ OVLÁDACÍHO PRVKU – 1 POZICE – 1NO 1NC – NOUZOVÝ – IP66

Kód: GW27202

Řada: Řada 74 PS
Tlačítka, voliče a kontrolky Ø22 mm

Řada 74 PS je systém tlačítek, voličů a kontrolek (průměr 22 mm) se stupněm krytí IP66 pro vytvoření skutečného rozhraní mezi člověkem a strojem při současném ovládání provozního stavu pohonů a zařízení pro zajištění nejvyšších bezpečnostních standardů. Řada zahrnuje šest typů prázdných rozvaděčů s 1 až 12 moduly a rozvaděče, které jsou vybaveny tlačítky a kontakty.

IP66

650 °C

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Popis S tlačítkem

Počet
modulů 1

Barva Žlutý kryt

Typ vylamovacích otvorů Odnímatelné pomocí nástroje

Krytí
IP IP66

Třída
izolace II

Šrouby víka Nerezová ocel

Utahovací moment
šroubů 0.8 Newton/Meter

Vnější rozměry
DxVxH (mm) 66x82x65

Kontakty 1 NO – 1 NC

Ovládací prvky
Ø22 Nouzové tlačítko (červená)

Zkouška žhavou smyčkou 650 °C

Tepelné zatížení s kuličkou 70 °C

Norma EN 60947-1 – EN 60947-5-1

Instalační
teplota -25 +60 °C

Elektrokód 0212

Ware Number 85381000

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Prohlášení o shodě

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: 3sedlová příruba. Maximální vyčnívání ovládacího prvku z kontejneru: GW27201, GW20203, GW27204 – 20 mm; GW27202 – 25 mm.
GW27202: žluté víko, tlačítko s hřibovou hlavou s držákem.
GW27204: přímé napájení, včetně spojky BA9S, max 380 V – 2 W, žárovka není součástí dodávky, ovládací prvky Ø 22 pro chod (zelená), stop (červená) , signalizace (bílá).
Kompletní izolace, v souladu s normou IEC 536.
