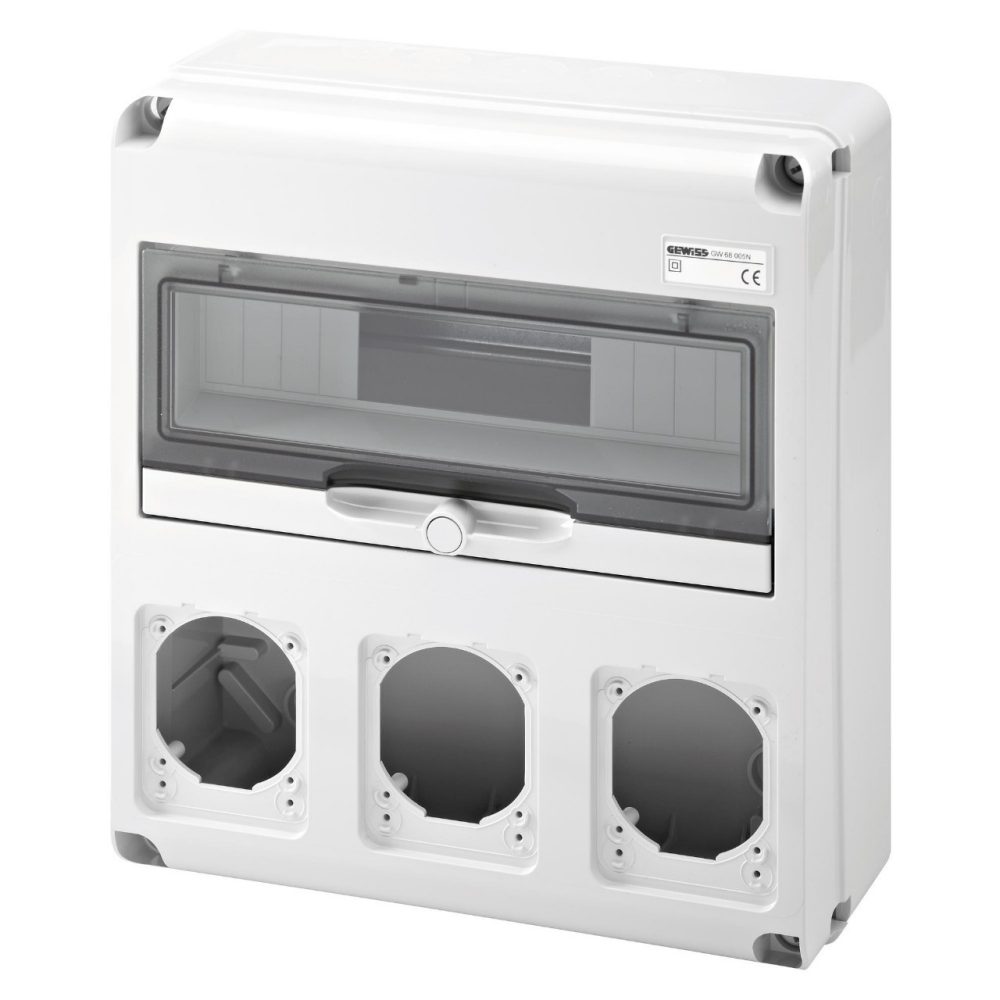

Q-DIN 14 MODULŮ – 3 PŘÍRUBY IEC 309 16/32 A IP44/67 – IP65

Kód: GW68005N

Řada: Řada 68 Q-DIN
Rozvodnice

Kompletní systém rozvodnic IP65 pro rozvod energie v terciárním, komerčním sektoru a aplikacích v budovách, dostupný jak prázdný, tak s předem zapojený, v souladu s mezinárodní normou IEC 61439. Řada Q-DIN obsahuje rozvodnice od 5 do 20 modulů DIN plus doplňkové moduly 14 nebo 20 M pro přidání ještě více pozic DIN. Lze do nich umístit zásuvky pro zapuštěnou montáž a blokované zásuvky do 63 A a lze je kombinovat s četným příslušenstvím.

IP65

650 °C

IK08

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Barva Šedá RAL 7035

Krytí
IP IP65

Počet modulů
EN 50022 14

Zásuvka
vhodná pro uložení do pouzdra 3 IEC 309 16/32 A IP44/67

Typ
instalace Montáž na povrch

Rozptýlený
výkon A (W) 24

Rozptýlený
výkon B (W) 64

Soulad s normami EN 62208

Zkouška žhavou smyčkou 650 °C

Mechanický
odpor IK08

Provozní teplota -25 +40 °C

Tepelné zatížení s kuličkou 70 °C

Třída
izolace II

Verze Prázdný

Ware Number 85381000

Product Data Sheet

Výkres DXF

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka (IT)

Uživatelská příručka (EN)

Uživatelská příručka (FR)

Uživatelská příručka (ES)

Uživatelská příručka (DE)

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 4 šroubovací krytky. Nástavcová příruba pro každé sedlo pouzdra zásuvky IEC 309 – 16/32 A.
POZNÁMKY: Rozptýlený výkon (B) je vypočítán podle normy IEC 60890. Vztahuje se k přehřátí 40 K mezi teplotou uvnitř a vně rozvodnice. Stupně krytí IP65 lze dosáhnout s víkem prázdné příruby správně nainstalovaným na všech sedlech nezapojené rozvodnice.
Vnější rozměry (DxVxH): 320x360x120.
Bez halogenů v souladu s normou EN 60754-2.
