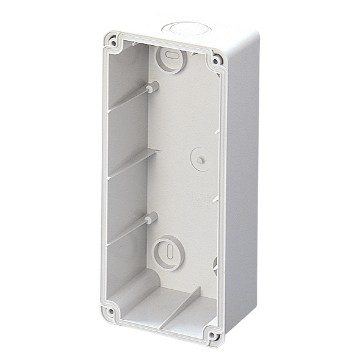

KRABICE PRO MONTÁŽ NA POVRCH PRO VERTIKÁLNÍ PEVNOU ZÁSUVKU – 16/32 A SBF – IP67

Kód: GW66678N

Řada: Řada IB
Blokované zásuvky podle normy IEC 309

Systém průmyslových zásuvek pro rozvod elektrické energie v průmyslovém a komerčním sektoru, vybavený uzamykacím zařízením, umožňující splnit nejrozmanitější profesionální požadavky instalačních firem a výrobců panelů. Řada IB se skládá ze 4 produktových řad: Standardní svislé zásuvky IP67, svislé zásuvky IP66 pro náročné aplikace, vodorovné zásuvky IP44 a kompaktní zásuvky IP44 a IP55.

IP67

IK08

650 °C

Technické informace

Informace

Stáhnout

Certifikáty

Krytí
IP IP67

Mechanický
odpor IK08

Blokovaná zásuvka
vhodná pro uložení do pouzdra 1

Zásuvky IB
vhodné pro uložení do pouzdra 16/32 A

Horní
vstupy 2xØ23

Spodní
vstupy 1xØ29/37

Zkouška žhavou smyčkou 650 °C

Pro zásuvky Svislý pevný 16/32 A

Elektrokód 2222

Ware Number 85381000

Product Data Sheet

Výkres DXF

3D krokové kreslení

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: GW66678N pro zásuvky s otočným spínačem (SBF), se základnou držáku pojistky (CBF) a prvkem Automatika 16–32 A. Sadu šroubových krytek GW44622 a nástěnných konzol GW46621 (pro dvojitou izolaci) je třeba zakoupit samostatně.
