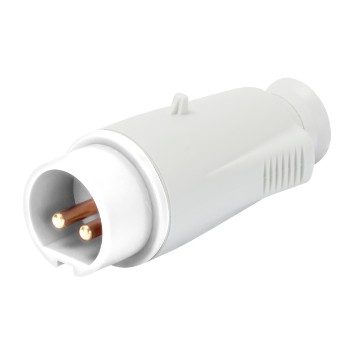

PŘÍMÁ VIDLICE – IP44 – 2P 32 A 20-25 a 40-50 V 50-60 HZ ss – BÍLÁ – 10H – ŠROUBOVÉ PŘIPOJENÍ

Kód: GW60081

Stáhnout technický list

Řada: Řada IEC 309 BTS
Vidlice a zásuvky pro velmi nízké napětí podle normy IEC 309

Řada vidlic a zásuvek pro velmi nízké napětí IEC 309 BTS pro průmyslové aplikace umožňuje připojení strojů a zařízení, která pracují s napětím nižším než 50 V. Řada zahrnuje různé verze – rovné mobilní, 90° konektory, montáž na povrch a zapuštěnou montáž, chráněné a vodotěsné. K dispozici pro proudy od 16 do 32 A.

IP44

IK08

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) – 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Certifikáty

Barva Bílá

Jmenovitý
proud (A) 32

Krytí
IP IP44

Počet
pólů 2P

Mechanický
odpor IK08

Referenční
h 10

Typ Přímá vidlice

Jmenovité
napětí 20–25 V a 40–50 V

Frekvence DC

Kapacita utahování svorek Flexibilní kabely 2,5–6 mm² – tuhé kabely 2,5–10 mm²

Provozní teplota -25 +40 °C

Typ zapojení Se šroubem

Elektrokód 2230

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Přípustné přetížení 42 A

Vypínací schopnost při 1,1 Un 40 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) – 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: Kabelová vývodka Ø23 mm.
