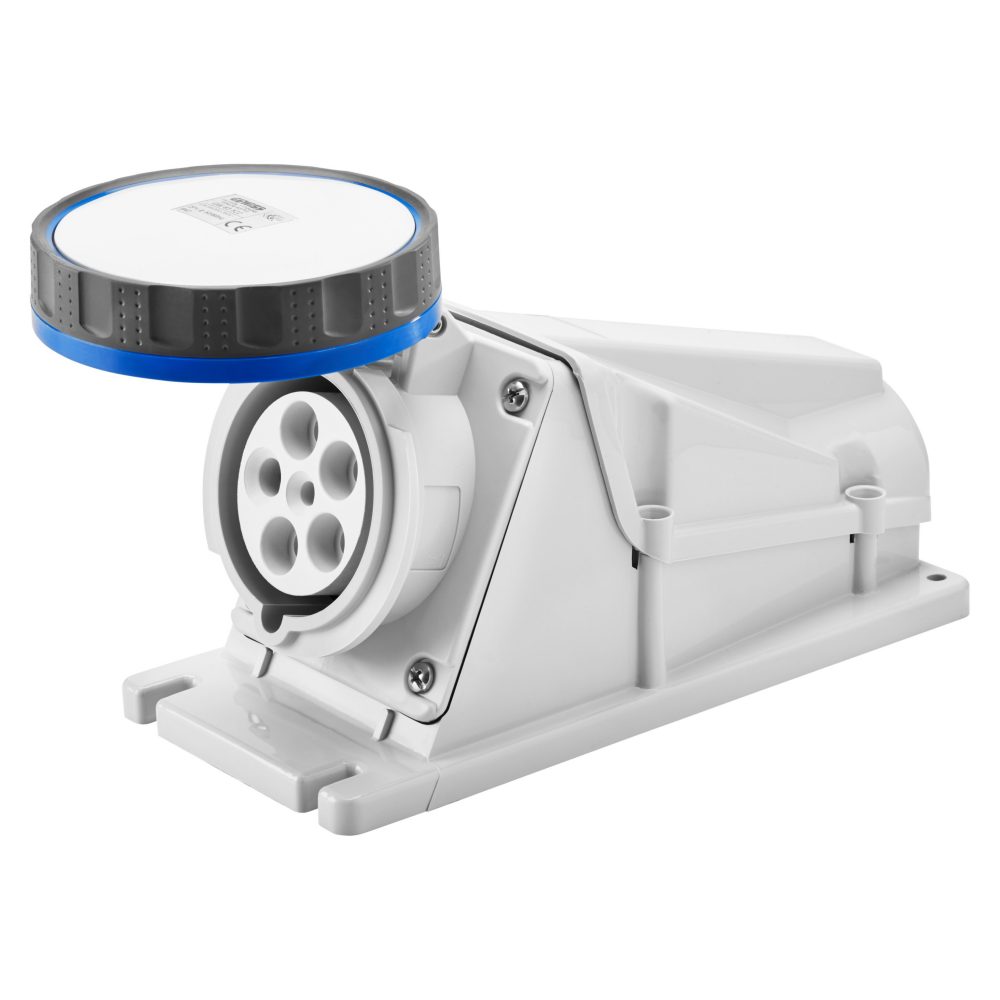

ÚHLOVÁ ZÁSUVKA 90° PRO MONTÁŽ NA POVRCH – IP67 – 3P+N+E 125 A 200-250 V 50/60 HZ – MODRÁ – 9H – ŠROUBOVÉ PŘIPOJENÍ

Kód: GW62533
Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích – přímá mobilní a 10° zapuštěná montáž – které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP67

IK08

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) – 80 °C (pasivní části)

Technické informace

Informace
Stáhnout
Certifikáty
Barva Modrá
Jmenovitý
proud (A)
125
Krytí
IP
IP67
Charakteristika Pilotní kontakt
Počet
pólů
3P+N+E
Mechanický
odpor
IK08
Referenční
h
9
Jmenovité
napětí
200-250 V
Typ Zásuvka v úhlu 90° pro montáž na povrch
Jmenovité
napětí
200 – 250 V
Frekvence 50/60 Hz
Kapacita utahování svorek Flexibilní kabely 16–50 mm² – tuhé kabely 25–70 mm²
Provozní teplota -25 +55 °C
Typ zapojení Se šroubem
Elektrokód 2211
Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)
Celkový počet operací > 500
Vypínací schopnost při 1,1 Un 156 A
Izolační odpor > 10 MΩ
Tepelné zatížení s kuličkou 125 °C (aktivní části) – 80 °C (pasivní části)
Ware Number 85366990

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: Kabelová vývodka PG36 pro verze 63 A; kabelová vývodka PG48 pro verze 125 A. Verze s pilotním kontaktem. poniklované kontakty.
POZNÁMKA: všechny výrobky jsou baleny jednotlivě.
