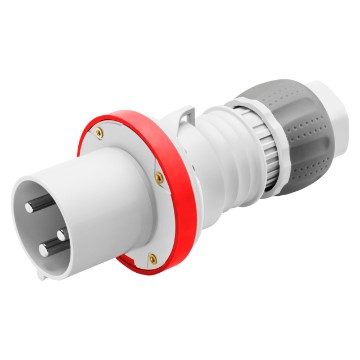

PŘÍMÁ VIDLICE HP – IP44/IP54 – 2P+E 63 A – 380-415 V 50/60 HZ – ČERVENÁ – 9H – PLÁŠŤOVÁ SVORKA

Kód: GW61019H

Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích – přímá mobilní a 10° zapuštěná montáž – které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP44/IP54

IK09

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) – 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Certifikáty

Barva Červená

Jmenovitý
proud (A) 63

Krytí
IP IP44/IP54

Charakteristika Pilotní kontakt

Počet
pólů 2P+E

Mechanický
odpor IK09

Referenční
h 9

Typ Přímá vidlice

Jmenovité
napětí 380 – 415 V

Frekvence 50/60 Hz

Kapacita utahování svorek Flexibilní kabely 6–16 mm² – tuhé kabely 6–25 mm²

Kapacita utahování kabelové svorky 16.1-37 mm

Provozní teplota -25 +55 °C

Typ zapojení Plášťová svorka

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 2210

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Vypínací schopnost při 1,1 Un 79 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) – 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

3D krokové kreslení

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: všechny produkty jsou baleny jednotlivě.
Bezhalogenové v souladu s normou EN 60754-2.
CHARAKTERISTIKA: spojovací technika s plášťovými svorkami. Poniklované vidlice.
Verze s pilotním kontaktem.
