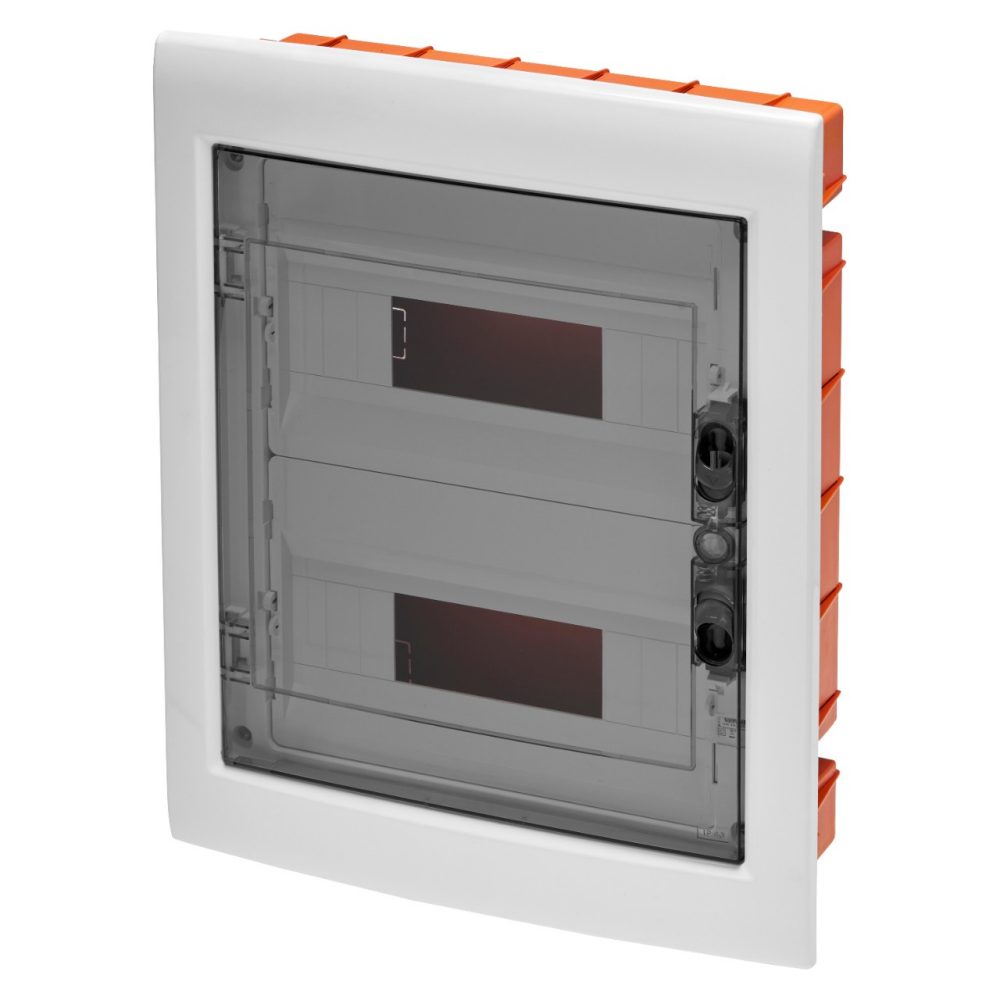

ROZVODNICE – PANEL S OKNEM A VÝSUVNÝM RÁMEM – KOUŘOVÁ DVÍŘKA – SVORKOVNICE N 2X[(3X16)+(11X10)] E 2X[(3X16)+(11X10)]-(12X2) 24M-IP40

Kód: GW40606BD

Řada: Řada 40 CDI
Rozvodnice a rozvaděče pro zapuštěnou montáž

V současnosti nejširší nabídka rozvodnic a rozvaděčů pro zapuštěnou montáž na trhu. Sedm skupin navržených tak, aby nabízely pokročilá řešení v rezidenčním a komerčním sektoru, dostupné také v bezhalogenovém materiálu. Verze od 2 do 72 modulů, stupeň krytí IP40 až IP55 a speciální verze pro sádrokarton. Řada zahrnuje také dva multimediální rozvaděče: Plná verze (54 modulů) a kompaktní verze (36 modulů).

IP40

IK08

650 °C

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Třída
izolace II (podle norem IEC 61140)

Barva Bílá RAL 9016

Vnější rozměry
DxVxH (mm) 330x420x85

Krytí
IP IP40

Instalace Pro zděnou stěnu

Rozptýlený
výkon (W) 37

Mechanický
odpor IK08

Jmenovité
napětí 400 V

Barva
dvířek Kouřové průhledné

Svorkovnice 80 A – IP20 dvoupólové otvory se šrouby

Počet modulů
EN 50022 24 (12X2)

Jmenovitý
proud 125 A

Zkouška žhavou smyčkou 650 °C

Provozní teplota -15 – +60 °C

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 0311

Tepelné zatížení s kuličkou 70 °C

Norma EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49

Izolační
napětí 750 V

Pól 1
(mm²) N/E 2x[(3x16) + (11x10)]

Pól 2
(mm²) N/E 2x[(3x16) + (11x10)]

Ware Number 85371098

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka

Likvidace

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

VYBAVENÍ A POZNÁMKY

DODÁVANÉ PŘÍSLUŠENSTVÍ: masky modulů, štítky obvodů. Samolepicí štítek k vyplnění pro certifikaci podle normy CEI 23-51. Izolované dvoupólové šroubové svorkovnice 80 A – IP20 k instalaci na rám před zapojením.
POZNÁMKY: rozptýlený výkon vypočtený podle CEI 23-49. Na přání lze samostatně dodat krabice a skříně pro zapuštěnou montáž (včetně rámu a lišt DIN).
CHARAKTERISTIKA: odnímatelné a utěsnitelné panely s okny. Teplotní zatížení s kuličkou rovné 70 °C. Dna rozvaděčů lze sestavit vedle sebe pomocí kombinovaného spojovacího prvku GW40425.
