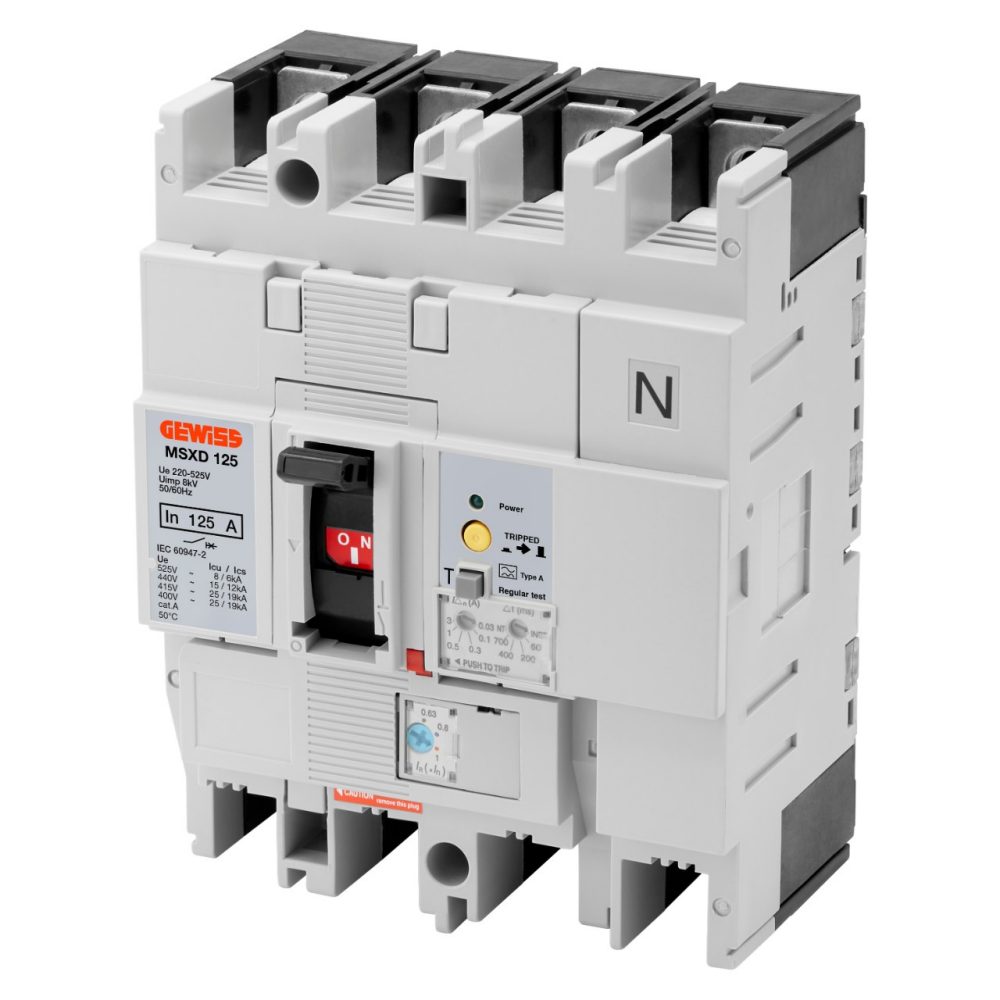

MSXD 125 – OCHRANA PROTI REZIDUÁLNÍMU PROUDU MCCB – NASTAVITELNÁ TEPELNÁ A PEVNÁ MAGNETICKÁ SPOUŠŤ / OCHRANNÁ SPOUŠŤ REZIDUÁLNÍHO PROUDU – 25 KA 3P+N 125 A 525 V

Kód: GWD9556

Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie

Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Interruttore automatico scatolato

Kód MSXD 125

Počet
pólů 3P+N

Jmenovitý
proud 125 A

Spoušť Elektromechanické

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma IEC/EN 60947-2

Provedení Upevněno

Kategorie
použití A

Montáž na lištu DIN Ano, pomocí příslušenství

Jmenovitá
frekvence (Hz) 50/60

Lze vybavit ovládáním motoru Ano

Jmenovité provozní napětí (Ui) 525 V AC

Kompatibilní blokování -

Jmenovité rázové výdržné napětí (Uimp) 8 kV

Dodávané svorky Přední FC

Kategorie
přepětí IV

Montážní
poloha Jakýkoliv

Izolační napětí (Ui) 525 V

Napájení na vstupní/výstupní straně Ano

Teplotní regulace 0,63 – 0,8 – 1 x In

Elektrická životnost (415 V AC) 30 000 cyklů

Magnetická regulace Pevné – 1 250 A

Mechanická životnost 30 000 cyklů

Ochrana nulového vodiče Nechráněné

Provozní teplota -5 °C +65 °C

Celková ztráta výkonu 39.36 W

Teplota skladování -20° +65°

Jmenovitá zapínací schopnost zkratového proudu (Icm) -

Hmotnost
(kg) 1.4

Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw) -

Šířka 120 mm

Regulace Idn 0,03 – 0,1 – 0,3 – 0,5 – 1 – 3 A

Výška 155 mm

Regulace DT 0 – 60 – 200 – 400 – 700 ms

Hloubka 68 mm

PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU) -

JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS) -

220/240Vac 35 kA

220/240Vac 27 kA

400/415Vac 25 kA

400/415Vac 19 kA

440Vac 15 kA

440Vac 12 kA

525Vac 8 kA

525Vac 6 kA

690Vac -

250Vdc -

Ware Number 85362010

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Brožura – EN

Brožura – IT

Technické charakteristiky – ES

Informace a obecná doporučení

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: pro montáž na lištu DIN EN 50022 zvolte upevňovací konzolu GWD8876.
Prostor zabraný na liště DIN EN 50022 je přibližně 7 modulů.
DODÁVANÉ PŘÍSLUŠENSTVÍ: dodáváno s předními svorkami (FC).
CHARAKTERISTIKA: Nastavitelná tepelná spoušť Ir = 0,63 ÷ 1x In
Pevná magnetická spoušť Ii:
20 A ÷ 100 A: Ii = 12 x In
125 A: Ii = 10 x In
Prahové hodnoty vypnutí proudového chrániče (Idn) a zpoždění (dt) jsou nastavitelné:
Idn (A): 0,03 – 0,1 – 0,3 – 0,5 – 1 – 3
dt (ms): 0 – 60 – 200 – 400 – 700
