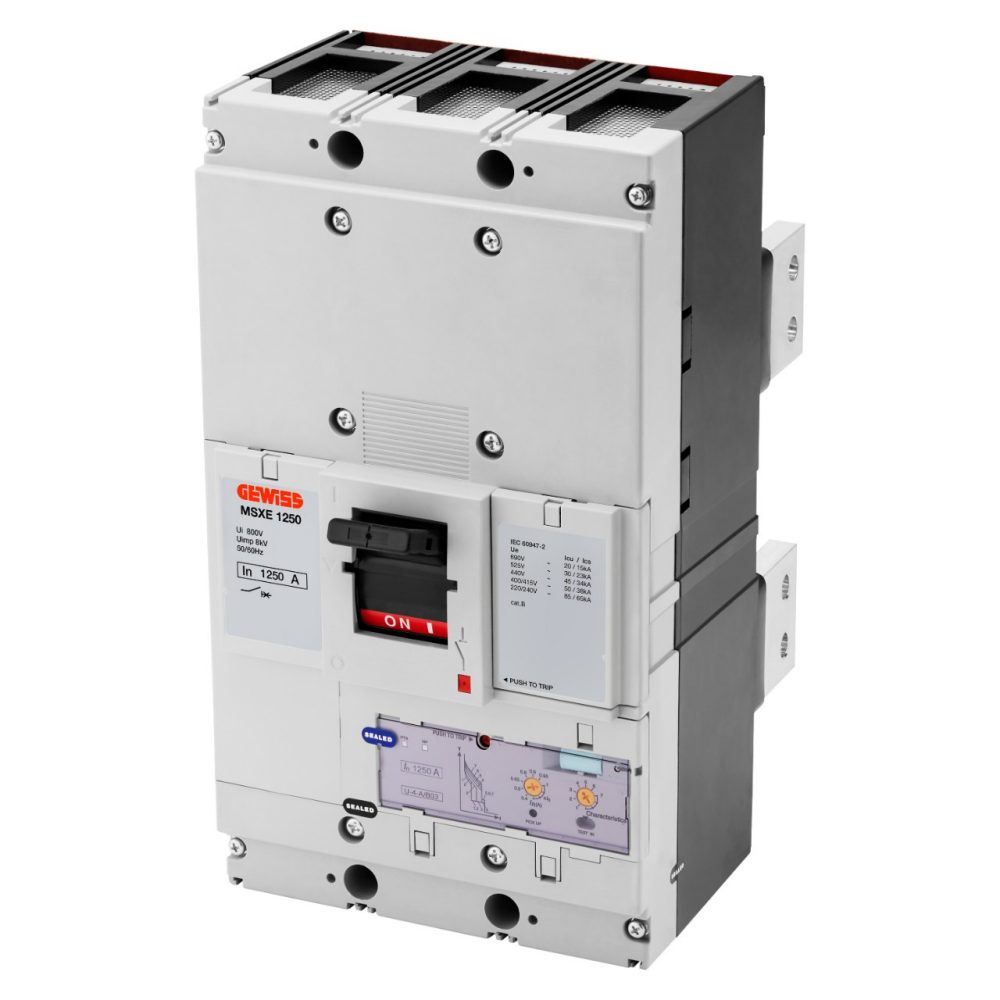

MSXE 1250 – MCCB S ELEKTRONICKOU SPOUŠTÍ – LSI – BLOKOVANÁ – ZADNÍ SVORKA – 50 KA 3P 1250 A 690 V

Kód: GWD9412B

Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie

Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Interruttore automatico scatolato

Kód MSXE 1250

Počet
pólů 3P

Jmenovitý
proud 1250 A

Spoušť Elektronický

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma IEC/EN 60947-2

Provedení Upevněno

Kategorie
použití B

Montáž na lištu DIN Žádný

Jmenovitá
frekvence (Hz) 50/60

Lze vybavit ovládáním motoru Ano

Jmenovité provozní napětí (Ui) 690 V AC

Kompatibilní blokování Kabel (mechanizmus dodáván)

Jmenovité rázové výdržné napětí (Uimp) 8 kV

Dodávané svorky Zadní RC

Kategorie
přepětí IV

Montážní
poloha Jakýkoliv

Izolační napětí (Ui) 800 V

Napájení na vstupní/výstupní straně Ano

Teplotní regulace 0,4 – 0,5 – 0,63 – 0,8 – 0,9 – 0,95 – 1 x In

Elektrická životnost (415 V AC) 4 000 cyklů

Magnetická regulace Elettronico LSI

Mechanická životnost 5 000 cyklů

Ochrana nulového vodiče -

Provozní teplota -5 °C +65 °C

Celková ztráta výkonu 210.93 W

Teplota skladování -20° +65°

Jmenovitá zapínací schopnost zkratového proudu (Icm) -

Hmotnost
(kg) 19.8

Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw) 15 kA

Šířka 210 mm

Regulace Idn -

Výška 370 mm

Regulace DT -

Hloubka 120 mm

PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU) -

JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS) -

220/240Vac 85 kA

220/240Vac 65 kA

400/415Vac 50 kA

400/415Vac 38 kA

440Vac 45 kA

440Vac 34 kA

525Vac 30 kA

525Vac 23 kA

690Vac 20 kA

690Vac 15 kA

250Vdc -

Ware Number 85362010

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Brožura – EN

Brožura – IT

Technické charakteristiky – ES

Informace a obecná doporučení

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: kódy s koncovým písmenem B označují jistič s již namontovaným kabelovým mechanickým blokovacím zařízením (kabel pro mechanické blokovací zařízení se objednává samostatně).
DODÁVANÉ PŘÍSLUŠENSTVÍ: prodloužení ovládací páky pro ruční zavírání a otevírání.
CHARAKTERISTIKA: proudové regulační pole Ir = 0,4 ÷ 1 x In.
Nulový vodič 100% nebo 50% chráněn.
