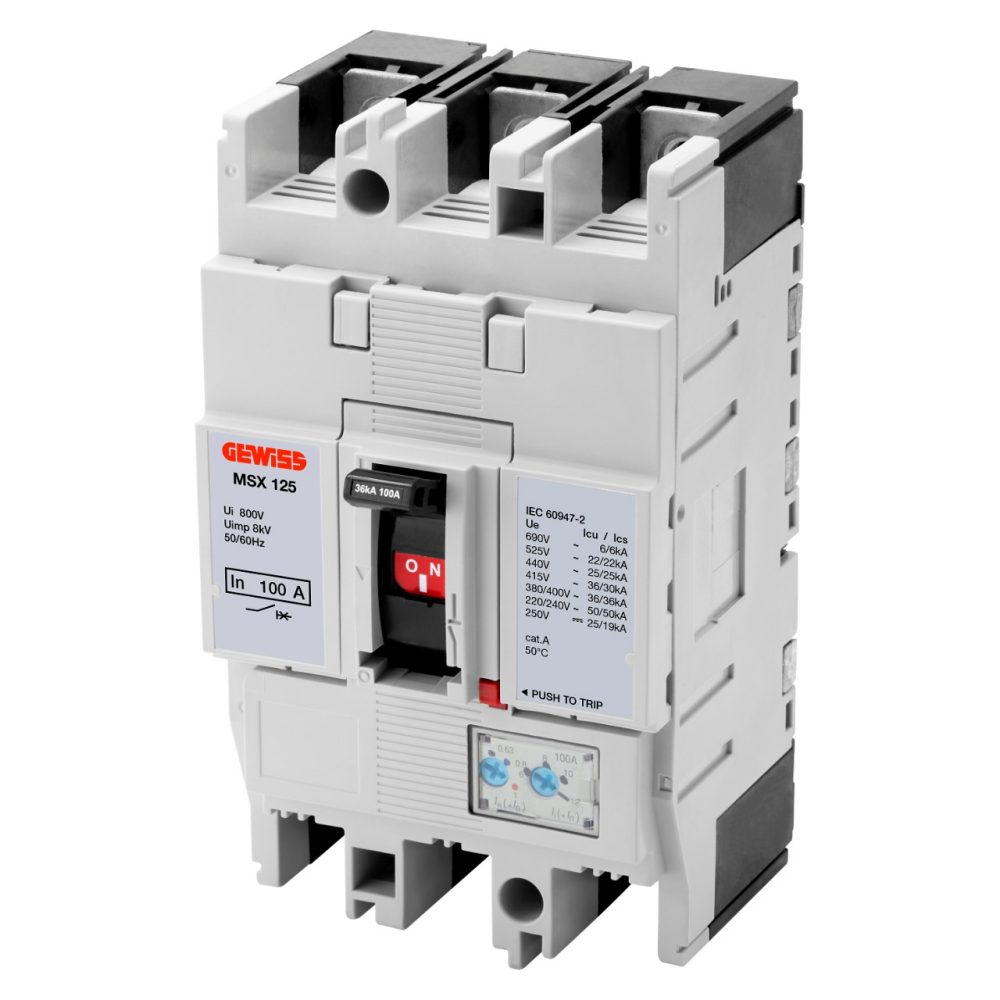

MSX 125 – KOMPAKTNÍ VÝKONOVÉ JISTIČE – NASTAVITELNÁ TEPELNÁ A NASTAVITELNÁ MAGNETICKÁ SPOUŠŤ – 36 KA 3P 20 A 690 V

Kód: GWD9121

Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie

Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Interruttore automatico scatolato

Kód MSX 125

Počet
pólů 3P

Jmenovitý
proud 20 A

Spoušť Elektromechanické

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma IEC/EN 60947-2

Provedení Pevná – zásuvná

Kategorie
použití A

Montáž na lištu DIN Ano, pomocí příslušenství

Jmenovitá
frekvence (Hz) 50/60

Lze vybavit ovládáním motoru Ano

Jmenovité provozní napětí (Ui) 690 V AC – 250 V DC

Kompatibilní blokování Páka – kabel

Jmenovité rázové výdržné napětí (Uimp) 8 kV

Dodávané svorky Přední FC

Kategorie
přepětí IV

Montážní
poloha Jakýkoliv

Izolační napětí (Ui) 800 V

Napájení na vstupní/výstupní straně Ano

Teplotní regulace 0,63 – 0,8 – 1 x In

Elektrická životnost (415 V AC) 30 000 cyklů

Magnetická regulace 6 – 8 – 10 – 12 x In

Mechanická životnost 30 000 cyklů

Ochrana nulového vodiče -

Provozní teplota -5 °C +65 °C

Celková ztráta výkonu 18 W

Teplota skladování -20° +65°

Jmenovitá zapínací schopnost zkratového proudu (Icm) -

Hmotnost
(kg) 1.1

Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw) -

Šířka 90 mm

Regulace Idn -

Výška 155 mm

Regulace DT -

Hloubka 68 mm

PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU) -

JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS) -

220/240Vac 50 kA

400/415Vac 36 kA

400/415Vac 36 / 30 kA

440Vac 25 kA

525Vac 22 kA

690Vac 6 kA

250Vdc 25 kA

250Vdc 19 kA

Ware Number 85362010

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Brožura – EN

Brožura – IT

Technické charakteristiky – ES

Informace a obecná doporučení

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: pro montáž na lištu DIN EN 50022 zvolte upevňovací konzolu GWD8876.
Na lištu DIN podle normy EN 50022 připadá přibližně 5 modulů u verzí 3P a 7 modulů u verzí 4P.
DODÁVANÉ PŘÍSLUŠENSTVÍ: dodáváno s předními svorkami (FC).
CHARAKTERISTIKA: Nastavitelná tepelná spoušť Ir = 0,63 ÷ 1x In
Nastavitelná magnetická spoušť Ii:
20 A ÷ 100 A: Ii = 6 ÷ 12 x In
125 A: Ii = 6 ÷ 10 x In
