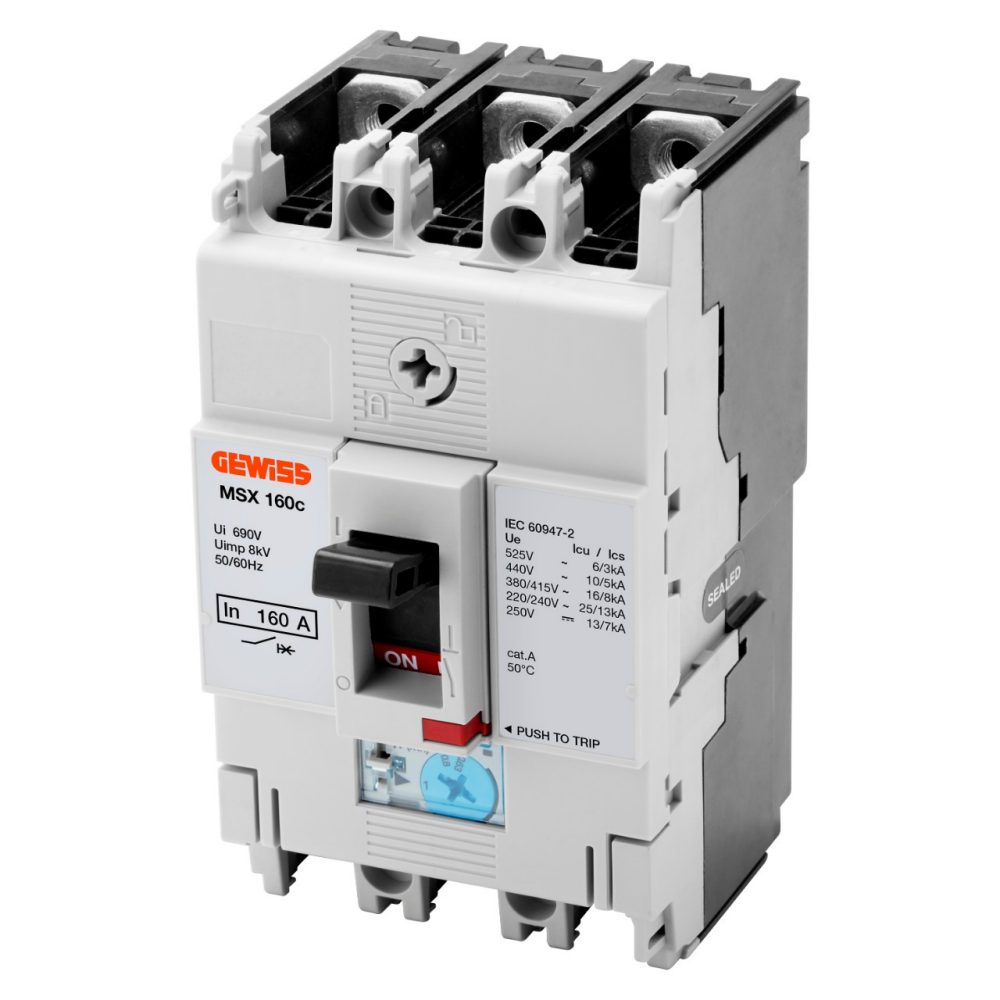

MSX 160c – KOMPAKTNÍ VÝKONOVÉ JISTIČE – NASTAVITELNÁ TEPELNÁ A PEVNÁ MAGNETICKÁ SPOUŠŤ – 16 KA 3P+N 125 A 525 V

Kód: GWD9026

Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie

Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Interruttore automatico scatolato

Kód MSX 160c

Počet
pólů 3P

Jmenovitý
proud 125 A

Spoušť Elektromechanické

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma IEC/EN 60947-2

Provedení Upevněno

Kategorie
použití A

Montáž na lištu DIN Ano, pomocí příslušenství

Jmenovitá
frekvence (Hz) 50/60

Lze vybavit ovládáním motoru Žádný

Jmenovité provozní napětí (Ui) 525 V AC – 250 V DC

Kompatibilní blokování -

Jmenovité rázové výdržné napětí (Uimp) 8 kV

Dodávané svorky Přední FC

Kategorie
přepětí IV

Montážní
poloha Jakýkoliv

Izolační napětí (Ui) 690 V

Napájení na vstupní/výstupní straně Ano

Teplotní regulace 0,63 – 0,8 – 1 x In

Elektrická životnost (415 V AC) 14.000 cicli

Magnetická regulace Pevné – 1 500 A

Mechanická životnost 20,000 cyklů

Ochrana nulového vodiče -

Provozní teplota -5 °C +65 °C

Celková ztráta výkonu 33 W

Teplota skladování -20° +65°

Jmenovitá zapínací schopnost zkratového proudu (Icm) -

Hmotnost
(kg) 0.8

Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw) -

Šířka 75 mm

Regulace Idn -

Výška 130 mm

Regulace DT -

Hloubka 68 mm

PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU) -

JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS) -

220/240Vac 25 kA

220/240Vac 13 kA

400/415Vac 16 kA

400/415Vac 8 kA

440Vac 10 kA

440Vac 5 kA

525Vac 6 kA

525Vac 3 kA

690Vac -

250Vdc 13 kA

250Vdc 7 kA

Ware Number 85362010

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Brožura – EN

Brožura – IT

Technické charakteristiky – ES

Uživatelská příručka

Informace a obecná doporučení

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: pro montáž na lištu DIN EN 50022 zvolte upevňovací konzolu GWD8875.
Na lištu DIN podle normy EN 50022 připadají přibližně 4 moduly u verzí 3P a 6 modulů u verzí 3P+N.
DODÁVANÉ PŘÍSLUŠENSTVÍ: Verze 225 A ÷ 100 A dodávané s předními svorkami pro měděné kabely (FW).
Verze 125 A a 160 A dodávané s předními svorkami (FC).
CHARAKTERISTIKA: Nastavitelná tepelná spoušť Ir = 0,63 ÷ 1x In
Pevná magnetická spoušť Ii:
25–40 A: Ii = 600 A
63–80 A: Ii = 1000 A
100–125 A: Ii = 1500 A
160 A: Ii = 1600 A
