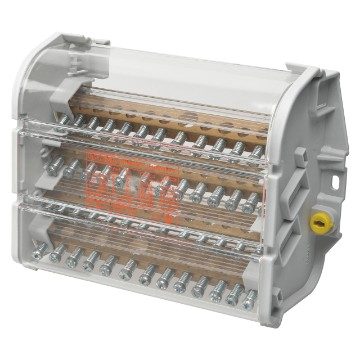

SVORKOVNICE ČTYŘPÓLOVÁ, 8 MODULŮ EN50022 – 160 A 750 V
Kód:
GW44699
Řada: Řada BUSBAR
Rozvodné systémy pro rozvodnice
Rozvodné systémy pro rozvodnice
Řada BUSBAR se kromě rozvodných svorkovnic skládá z plochých a tvarovaných přípojnic z mědi a hliníku za účelem vytvoření rozvodného systému uvnitř rozvodnic QDX.
Technické informace
Informace
Stáhnout
Certifikáty
Jmenovitý
proud (A) 160
proud (A) 160
Vnější rozměry
DxVxH (mm) 185x135x75
DxVxH (mm) 185x135x75
Icw (1 s)
10 kA
Montáž
Rámeček / lišta DIN
Vstupní připojovací
kapacita 1x(16–50) mm²
kapacita 1x(16–50) mm²
Výstupní připojovací
kapacita [2x(10-35) + 2x(6-25) + 8x(4-16)] mm²
kapacita [2x(10-35) + 2x(6-25) + 8x(4-16)] mm²
Počet modulů
EN 50022 10
EN 50022 10
Popis
Rozvodné svorkovnice
Vhodné
pro 46QP – 46QM – 46QX
pro 46QP – 46QM – 46QX
Elektrokód
3622
Ware Number
85369010
VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: utahovací moment svorek: vstupní kabely 4 Nm, výstupní kabely 1,5 Nm.
Uvedená kapacita připojení je „na pól“ a vztahuje se na osazení kabelů „zkušebními hroty“.
Uvedená kapacita připojení je „na pól“ a vztahuje se na osazení kabelů „zkušebními hroty“.
