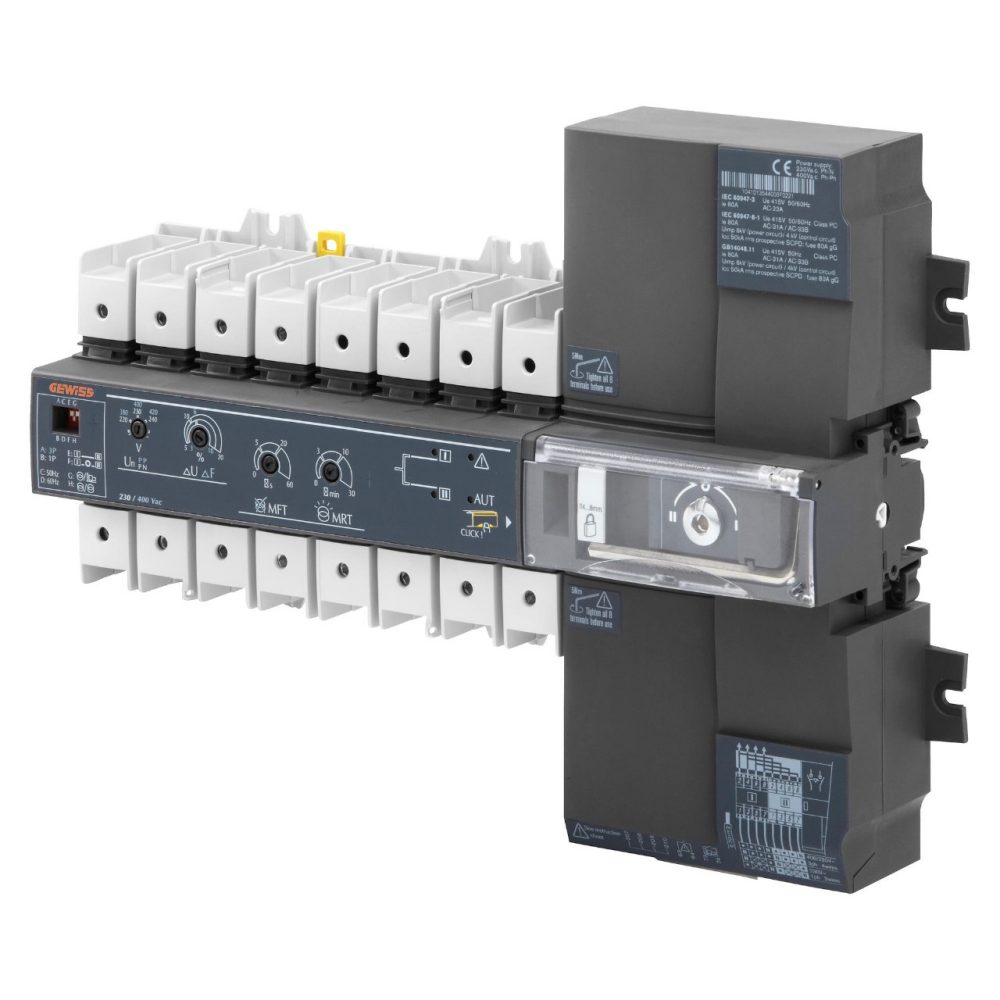

MSS 160A ATS – MONOBLOKOVÝ AUTOMATICKÝ PŘEPÍNACÍ SYSTÉM SE 3 POLOHAMI – 160 A 230 V – 19 MODULŮ

Kód: GW97767

Řada: Řada 97 MSS
Otočné odpínače

Otočné ovládací odpínače MSS zaručují robustnost a spolehlivost při ovládání a odpojování obvodů až do 630 A.
Řada se skládá ze čtyř různých velikostí v závislosti na proudu s vysokým výkonem jak ve střídavém, tak i stejnosměrném proudu.

Technické informace

Informace

Stáhnout

Certifikáty

Popis Automatický přepínací systém se třemi polohami

Kód MSS ATS

Počet
pólů 4P

Jmenovitý
proud 160 A

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma EN 60947-3, EN 60947-6-1

Mechanická životnost 10 000 cyklů

Jmenovité provozní napětí AC (Ue) 400 V

Maximální počet pomocných kontaktů, které lze nainstalovat 2

Jmenovité provozní napětí DC (Ue) 230 V

Maximální délka kabelu 10 mm²

Maximální provozní napětí AC (Ue max) 690 V

Maximální délka kabelu (tuhý/flexibilní) 70 mm²

Maximální provozní napětí DC (Ue max) -

Maximální šířka přípojnice -

Jmenovité izolační
napětí (Ui) 800 V

Jmenovitý utahovací moment 5 Nm

Jmenovité rázové výdržné napětí (Uimp) 6 kV

Předpřipravené pro zámek v poloze OFF Ano (max. ø8 mm)

Jmenovitý krátkodobý výdržný proud po dobu 1 s (Icw) 4 kA

Výška 245 mm

Jmenovitá zapínací schopnost zkratového proudu (Icm) 17 kA

Šířka
(mm) 340

Podmíněný zkratový proud s pojistkou (Icc) 40 kA (gG 160 A)

Hloubka 53 mm

Rozptýlený výkon na pól 7,5 W

Hmotnost
(kg) 4

JMENOVITÝ PROVOZNÍ PROUD AC (Ie) -

JMENOVITÝ PROVOZNÍ PROUD DC (Ie) -

AC-20A / AC-20B (690 V AC) -

DC-20A / DC-20B (220 V DC) -

AC-21A / AC-21B (400 V AC) 160 A / 160 A

DC-20A / DC-20B (400 V DC) -

AC-21A / AC-21B (500 V AC) -

DC-20A / DC-20B (440 V DC) -

AC-21A / AC-21B (690 V AC) 160 A / 160 A

DC-20A / DC-20B (500 V DC) -

AC-22A / AC-22B (400 V AC) 160 A / 160 A

DC-21A / DC-21B (220 V DC) -

AC-22A / AC-22B (500 V AC) -

DC-21A / DC-21B (400 V DC) -

AC-22A / AC-22B (690 V AC) 100 A / 125 A

DC-21A / DC-21B (440 V DC) -

AC-23A / AC-23B (400 V AC) 125 A / 160 A

DC-21A / DC-21B (500 V DC) -

AC-23A / AC-23B (500 V AC) -

DC-22A / DC-22B (220 V DC) -

AC-23A / AC-23B (690 V AC) 80 A / 80 A

DC-22A / DC-22B (400 V DC) -

- -

DC-22A / DC-22B (440 V DC) -

- -

DC-22A / DC-22B (500 V DC) -

- -

DC-23A / DC-23B (220 V DC) -

- -

DC-23A / DC-23B (400 V DC) -

- -

DC-23A / DC-23B (440 V DC) -

- -

DC-23A / DC-23B (500 V DC) -

Ware Number 85363030

Product Data Sheet

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – IT

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

VYBAVENÍ A POZNÁMKY

POUŽITÍ:
–přepínání tras pomocí dálkového ovládání;
–automatická inverze – při nabití – zdroje dvou nízkonapěťových sítí;
–řízení napájecích záchranných systémů s přerušením napájení zatížení při přesunu.
Je možné vynutit provoz v ručním režimu pomocí voliče AUTO/MAN.
POZNÁMKA: montáž na lištu DIN EN 50022 nebo na rámeček.
