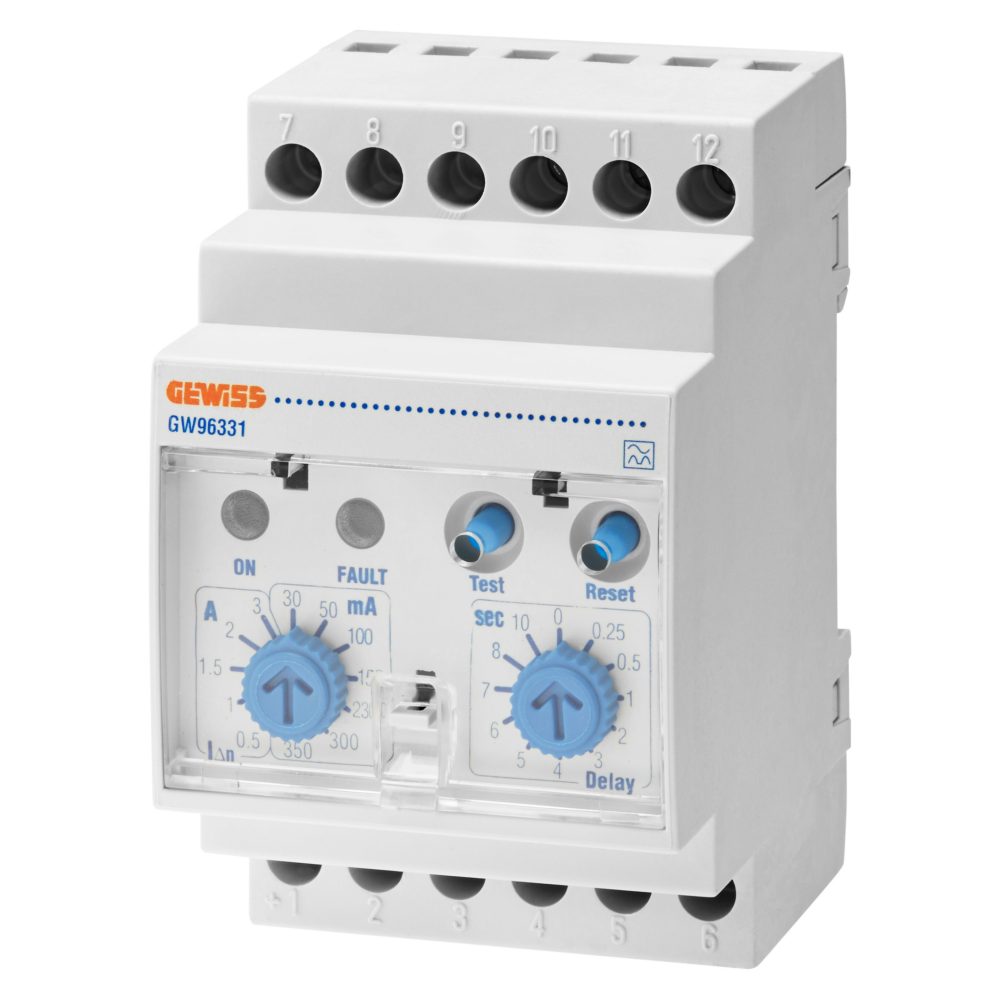

RELÉ REZIDUÁLNÍHO PROUDU SE SAMOSTATNÝM TOROIDEM – 230 V AC – TYP A – 3 MODULY

Kód: GW96331

Řada: Řada 90 AM
Modulární příslušenství

Řada 90 AM, kromě pomocných zařízení společných pro všechny jističe, obsahuje mnoho modulárního příslušenství pro ochranu, ovládání, programování, měření a signalizaci v elektrických systémech.

IP20

Technické informace

Informace

Stáhnout

Certifikáty

Popis Relé reziduálního proudu se samostatným toroidem

Typ A

Rozměry 3 moduly

Norma EN 60947-2, Příloha M

Utahovací moment 0,5 Nm

Jmenovité provozní napětí (Ui) 230 V (± 10 %)

Signalizace červenou LED Překročení prahové hodnoty IΔn po době prodlevy Δt

Odpor při
zkušebním napětí 2 kV při 50 Hz po dobu 1 minuty (1 kV na měřený obvod)

Signalizace zelenou LED Zařízení řádně napájeno

Jmenovitá
frekvence (Hz) 40/60 Hz

Lokální reset Ano

Regulace IΔn 0,03 – 0,1 – 0,3 – 0,5 – 1 – 1,5 – 2 – 3 – 5 – 10 – 20 – 30 A

Lokální test Ano

Regulace času prodlevy Δt 0 – 0,25 – 0,5 – 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 10 s

Typ výstupního kontaktu 1 přepnutí (10 A – 250 V – AC1)

Třída
izolace II

Krytí
IP IP20

Vlastní spotřeba 1,5 W

Pracovní
teplota -10 °C +55 °C

Maximální průřez kabelu (tuhý/flexibilní) 6 mm²

Teplota skladování -20 °C +70 °C

Ware Number 85364900

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – DE

Technické charakteristiky – EN

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Prohlášení o shodě

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: prahové hodnoty aktivace (Idn) a zpoždění (dt) jsou nastavitelné:
Idn (A): 0,03 – 0,05 – 0,1 – 0,25 – 0,3 – 0,35 – 0,5 – 1 – 1,5 – 2 – 3.
dt (s): 0 – 0,25 – 0,5 – 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 10.
POZNÁMKA: montáž na lištu DIN EN 50022. Pro činnost proudové ochrany je nutné použít: proudové relé, vhodný toroid a spoušť pro příslušný jistič.
