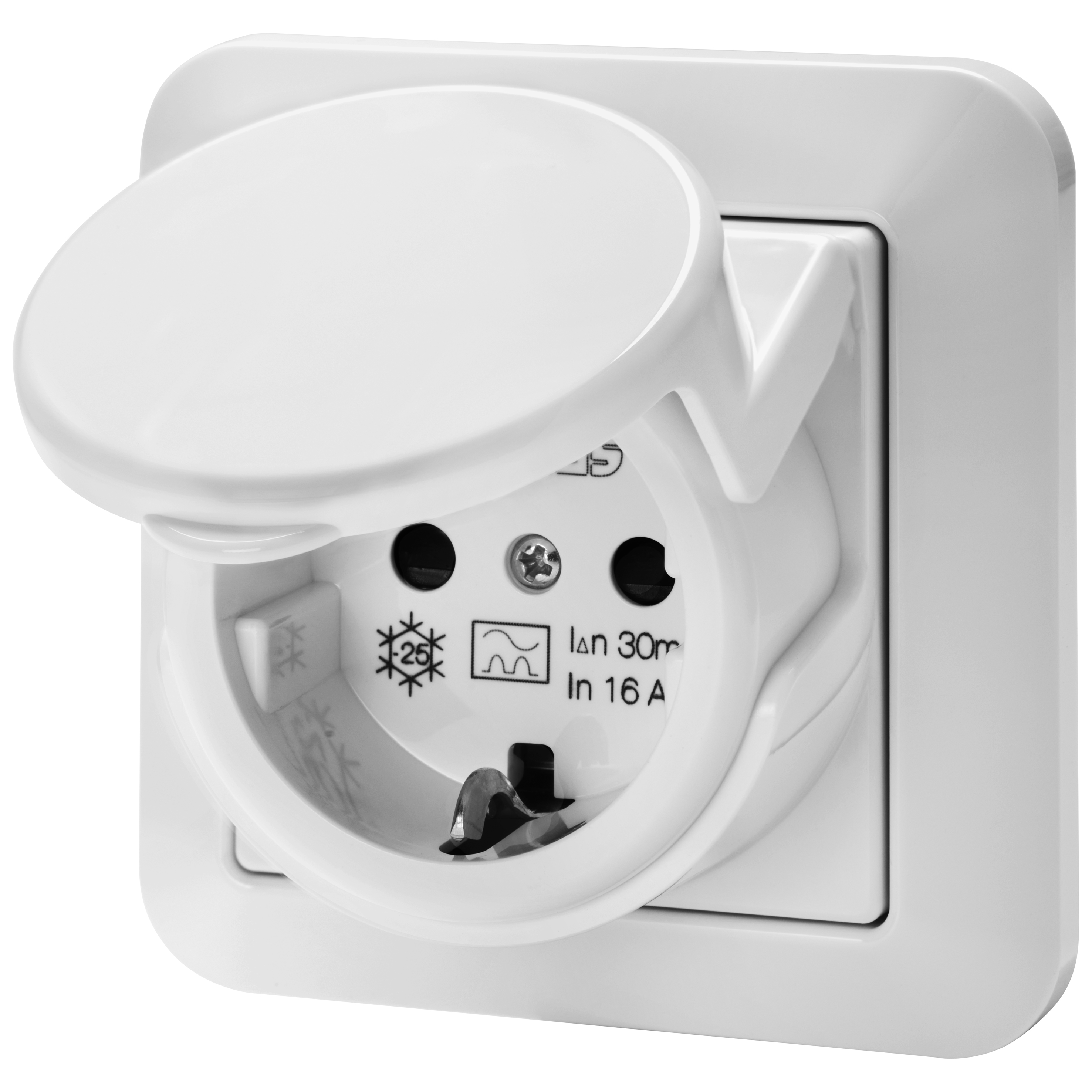

BEZPEČNOSTNÍ ZÁSUVKA RCD – 16 A 30 mA IP44 – BÍLÁ BARVA

Kód: GW95524

Řada: Řada 90 RCD
Modulární jističe na ochranu před reziduálním proudem

Řada 90 RCD splňuje všechny požadavky na zemní ochranu pro jakoukoli oblast použití.
Řada zahrnuje proudový chránič MDC s nadproudovou ochranou. (od 6 do 32 A, křivky B a C, do 10 kA a lΔn od 30 a 300 mA, typ AC, A, A[IR] a A[S] a F) BD a BDHP, přídavné proudové chrániče pro jističe MT a MTHP (lΔn od 10 mA do 3 A, typ AC 3 A, A, A[IR], A[S] a nastavitelný A), proudové chrániče IDP (do 125 A, lΔn od 10 do 500 mA, typ AC, A, A[IR], A[S], F, B).

IP44

Technické informace

Informace

Stáhnout

Certifikáty

Popis Zásuvka s proudovou ochranou

Kód RCD

Počet
pólů 1P+N

Barva Bílá RAL 9016

Jmenovitý
proud 16 A

Jmenovitý zbytkový provozní proud 30 mA

Typ A

Jmenovité napětí (EN/IEC 61008-1, 61008-2-1) 230/240 V

Krytí
IP IP44

Jmenovitá
frekvence (Hz) 50 Hz

Prodleva RCD Bez časové prodlevy

Jmenovité rázové výdržné napětí (Uimp) 4 kV

Kategorie
přepětí III

Jmenovitá zapínací a vypínací schopnost 500 A

Jmenovitý podmíněný zkratový proud 3,000 A

Průřez tuhého kabelu Min 1,5 mm² – Max 2,5 mm²

Průřez flexibilního kabelu Min 1,5 mm² – Max 2,5 mm²

Typ svorky Bez šroubů

Montážní
poloha Zapuštěný nebo povrchový typ

Provozní teplota -5° - +40° (dle IEC),
-25° - +40° (dle EN)

Elektrická odolnost 2000

Mechanická odolnost 4000

Norma CEE 7 – standard sheet III

Uzemňovací připojení Uzemnění

Ware Number 85362010

Product Data Sheet

Flyer - EN

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKA: Pro zapuštěnou nebo nástěnnou montáž lze použít zásuvky RCD. Pouze v případě aplikace s montáží na stěnu je nezbytné příslušenství GW95527.
