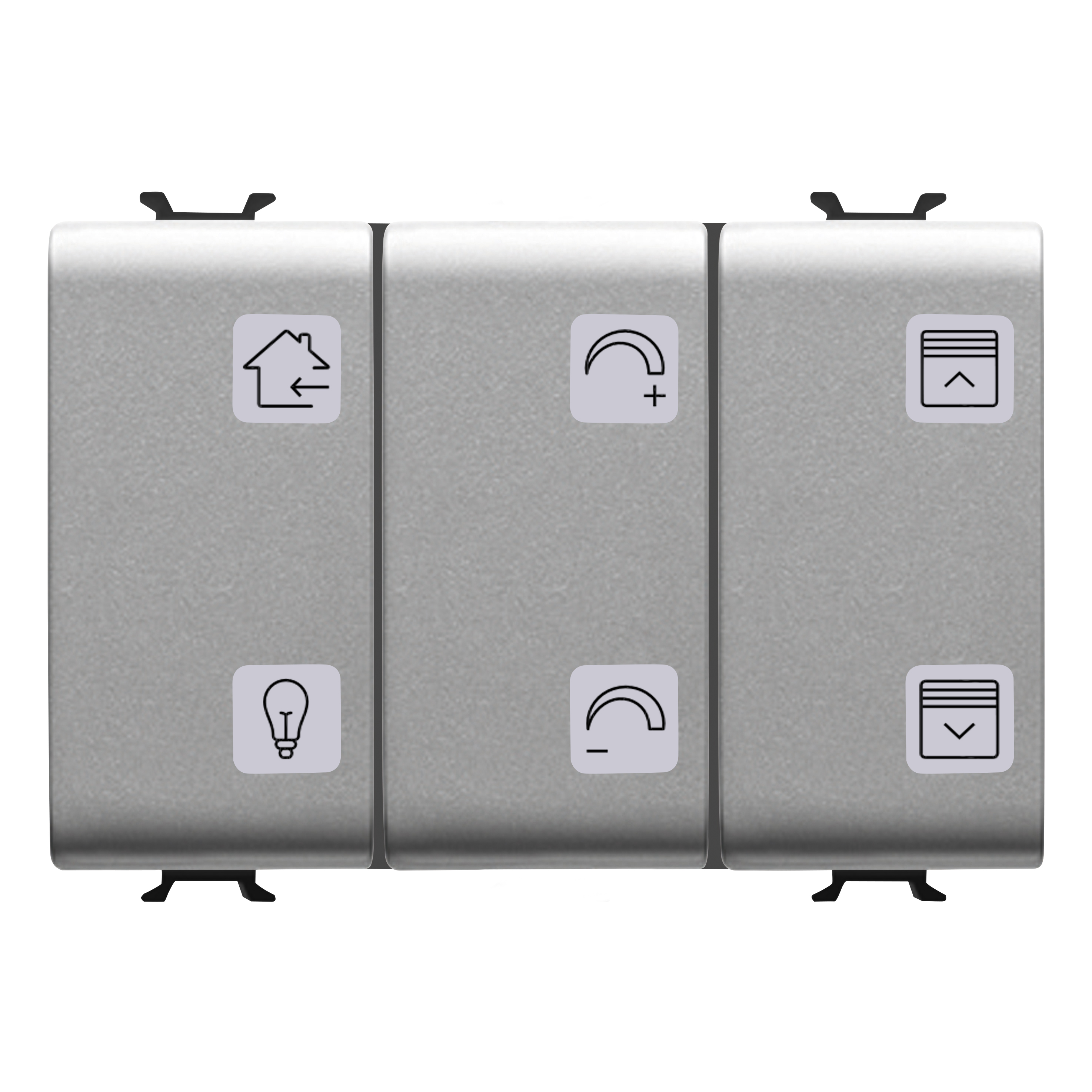

PANEL TLAČÍTEK S VYMĚNITELNÝMI SYMBOLY – SE SPÍNACÍM AKTUÁTOREM – KNX – 6+1 KANÁL – 3 MODULY – TITAN – CHORUSMART

Kód: GW14784A

Řada: Home&Building Pro
Systém Home & Building PRO

Zapojený systém založený na mezinárodním standardním protokolu KNX, vhodný pro pokročilá automatizační řešení pro rezidenční řešení a malé až střední kanceláře. Nabídka je vysoce přizpůsobitelná, obsahuje všechny funkce a lze ji integrovat se zařízeními a systémy třetích stran (video interkom, chytré zámky, zábava). Lze je ovládat pomocí aplikace, hlasových asistentů nebo dotykových panelů. S řadou Home and Building PRO můžete také spravovat zařízení ZigBee a komunikovat s platformami Google Home IoT, Amazon Alexa a IFTTT.

Technické informace

Informace

Stáhnout

Certifikáty

Barva Lesklý titan

Počet
kanálů 6+1

Výstupní
kontakty 1NO/NC 10 A(AC1) 230 V AC

Počet modulů 3

Ware Number 85365080

Databáze ETS4

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – ES

Likvidace

Technická příručka (IT)

Technická příručka (EN)

Uživatelská příručka (IT-EN-FR-ES-DE-PT-RO)

Uživatelská příručka (AR-TR-HU)

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení o shodě

KNX temporanea

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: Modul KNX se 6 nezávislými kanály, s vyměnitelnými tlačítky a 1kanálovým spínacím aktuátorem. Každý kanál je spojen s oranžovou/zelenou noční lokalizační LED nebo stavovou LED pro ovládané zatížení. Jeden pár klíčů může být použit pro místní ovládání aktuátoru. Aktuátor řídí zatížení přes bezpotenciálový výstupní kontakt (NO). Ke konfiguraci pomocí softwaru ETS. Balení obsahuje 3 vyměnitelná tlačítka (GW1x553) a 10 čoček s podsvícenými symboly (2x GW10502A, 1x GW10509A, 1x GW10510A, 1x GW10513A, 1x GW10514A, 1x GW10519A, 1x GW10520A, 1x GW10529A, 1x GW10530A). I tak lze modul přizpůsobit pomocí jiného typu vyměnitelných tlačítek (vhodné pro 1 nebo 2 čočky, se 2 difuzéry, 1 nebo 2 moduly) nebo jiných čoček z katalogu.
POUŽITÍ: panel tlačítek umožňuje odesílat příkazy zapnutí/vypnutí se správou čel, spínacími příkazy a sekvencemi, krátkou/dlouhodobou správou sepnutí kontaktů, časovanými příkazy, prioritními příkazy, příkazy pro řízení rolet (jednoduché nebo dvojité tlačítko), stmívače (jedno nebo dvojité tlačítko) a scény (uložení do paměti a aktivace). Aktuátor umožňuje provádění povelů zapnutí/vypnutí, časovaných povelů s předběžným poplachem při vypnutí, prioritních povelů a povelů pro správu scény.
POZNÁMKY: vybaven spojovací svorkou pro připojení na sběrnici (s ochranným víkem).
