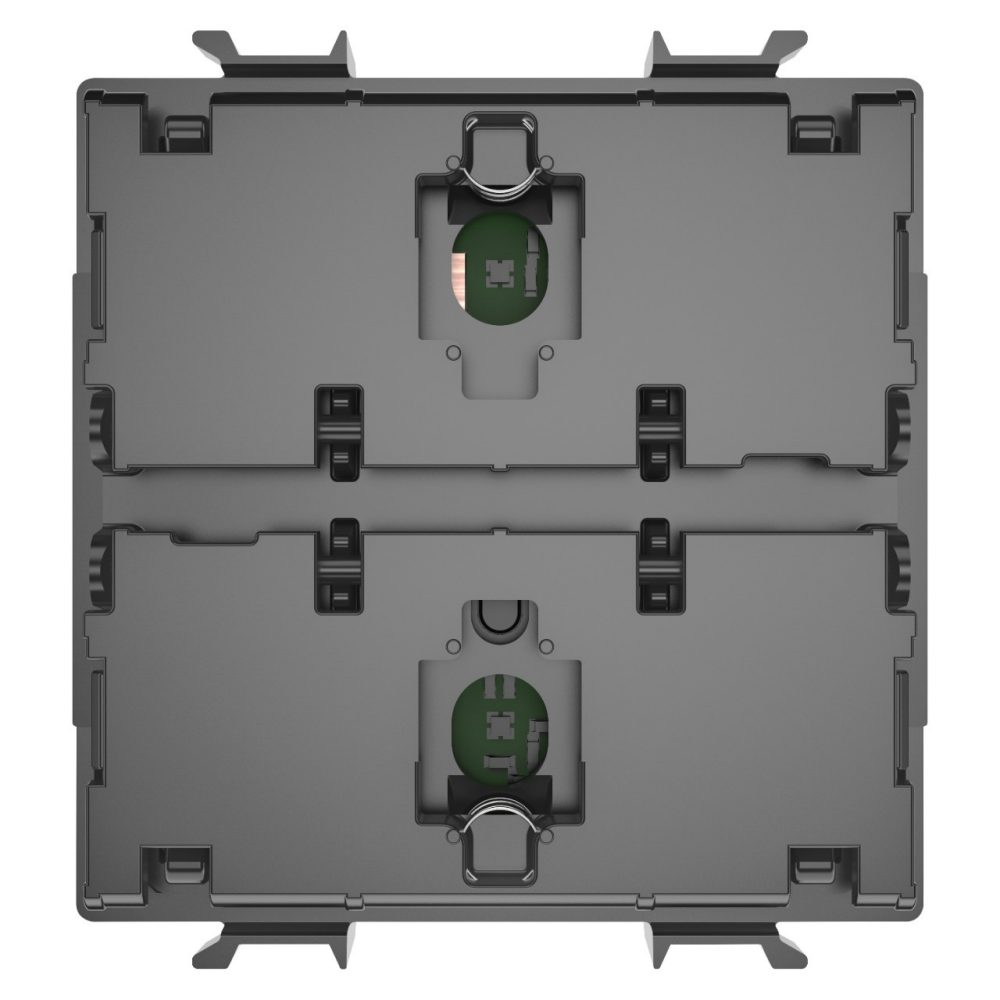

PŘIPOJENÝ AXIÁLNÍ ROLETOVÝ MODUL – ZIGBEE – 100-240 V AC 50/60 Hz – 2 MODULY – CHORUSMART

Kód: GWA1232

Řada: Propojená CHYTRÁ DOMÁCNOST
Systémy propojené chytré domácnosti

Propojený systém, založený na bezdrátovém protokolu Zigbee, nabízí celou řadu řešení pro chytré domácnosti a malé kanceláře, které jsou vhodné jak pro novostavby, tak pro rekonstrukce.
Umožňuje vám ovládat bezpečnost, pohodlí a spotřebu prostřednictvím jedinečného uživatelského zážitku pomocí aplikace Home Gateway a rámečků EGO Smart. Systém se integruje s platformami Google Home IoT, Amazon Alexa a IFTTT a všechny funkce lze ovládat pomocí hlasových asistentů Google a Alexa.

IP20 (s tlačítkem)

Technické informace

Informace

Stáhnout

Certifikáty

Výstupní
kontakty 2,3 A 240 V AC (dle IEC 60669-2-1)

Zdroj napájení 100 ÷ 240 V AC – 50/60 Hz

Počet modulů 2

Počet výstupních
kanálů 1

Rádiové spojení Zigbee (IEEE 802.15.4)

Norma 2014/53/EU, 2011/65/EU + 2015/863, EN 60669-2-1, EN 60669-1, EN 301 489-1, EN 301 489-17, EN 300 328, EN IEC 63000

Pracovní
teplota -5 – +45 °C

Relativní vlhkost (nekondenzující) Max. 93 %

Výstupní výkon Zigbee 10 dBm

Rozptýlený max.
výkon (W) 2

Zapojovací svorky Se šroubem

Kapacita utahování svorek
pletené kabely (mm²) Max. 1,5

Kapacita utahování svorek
pevné kabely (mm²) Max. 1,5

Kategorie Axiální ovládací prvek rolet připojen

Počet vstupních
kanálů 2 (pro místní replikaci povelů nebo odesílání dalších povelů Zigbee)

Vstupní
napětí Síťové napájecí napětí

Krytí
IP IP20 (s tlačítkem)

Barva LED Modrá

Místní ovládání Prostřednictvím 2 předních tlačítek (nutné doplnit tlačítkem)

Napájecí zdroj rámečku EGO SMART Ano

Rozšíření ovládání Zigbee, pokud je nainstalováno v rámečku EGO SMART (funkce SHIFT) Ano (2 povel Zigbee aktivovaný předními tlačítky)

Ware Number 85389099

Product Data Sheet

Systémová příručka a technické charakteristiky – IT

Systémová příručka a technické charakteristiky – EN

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Označení CE

Zobrazit certifikát

Prohlášení o shodě

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: zařízení pro ovládání motoru pro rolety, závěsy, žaluzie atd. přes 2 blokované výstupní kontakty. Dvě místní tlačítka s axiální aktivací umožňují ovládání motoru připojeného k zařízení.
Vybaveno 2 vstupy (pomocné axiální povelové prvky, klasické spínače a tlačítka, snímače atd.) pro replikaci místního ovládání motoru nebo pro odesílání povelů a stavu ZigBee.
Zařízení jsou vybavena dvěma modrými LED, které lze nakonfigurovat tak, aby usnadnily lokalizaci v noci nebo indikovaly probíhající chod motoru, a jsou určeny k napájení rámečku EGO SMART, ve kterém jsou umístěny.
POUŽITÍ: ovládání 1 motoru připojeného k zařízení pomocí místních tlačítek. Motor lze také ovládat přes ZigBee jinými zařízeními připojenými k síti (příkazy nahoru/dolů, scénáře). Pomocí vstupů je možné přidávat místní ovládací body motoru připojené k zařízení, povely ZigBee dalším aktuátorům (ovládání zapnutí/vypnutí a stmívání svítidel, ovládání rolet a žaluzií, obecné ovládání zatížení, scénáře) nebo odesílat stav snímače přes síť ZigBee.
Pomocí tohoto zařízení v kombinaci s rámečkem EGO SMART lze odeslat 2 další povely ZigBee, které se aktivují pomocí tlačítek na zařízení, když má rámeček SMART povolenou funkci „SHIFT“.
POZNÁMKY: zařízení musí být doplněna předním tlačítkem: GWA1231 je nutné doplnit tlačítky GW1x553S nebo GW1x557S; GWA1232 je nutné doplnit tlačítky GW1x554S nebo GW1x558S.
