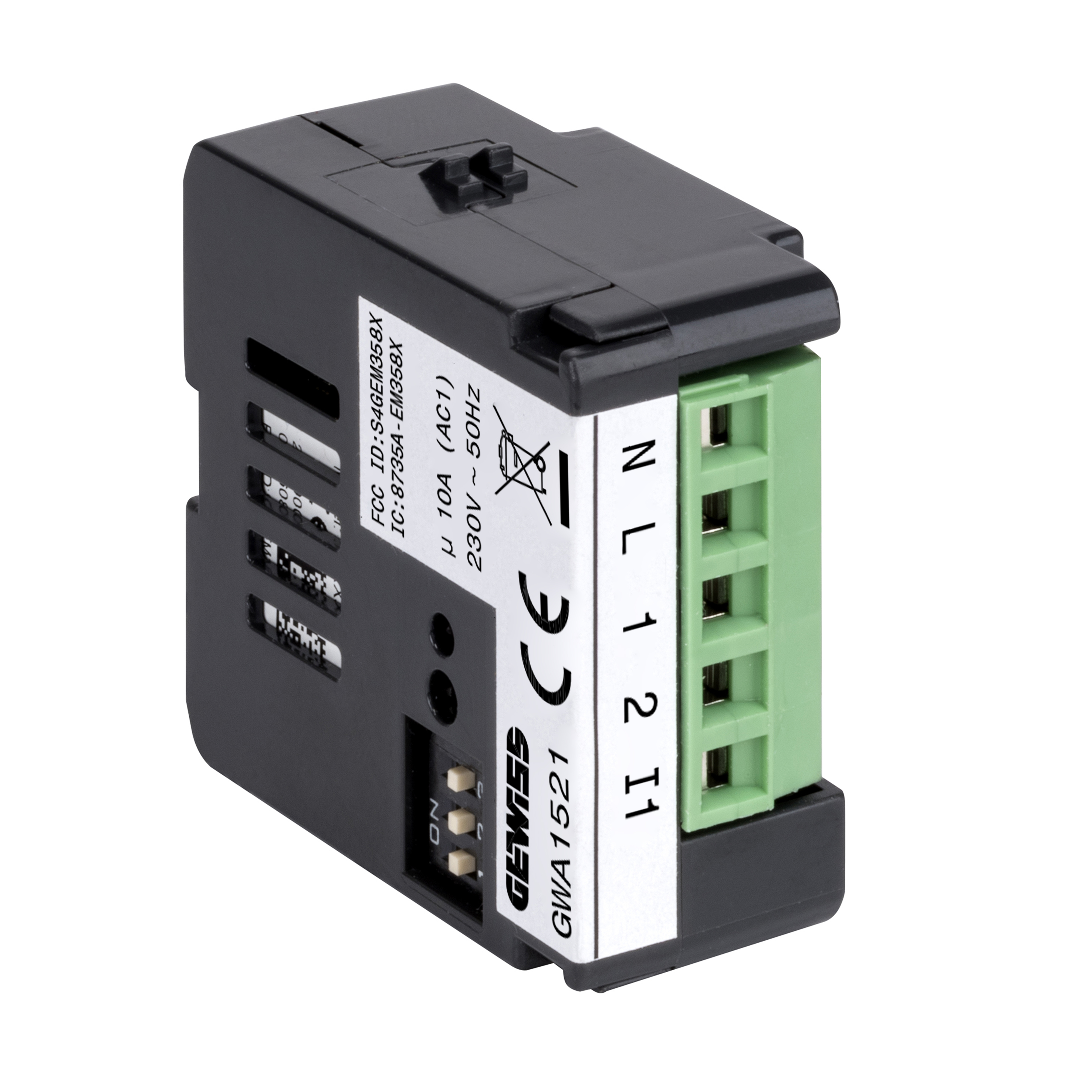

SPÍNACÍ AKTUÁTOR – BEZPOTENCIÁLOVÝ, 1 KANÁL – ZIGBEE

Kód: GWA1521

Řada: CHORUSMART – řada Domestic
Matná bílá modulární zařízení

Modulární zařízení CHORUSMART umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky.
Barvy a povrchové úpravy: matná bílá, výrazná a elegantní.
Neomezené funkce ve zmenšeném prostoru: řada ChoruSmart se skládá z kolébkových tlačítek s ½, 1, 2 a 3 moduly pro optimalizaci prostoru podle potřeby a axiálních tlačítek ve verzi EVO nebo SMART, která uspokojí i ty nejmodernější potřeby.
Přední spojka: přední spojka umožňuje jednoduché a rychlé činnosti sestavení a uvolnění součástí, což umožňuje jejich dokončení bez odstranění podpěry, což je jedinečné pro všechny rámečky a zařízení.

IP20

Technické informace

Informace

Stáhnout

Certifikáty

Kategorie Aktuátor pro obecná zatížení

Komunikační protokol Zigbee (IEEE 802.15.4)

Napájecí
napětí 230 V AC – 50 Hz

Počet výstupních
kanálů 1

Výstupní
kontakty 1 NO 10 A (AC1) 230 V AC

Výstupní výkon 3 dBm

Rozptýlený max.
výkon (W) 2 W

Žárovky / halogenové lampy 230 V 2300 W

Kompaktní zářivky 150 W

LED kontrolky 230 V 150 W

Zatížení řízená toroidními transformátory 450 W

Zatížení řízená elektronickými transformátory 600 W

Maximální výkon
motoru 500 W

Norma 2014/53/EU

Krytí
IP IP20

Pracovní
teplota -5 – +45 °C

Teplota skladování -25 – +70 °C

Relativní vlhkost (nekondenzující) Max. 93 %

Rozměry
DxVxH (mm) 42x40x20

Elektrokód 051 A

Ware Number 85389099

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – ES

Likvidace

Technická příručka (IT)

Technická příručka (EN)

Uživatelská příručka (AR-TR-HR-IW)

Uživatelská příručka (IT-EN-FR-DE)

Uživatelská příručka (ES-PT-RO)

Uživatelská příručka (MK-SQ-SL-HU)

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení REACH

Prohlášení o shodě

Zigbee certificate GWA1521

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: 1kanálový aktuátor pro aktivaci zatížení přes bezpotenciálový výstupní kontakt (NO). Vhodné pro ovládání žárovek (230 V AC): 2300 W, zatížení řízené toroidními transformátory: 450 W, zatížení řízené elektronickými transformátory: 600 W, úsporná svítidla (kompaktní zářivky): 150 W, LED žárovky (230 V AC): 150 W, motory: 500 W.
POUŽITÍ: při použití se snímačem vody zajistěte instalaci tlačítka NO pro ruční otevření elektroventilu.
POZNÁMKY: instalace do krabic pro zapuštěnou montáž, spojovacích krabic atd.
