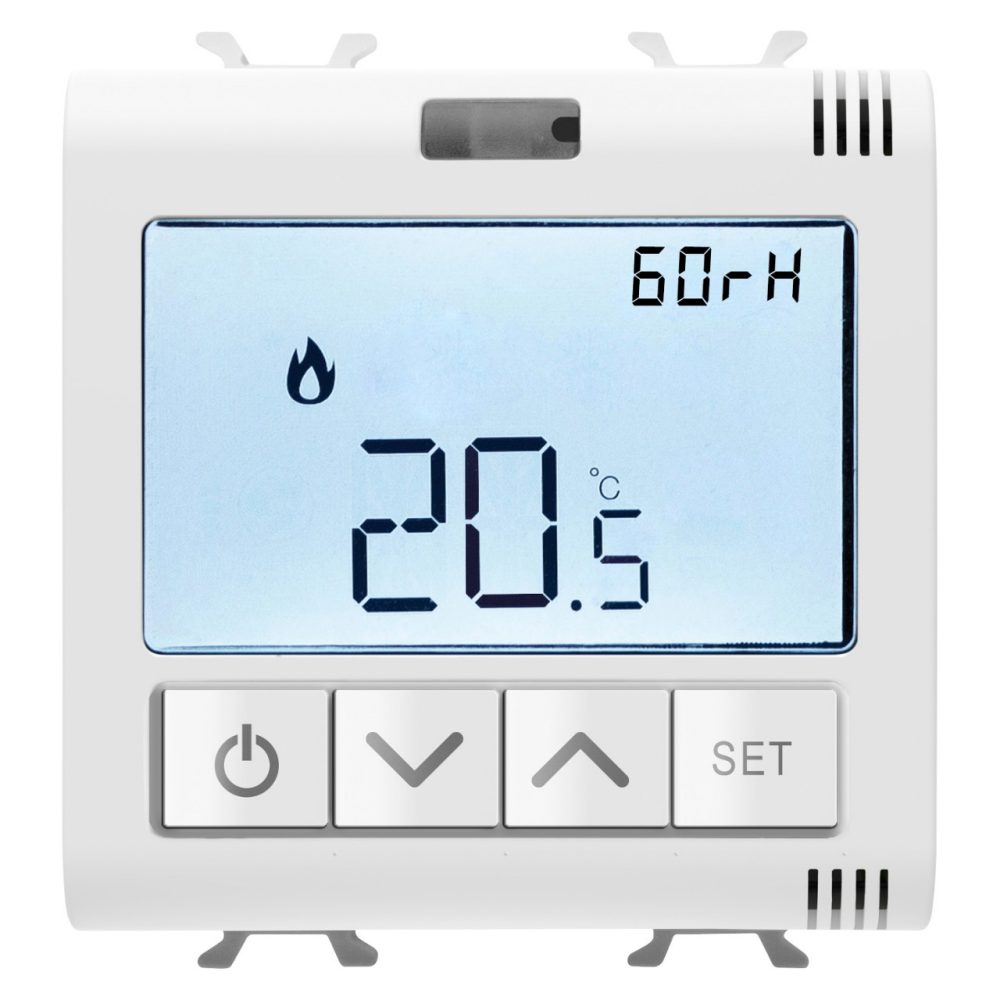

PŘIPOJENÝ TERMOSTAT S MĚŘENÍM VLHKOSTI – ZIGBEE – 100-240 V AC 50/60 Hz – NA 5 A (AC1) 240 V AC – 2 MODULY – MATNÁ BÍLÁ – CHORUSMART

Kód: GW15709

Řada: CHORUSMART – řada Domestic
Matná bílá modulární zařízení

Modulární zařízení CHORUSMART umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky.
Barvy a povrchové úpravy: matná bílá, výrazná a elegantní.
Neomezené funkce ve zmenšeném prostoru: řada ChoruSmart se skládá z kolébkových tlačítek s ½, 1, 2 a 3 moduly pro optimalizaci prostoru podle potřeby a axiálních tlačítek ve verzi EVO nebo SMART, která uspokojí i ty nejmodernější potřeby.
Přední spojka: přední spojka umožňuje jednoduché a rychlé činnosti sestavení a uvolnění součástí, což umožňuje jejich dokončení bez odstranění podpěry, což je jedinečné pro všechny rámečky a zařízení.

IP20

Technické informace

Informace

Stáhnout

Certifikáty

Barva Matná bílá

Výstupní
kontakty 1 NA / NC 5 A (AC1) 240 V AC

Zdroj napájení 100 ÷ 240 V AC – 50/60 Hz

Počet modulů 2

Rádiové spojení Zigbee (IEEE 802.15.4)

Norma 2014/53/EU, 2011/65/EU + 2015/863, EN 60730-1, EN 60730-2-7, EN 60730-2-9, EN 301 489-1, EN 301 489-17, EN 300 328, EN IEC 63000

Pracovní
teplota -5 – +45 °C

Relativní vlhkost (nekondenzující) Max. 93 %

Výstupní výkon Zigbee 10 dBm

Zapojovací svorky Se šroubem

Kapacita utahování svorek
pletené kabely (mm²) Max. 1,5

Kapacita utahování svorek
pevné kabely (mm²) Max. 1,5

Kategorie Termostat

Krytí
IP IP20

Měřené
rozměry Teplota, vlhkost

Funkce Řízení vytápění a chlazení; algoritmy pro 2cestné systémy: dvoubodový (vypnuto/zapnuto) a proporcionálně integrační (PWM).

Typ
displeje LCD

Ware Number 90321020

Product Data Sheet

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení o shodě

Označení CE

VYBAVENÍ A POZNÁMKY

VLASTNOSTI: termostat sw zapuštěnou montáží pro ovládání topných/chladicích systémů s manuálním řízením teploty a možností vypnutí. Algoritmy řízení pro dvoucestné systémy: dva body (zapnuto/vypnuto), proporcionálně-integrální (PWM). Termostat může ovládat solenoidový ventil pro vytápění nebo chlazení pomocí místního kontaktu nebo přes Zigbee, v tomto případě musí být solenoidový ventil ovládán aktuátorem Zigbee. Lze použít připojené aktuátory Zigbee GWA1521, GWA1522, GWA1523, GW1x826, GWA1201 a GWA1202.
Termostat je vybaven integrovanými snímači teploty a vlhkosti. Termostat má vstup pro snímač NTC (lze použít snímače GW10800 a GW1x900) pro externí měření teploty (např. pro kompenzaci teplot měřených lokálně termostatem nebo pro ochranu v případě podlahového vytápění/chlazení).
POUŽITÍ: ovládání klimatizace (topení nebo chlazení) bytové jednotky nebo prostoru; možnost spravovat denní nebo týdenní profil vytápění/chlazení přes aplikaci. Zařízení měří vlhkost; pokud je překročena prahová hodnota (definovaná během konfigurace), může Zigbee aktivovat odvlhčovací systém a zobrazit/oznámit měření v aplikaci.
Použití v tradičních nepřipojených systémech: připojený termostat lze použít i v tradičních nepřipojených instalacích. V tomto případě se konfigurace neprovádí přes aplikaci a vstup snímače NTC lze použít pouze pro kompenzaci měření teploty detekované lokálně termostatem.
