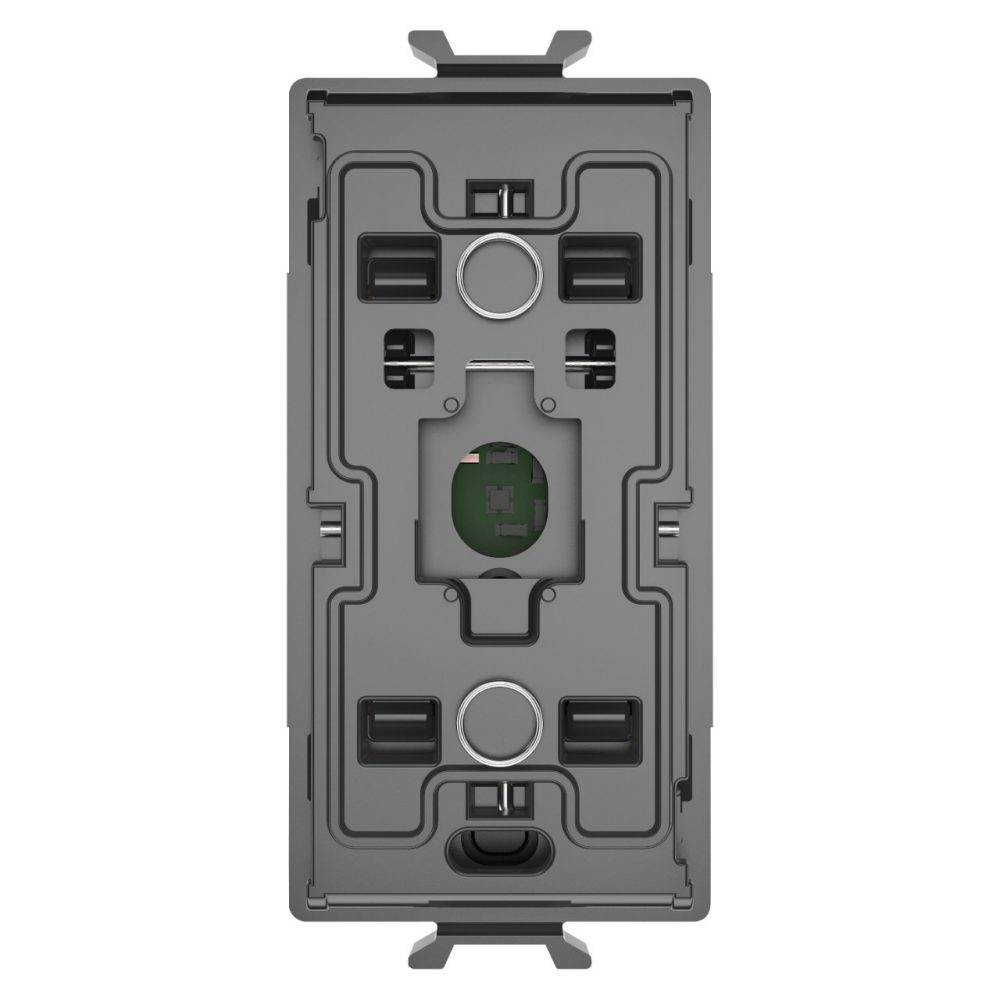

POMOCNÝ AXIÁLNÍ 1POVELOVÝ MODUL – 100-240 V AC 50/60 Hz – 1 MODUL – CHORUSMART
Kód:
GW10677
Řada: CHORUSMART – řada Domestic
Matná bílá modulární zařízení
Matná bílá modulární zařízení
Modulární zařízení CHORUSMART umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky.
Barvy a povrchové úpravy: matná bílá, výrazná a elegantní.
Neomezené funkce ve zmenšeném prostoru: řada ChoruSmart se skládá z kolébkových tlačítek s ½, 1, 2 a 3 moduly pro optimalizaci prostoru podle potřeby a axiálních tlačítek ve verzi EVO nebo SMART, která uspokojí i ty nejmodernější potřeby.
Přední spojka: přední spojka umožňuje jednoduché a rychlé činnosti sestavení a uvolnění součástí, což umožňuje jejich dokončení bez odstranění podpěry, což je jedinečné pro všechny rámečky a zařízení.
Barvy a povrchové úpravy: matná bílá, výrazná a elegantní.
Neomezené funkce ve zmenšeném prostoru: řada ChoruSmart se skládá z kolébkových tlačítek s ½, 1, 2 a 3 moduly pro optimalizaci prostoru podle potřeby a axiálních tlačítek ve verzi EVO nebo SMART, která uspokojí i ty nejmodernější potřeby.
Přední spojka: přední spojka umožňuje jednoduché a rychlé činnosti sestavení a uvolnění součástí, což umožňuje jejich dokončení bez odstranění podpěry, což je jedinečné pro všechny rámečky a zařízení.
IP20 (s tlačítkem)
Technické informace
Informace
Stáhnout
Certifikáty
Popis
1kanálový pomocní axiální ovládací prvek
Zdroj napájení
100 ÷ 240 V AC – 50/60 Hz
Počet modulů
1
Počet vstupních
kanálů -
kanálů -
Místní ovládání
Prostřednictvím předního tlačítka (nutné doplnit tlačítkem)
Napětí pomocného vstupního kanálu
-
Teplota skladování
-25 – +70 °C
Počet vstupních kanálů LED
1
Pracovní
teplota -5 – +45 °C
teplota -5 – +45 °C
Napětí vstupních kanálů LED
100 ÷ 240 V AC – 50/60 Hz
Relativní vlhkost (nekondenzující)
Max. 93 %
Počet výstupních
kanálů 1
kanálů 1
Přední světelná signalizace
Modrá LED
Výstupní
kontakty 1 A (AC1)
kontakty 1 A (AC1)
Zapojovací svorky
Se šroubem
Klasické halogenové žárovky 240 V AC
-
Kapacita utahování svorek
pletené kabely (mm²) Max. 1,5
pletené kabely (mm²) Max. 1,5
LED žárovky 240 V AC
-
Kapacita utahování svorek
pevné kabely (mm²) Max. 1,5
pevné kabely (mm²) Max. 1,5
Zatížení ovládaná z elektronického transf. 240 V AC
-
Kontext
Suché vnitřní prostory
Zářivky 240 V
-
Krytí
IP IP20 (s tlačítkem)
IP IP20 (s tlačítkem)
Řízení zatížení
-
Norma
2014/35/EU (LVD), 2011/65/EU + 2015/863 (RoHS), EN 60669-1, EN IEC 63000
Ware Number
85389099
VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: pomocné ovládací prvky pro použití ve spojení se spínacími moduly EVO.
Zařízení jsou vybavena modrými LED pro snadnou lokalizaci nebo pro zobrazení stavu zatížení.
POUŽITÍ: při připojení k místním vstupům axiálních ovládacích prvků EVO umožňují replikaci místního řízení zatížení nebo řízení centralizovaných ovládacích prvků.
POZNÁMKY: zařízení musí být doplněno předním tlačítkem: GW10677 je nutné doplnit tlačítky GW15551S nebo GW15555S. GW10678 je nutné doplnit tlačítky GW15552S nebo GW15556S.
Zařízení jsou vybavena modrými LED pro snadnou lokalizaci nebo pro zobrazení stavu zatížení.
POUŽITÍ: při připojení k místním vstupům axiálních ovládacích prvků EVO umožňují replikaci místního řízení zatížení nebo řízení centralizovaných ovládacích prvků.
POZNÁMKY: zařízení musí být doplněno předním tlačítkem: GW10677 je nutné doplnit tlačítky GW15551S nebo GW15555S. GW10678 je nutné doplnit tlačítky GW15552S nebo GW15556S.
