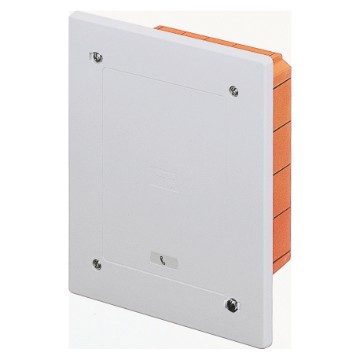

MODULÁRNÍ SPOJOVACÍ A PŘIPOJOVACÍ KRABICE – ZAPUŠTĚNÁ MONTÁŽ – VODOTĚSNÁ – ROZMĚRY 138X169X70 – VÍKO ODOLNÉ VŮČI NÁRAZU – IP55 – ŠEDÁ RAL7035

Kód: GW48671

Řada: Řada 48
Řada spojovacích a modulárních krabic pro zapuštěnou montáž

Systém se skládá ze tří řad:
Řada 48 PT / 48 PT DIN s lisovanou lištou DIN, v souladu s CEI 23-48, vhodná pro instalaci i zařízení H&B; řada 48 CM složená z velkokapacitních spojovacích krabic, vhodných k vytvoření rozvodných sloupů; řada 48 PTC složená z modulárních spojovacích, řídicích a rozvodných krabic. Všechny krabice jsou vyrobeny z technopolymeru bez halogenů.

Technické informace

Informace

Stáhnout

Certifikáty

Vnější rozměry
DxVxH (mm) 138x169x70

Předběžné uspořádání
přihrádky 1

Ware Number 85381000

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

DODÁVANÉ PŘÍSLUŠENSTVÍ: samolepicí kotouče se symboly pro označení obvodů, sada nerezových samořezných šroubů Ø4x32 mm, závěs pro omezené otevírání víka.
GW48672 předpřipraveno pro umístění na lištu DIN. Volné místo: 14 modulů.
Omítkový chránič v kartonu dodávaný standardně v balení a vybavený papírovou páskou.
CHARAKTERISTIKA: předpřipraveno pro kombinovanou spojku (vodorovnou i svislou) pomocí spojky s průběžným zapojením GW48026.
Omítkový chránič montovaný zatlačením na otvor základny.
POZNÁMKY: u vstupů odstraňte vylamovací otvor po odstřihnutí příslušných čepů nůžkami.
Stupeň krytí IP55 je zaručen při zavřeném víku a při instalaci na vodotěsné stěny z dlaždic nebo podobných materiálů, bez spár.
