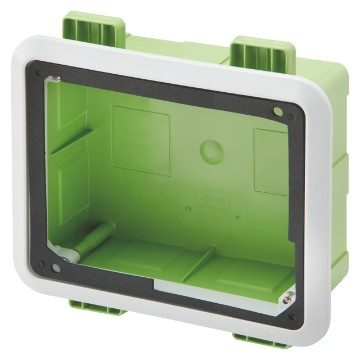

CASS.PM.PRESE BL.OR.16/32A CBF IP44GREEN

Kód: GW66682PM

Řada: Řada
Green Wall Systém pro zapuštěnou montáž pro sádrokartonové stěny

Nejúplnější systém kontejnerů pro lehké a sádrokartonové stěny; patentovaná řešení GEWISS. Vyrobeno z technopolymeru bez halogenů a GWT 850 °C. Řada zahrnuje rozvaděče a rozvodnice až do 72 M; spojovací krabice 48 PT DIN řady GREENWALL s integrovanou lištou DIN na zadním rámečku, vyhovující CEI 23-49, ideální pro předběžnou přípravu a instalaci domácích zařízení; krabice pro zapojené přístroje a krabice pro blokované spínané zásuvky.

IP44

IK08

850 °C (dno) – 650 °C (rám)

Technické informace

Informace

Stáhnout

Certifikáty

Pro stěny Sádrokarton

Pro zásuvky 44 IB 16/32 A CBF

Blokovaná zásuvka
vhodná pro uložení do pouzdra 1

Krytí
IP IP44

Mechanický
odpor IK08

Zásuvky IB
vhodné pro uložení do pouzdra 16/32 A

Pro zásuvky CBF vodorovný

Elektrokód 2220

Zkouška žhavou smyčkou 850 °C (dno) – 650 °C (rám)

Dno vývrtu Prostřednictvím víceprůměrové řezačky

Minimální instalační teplota -15 °C

Ware Number 85381000

Product Data Sheet

Výkres DXF

Technické charakteristiky – IT

Technické charakteristiky – EN

Technické charakteristiky – DE

Technické charakteristiky – ES

Uživatelská příručka

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Zobrazit certifikát

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: Bezhalogenová pouzdra, v souladu s EN 60754-2.
Pouzdro typu H v souladu s EN 60670-1 a typu Ha v souladu s IEC 60670-1.
GWT 850 °C podle EN 60695-2-11, pro zelenou montážní krabici se zadní zapuštěnou montáží.
CHARAKTERISTIKA: lokátory pro trasování stěny podél okrajů krabic; krabice vybavené jazýčky pro přímou montáž na panely nebo kovovou konstrukci, pro lehké a sádrokartonové stěny.
DODÁVANÉ PŘÍSLUŠENSTVÍ: sada samořezných šroubů ø4x45 mm.
