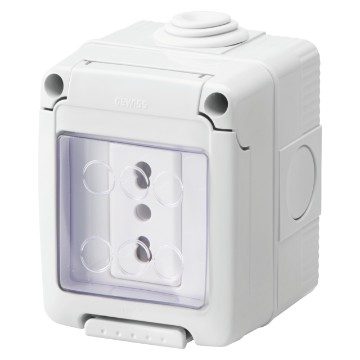

VODOTĚSNÝ ROZVADĚČ VČETNĚ ZAŘÍZENÍ SYSTEM – SE ZÁSUVKOU 2P+E 16 A DUÁLNÍ PROUD – ITALSKÁ NORMA – IP55 – ŠEDÁ RAL 7035

Kód: GW27841

Řada: Řada 27 COMBI
Nástěnné rozvaděče a modulární komponenty

Kompletní, všestranný systém modulárních rozvaděčů, dokonale integrovaný do domácí řady SYSTEM, schopný splnit požadavky na instalaci s vysokou ochranou v domácnostech, komerčních a průmyslových sektorech. Řada 27 COMBI je k dispozici jak ve verzi IP40, tak ve vodotěsných verzích s krytím IP55 a IP65, doporučených pro všechny venkovní aplikace, které jsou vystaveny extrémním atmosférickým podmínkám.

IP55

650 °C

70 °C

Technické informace

Informace

Stáhnout

Certifikáty

Popis Zásuvka 2P+E – 16 A duální proud

Napětí 250 V AC

Barva Šedá RAL 7035

Typ
dvířek S membránou

Barva dvířek Průhledný

Počet vylamovacích otvorů
Ø23 3 na stranách / 1 na spodní straně

Počet otvorů Ø23
s kabelovou vývodkou 1

Typ vylamovacích otvorů Odnímatelné pomocí nástroje

Krytí
IP IP55

Třída
izolace II

Charakteristika Italská norma

Šrouby víka Nerezová ocel

Utahovací moment
šroubů 0.8 Newton/Meter

Vnější rozměry
DxVxH (mm) 66x82x65

Zkouška žhavou smyčkou 650 °C

Tepelné zatížení s kuličkou 70 °C

Norma IEC 60884-1

Instalační
teplota -25 +60 °C

Elektrokód 0131

Ware Number 85366990

Product Data Sheet

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

Prohlášení o shodě

Označení CE

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: IP55 se zavřenými dvířky. Vylamovací otvory odstranitelné pomocí nástroje. Rozvaděče jsou upraveny pro upevnění zemnicí svorky GW26407. Kompletní izolace lze dosáhnout použitím šroubových krytek GW44622. GW27836 dodávaný bez žárovky: S6x36 – nutná sufitová žárovka 12/24 V. GW27831, GW27832, GW27833, GW27834, jmenovitý výkon 230V LED žárovek: 200 W.
DODÁVANÉ PŘÍSLUŠENSTVÍ: rychlospojková kabelová vývodka pro kabely Ø od 4 do 14 mm a elektroinstalační trubky Ø16 a 20 mm.
