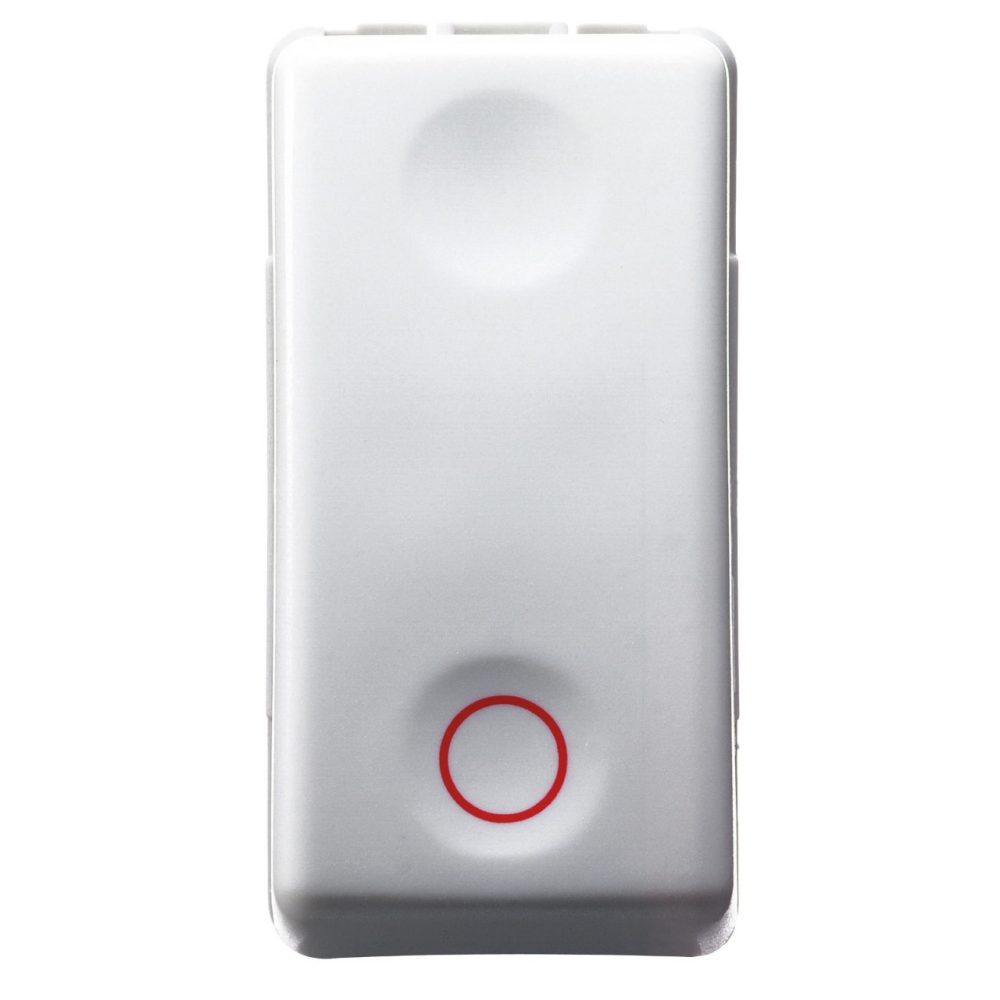

TLAČÍTKO 1P 250 V AC – NC 10 A – NEUTRÁLNÍ – SYMBOL KRUHU – 1 MODUL – SYSTEM – BÍLÁ

Kód: GW20519
Řada: SYSTEM WHITE – řada Domestic
Modulární zařízení
Modulární zařízení System umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky. Barva a úprava: lesklá bílá, světlá a všestranná
Ideální pro řešení pro zapuštěnou montáž (pro obdélníkové nebo čtvercové krabice), řešení pro montáž na povrch a pro speciální aplikace. Řada zahrnuje ovládací prvky, zásuvky, ochrany, kontrolky, konektory a zařízení pro ovládání, bezpečnost a pohodlí vašeho domova.

125 °C

850 °C

Technické informace

Informace
Stáhnout
Certifikáty
Kategorie Tlačítko
Tlačítko Neutrální
Symbol Kruh
Barva Bílá
Popis 1P NC – 10 A
Napětí 250 V AC
Signalizační
jednotka
-
Norma EN 60669-1
Odpor při
zkušebním napětí
2000 V při 50 Hz po dobu 1 minuty
Izolační odpor > 5 megaohmů
Zapojovací svorky Se šroubem
Spínač dlouhodobého provozu
(počet změn polohy)
40 000 při In 250 V AC účiník=0,6
Tepelné zatížení s kuličkou 125 °C
Zkouška žhavou smyčkou 850 °C
Úchyt svorky
na kabelové trakci
> 50 N
Kapacita utahování svorek
pletené kabely (mm²)
min. 0,75 – max. 2x4
Kapacita utahování svorek
pevné kabely (mm²)
min. 0,5 – max. 2x2,5
Počet modulů
SYSTEM
1
Materiál Technopolymer
Elektrokód 0130
Ware Number 85365080

Product Data Sheet

Technické charakteristiky – EN

Technické charakteristiky – IT

Technické charakteristiky – ES

Prohlášení REACH

Prohlášení o shodě

Zobrazit certifikát

Označení CE

Zobrazit certifikát

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: výrobky s možností osvětlení používají miniaturní žárovky, které nejsou součástí dodávky. GW20520, GW20521, oba kontakty jsou rozpojené ve střední poloze (vypnuté).
DODÁVANÉ PŘÍSLUŠENSTVÍ: GW20515 – červená zářivková signalizační jednotka 230 V AC (0,4 W). GW20516 – bílá LED 12/24 V AC/DC (0,4 W) signalizační jednotka. GW20518, kabel z izolačního materiálu, délka 140 cm, s knoflíkem. GW20530 se dodává se 2 klíči. Náhradní klíče: GW30912.
