Energy Verteiler Baureihe BUSBAR- Verteilersysteme für Schaltschränke
Alle media

Baureihe BUSBAR
Verteilersysteme für Schaltschränke

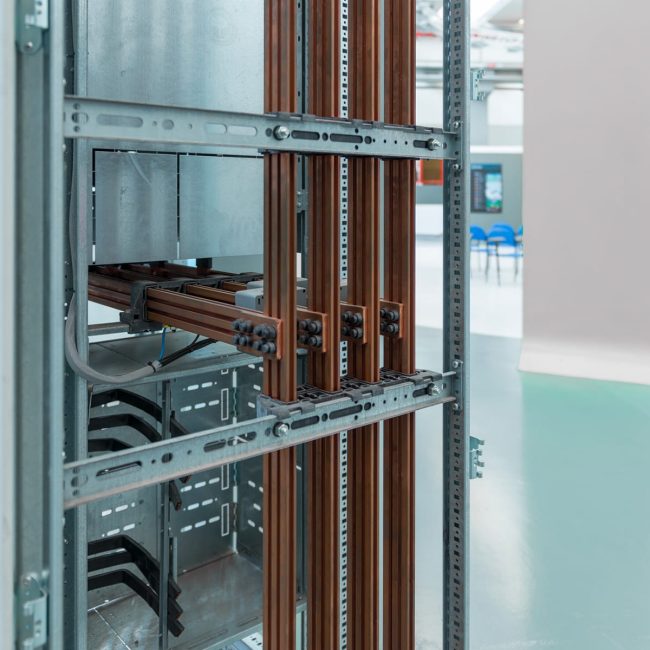

Das BUSBAR-Sortiment besteht neben Verteilerklemmenblöcken aus flachen und geformten Sammelschienen aus Kupfer und Aluminium, um ein Verteilungssystem innerhalb von QDX-Platinen zu realisieren.

Alle Produkte ansehen
Vorteile
Flexibilität in der Nutzung
Reduzierung der Verdrahtungszeit
Schnelle Verbindung
Flexibilität in der Nutzung
Flexibilität in der Nutzung
Die vorgebohrten Löcher im Abstand von 25 mm an den Flachstangen ermöglichen eine schnelle Stangen-, Riemen- oder Kabelverbindung. Darüber hinaus lassen sich durch spezielle Verbindungen problemlos Verbindungen zwischen Flachschienen und Profilschienen herstellen.
Reduzierung der Verdrahtungszeit
Reduzierung der Verdrahtungszeit
Dank des Befestigungssystems am Rahmen, das an der Rückseite der doppelten DIN-Schiene einrastet, und der speziellen Anschlüsse reduziert das GWFIX 100-Schnellverbindungssystem den Arbeitsaufwand und den Materialaufwand für die Verkabelung (Kabel und Klemmen) erheblich.
Schnelle Verbindung
Schnelle Verbindung
Der Anschluss an das Sammelschienensystem wird durch die besondere Form des konturierten Sammelschienenabschnitts mit einer speziellen Gleithammerschraube im Profil erleichtert, die den Anschluss von Verbindungsstellen an jedem Punkt der Sammelschiene ermöglicht, ohne dass Löcher gebohrt werden müssen.

Die Produkte dieser Serie

Nach Katalog navigieren
Alle Filter
113 Produkte
Raster
Liste

Verteilerklemmleisten

Horizontal Verteiler

Kategorie
Vierpoliger horizontaler Verteiler 250 A mit Vorgebohrtes Gewinde M6 Leisten

Kategorie ändern

Kategorie ändern

Vierpoliger horizontaler Verteiler 250 A mit Vorgebohrtes Gewinde M6 Leisten
Vierpoliger horizontaler Verteiler 400 A mit vorgebohrten M6 Sammelschienen mit Gewinde
Cod Gewiss
Für Verteiler
Anzahl TE EN 50022
Installation
Eingang Anschluss- möglichkeiten
Ausgang Anschluss- möglichkeiten
Icw (1s)
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 258X190X70MM 16 TE FÜR HÄNGESTIEL EN 50022 FÜR - CVX 630K/CVX 630M/ CVX 1600
GW44700
QDX 630L/H - 1600H
16
Auf DIN-Schiene EN 50022
1xM12
10xM6
17 kA
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 600X150X70MM - 24 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45545
QDX 630L/H - 1600H
24
Auf FuntkionHängestiel
1xM8+2xM6
21xM6
23 kA
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45546
QDX 630L/H - 1600H
35
Auf FuntkionHängestiel
1xM8+2xM6
32xM6
20 kA
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 258X190X70MM 16 TE FÜR HÄNGESTIEL EN 50022 FÜR - CVX 630K/CVX 630M/ CVX 1600
GW44700
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 258X190X70MM 16 TE FÜR HÄNGESTIEL EN 50022 FÜR - CVX 630K/CVX 630M/ CVX 1600
Anzeigen
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 600X150X70MM - 24 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45545
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 600X150X70MM - 24 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
Anzeigen
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45546
VIERPOLIGER HORIZONTALER VERTEILER - 250A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
Anzeigen
Cod Gewiss
Für Verteiler
Anzahl TE EN 50022
Installation
Eingang Anschluss- möglichkeiten
Ausgang Anschluss- möglichkeiten
Icw (1s)
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 600x150x70MM - 24 MODULE - AUF PROFILSCHIENE - FOR QDX 630L/H-1600H
GW45547
QDX 630L/H - 1600H
24
Auf FuntkionHängestiel
1xM8+2xM6
21xM6
23 kA
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45548
QDX 630L/H - 1600H
35
Auf FuntkionHängestiel
1xM8+2xM6
32xM6
20 kA
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 600x150x70MM - 24 MODULE - AUF PROFILSCHIENE - FOR QDX 630L/H-1600H
GW45547
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 600x150x70MM - 24 MODULE - AUF PROFILSCHIENE - FOR QDX 630L/H-1600H
Anzeigen
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
GW45548
VIERPOLIGER HORIZONTALER VERTEILER - 400A - 850x150x70MM - 35 MODULE - AUF PROFILSCHIENE - FÜR QDX 630L/H-1600H
Anzeigen

Potantialausgleichs

Kategorie
Zweipolige Verteilerklemmleisten mit transparenter Schutzhaube
Schutzhaube für Montageplatten oder DIN-Schienen EN 50022 - 750 V - T 85°C

Kategorie ändern

Kategorie ändern

Zweipolige Verteilerklemmleisten mit transparenter Schutzhaube
Schutzhaube für Montageplatten oder DIN-Schienen EN 50022 - 750 V - T 85°C
Vierpolige Verteilerklemmleisten mit transparenter Schutzhaube. Für Montageplatten oder DIN Schienen En 20022 - 750 V - T 85°C
Cod Gewiss
Bemessungsstrom (A)
Außenabmessungen BxHxT (mm)
Anzahl TE EN 50022
Eingang Anschluss- möglichkeiten
Ausgang Anschluss- möglichkeiten
Icw (1s)
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
GW44691
100
70x49x50
4
1x(6-35) mm²
[1x(4-25) + 5x(1,5-10)] mm²
6 kA
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
GW44693
125
141x49x50
8
1x(6-35) mm²
[2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²
6 kA
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
GW44691
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
Anzeigen
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
GW44693
ZWEIPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
Anzeigen
Cod Gewiss
Bemessungsstrom (A)
Außenabmessungen BxHxT (mm)
Anzahl TE EN 50022
Eingang Anschluss- möglichkeiten
Ausgang Anschluss- möglichkeiten
Icw (1s)
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
GW44696
100
70x88,5x50
4
1x(6-35) mm²
[1x(4-25) + 5x(1,5-10)] mm²
6 kA
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
GW44698
125
141x88,5x50
8
1x(6-35) mm²
[2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²
6 kA
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 160A 750V
GW44699
160
185x135x75
10
1x(16-50) mm²
[2x(10-35) + 2x(6-25) + 8x(4-16)] mm²
10 kA
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
GW44696
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 100A 750V
Anzeigen
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
GW44698
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 125A 750V
Anzeigen
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 160A 750V
GW44699
VIERPOLIGE POTENTIALAUSGLEICH-MODULARKLEMMENLEISTEN - 160A 750V
Anzeigen
Sie sahen 10 Produkte Eingeschaltet 113
Andere anzeigen
