Tekening van het schema

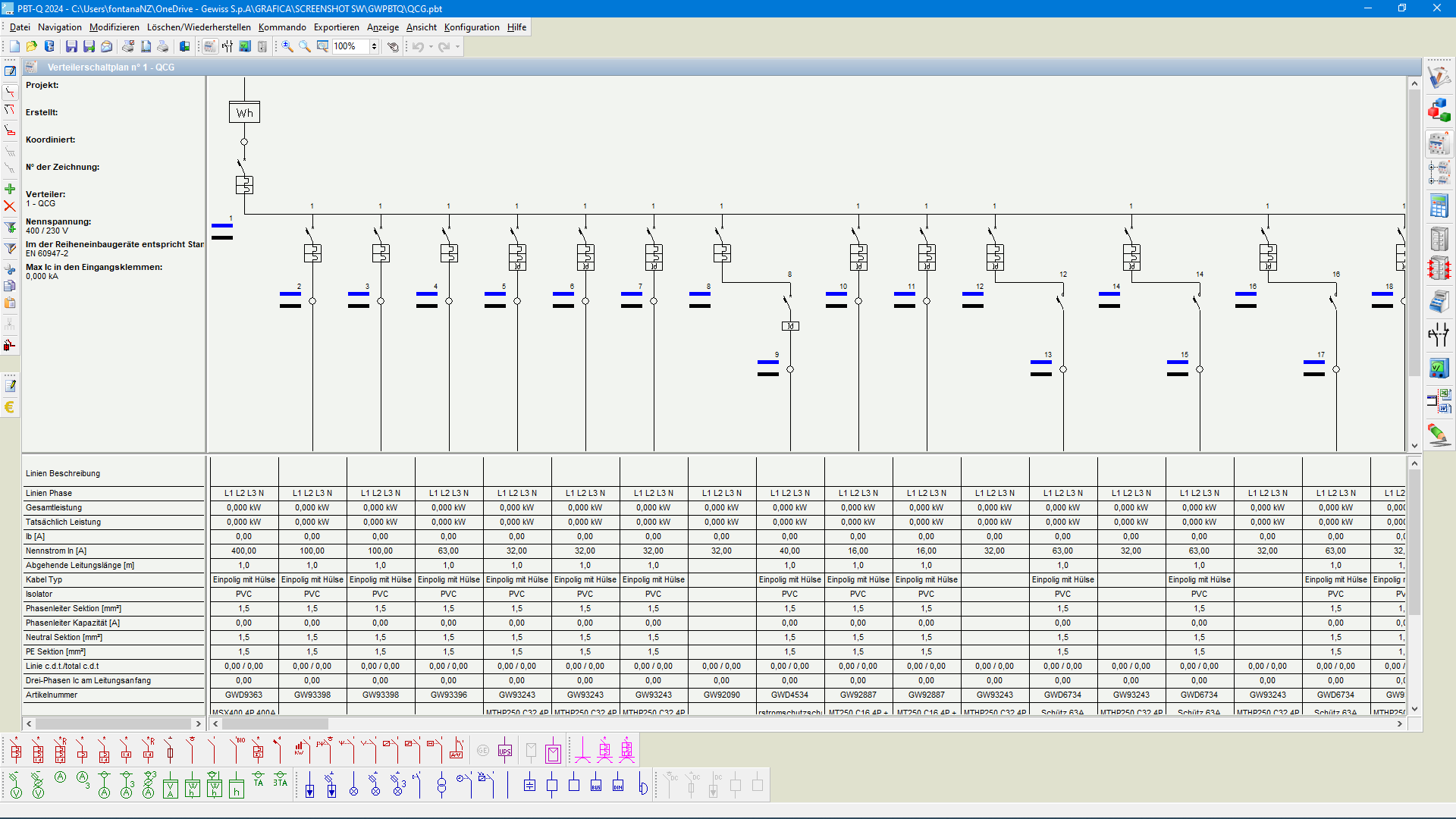

De tekenmodus van het enkellijnige schakelschema is halfautomatisch: zodra het in het schema in te voegen onderdeel is geselecteerd en de invoegmodus is gedefinieerd (serie, parallel, begin van een nieuw paneel), wordt het symbool automatisch op het tekenblad gepositioneerd. PBT-Q heeft ook een extra grafische tekenmodus, waarmee tekst, lijnen en vormen met aanpasbare kenmerken kunnen worden ingevoegd.

Berekening van het elektrische systeem

Klaar met het tekenen van het enkellijnige schakelschema, voert het programma de berekening uit van de parameters van het elektrische systeem en kiest het de onderdelen:

• stroombelasting en kortsluitstroom;
• spanningsverlies;
• Draadberekening;
• selectie van schakel- en beveiligingsapparaten

De informatie en de relatieve gegevens van het installatiesysteem (type distributiesysteem, voedingskarakteristieken, enz.) en van de onderdelen (lengte en type geleider, gegevens van de belastingen, enz.) kunnen op elk gewenst moment worden ingevoegd en/of gewijzigd (voor of na het dimensioneren). De elektrische parameters van de apparaten worden automatisch in het diagram geplaatst en de afzonderlijke koppen kunnen door de gebruiker worden gepersonaliseerd.
Het is zelfs mogelijk om alle of alleen de geselecteerde apparaten en/of bedrading te "blokkeren": tijdens de controlefase signaleert het programma mogelijke afwijkingen (en stelt voor de geblokkeerde onderdelen te vervangen door een ander geschikt onderdeel).

De aanwezigheid van foto's van de apparaten (schakelaars, meetapparatuur, signalisatie, bedieningen, enz.) maakt de selectie veel eenvoudiger.

De apparaten kunnen indien beschikbaar worden voorzien van accessoires. Ook de uitvoering kan gekozen worden (vast, plug-in, uitneembaar, enz.).
Het programma beschikt ook over een reeks functies en snelkoppelingen die de planning sneller en efficiënter maken (bijvoorbeeld de directe selectie van de symbolen uit het berichtenvenster, een handeling waarmee je op een onmiddellijke manier alle gegevens kan wijzigen waar de berichten naar verwijzen).

Configuratie van de structuur
Na het maken van het enkellijnige elektrische schema en de selectie van schakel- en beveiligingsapparaten, is het mogelijk om de structuur automatisch of handmatig te configureren.
Automatische bordconfiguratie: met één klik selecteert PBT-Q een compleet bord, onmiddellijk getekend (en geprijsd), dat door de gebruiker kan worden aangepast. Tijdens de wijzigingen wordt de kast in realtime bijgewerkt (tekening en prijs).
Handmatige bordconfiguratie: het programma biedt alle compatibele kasten met de apparaten die in het circuit aanwezig zijn en maakt het op een eenvoudige manier mogelijk om het bord te maken. Hierbij wordt (tijdens het maken van het bord) zowel de vorm van de in te voegen apparaten weergegeven (markeringen die al zijn ingevoegd) en de structuur van het schema (hier worden ook de reeds ingevoegde onderdelen benadrukt). Om het bord compleet te maken, is het mogelijk om ook het busbar-distributiesysteem te selecteren dat compatibel is met de gebruikte kasten.
Het programma voert vervolgens de thermische verificatie uit, zoals voorgeschreven door de norm voor elektrische kasten, volgens verschillende door de gebruiker geselecteerde methoden.

Snelle calculatie
Het programma maakt het mogelijk een snelle calculatie uit te voeren door alle in te voegen apparaten te selecteren via de juiste filters (gegevens, beschrijving of rechtstreeks vanuit de code) of door de materiaallijst rechtstreeks uit andere software te importeren (Word, Excel, Kladblok, enz.).
Hulp- en meetcircuits tekenen
Met PBT-Q kan je hulp- en meetcircuits tekenen, met behulp van een complete symbolenbibliotheek. Om een diagram te maken, is het mogelijk om vrij symbolen in te voegen of om de elementen van de apparaten te gebruiken die in het elektrische diagram zijn ingevoegd (spoelen, contacten, instrumenten, enz.). Alle handelingen zijn heel eenvoudig, ondersteund en vergemakkelijkt door automatismen (automatisch benoemen van symbolen, kleuren en samenstellen, eenvoudig tekenen van de verbindingen die zich aanpassen aan de verplaatsing van de symbolen).

Documentatie
Projectdocumentatie (schema's, voorkant van het bord, installatie-/bord-/apparaatgegevens, conformiteitsverklaringen, materiaallijst) is personaliseerbaar (bijvoorbeeld bedrijfslogo) en exporteerbaar in verschillende indelingen (xls, rtf, pdf, txt, html en dxf ).
