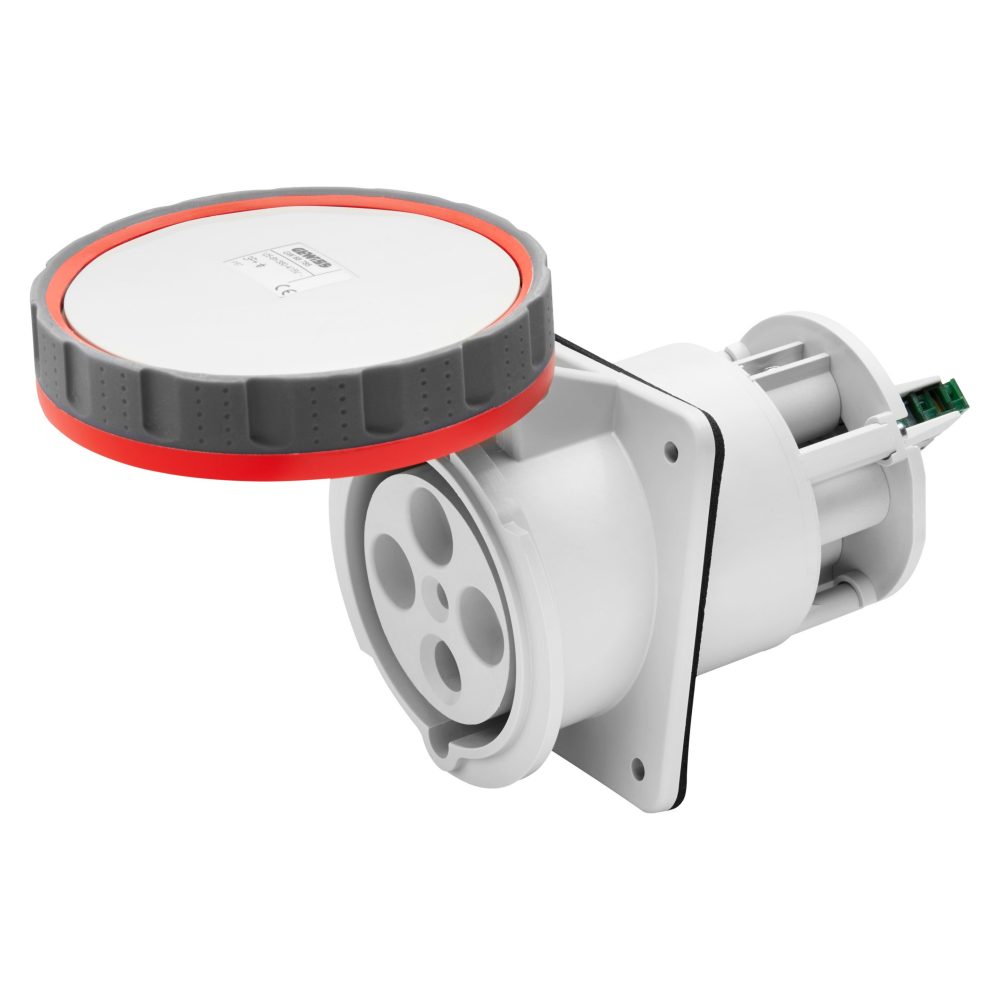

CEE WANDCONTACTDOOS 3P+A 125A 380/415V 50/60HZ - INBOUW 10° - IP67 - ROOD - 6H - MET SCHOON CONTACT

Code: GW68785
Serie: IEC 309 HP-serie
Stekkers en wandcontactdozen IEC 309 Standaard
Het IEC 309 HP systeem bestaat uit stekkers en wandcontactdozen van 16 tot 125 A in twee verschillende versies - recht mobiel en 10° inbouw, met IP44/IP54 en IP66/IP67/IP68/IP69 beschermingsgraad (IP68/IP69 alleen beschikbaar voor rechte versies). De introductie van de aanwijzingen voor het aardingscontact voltooit de serie voor specifieke toepassingen en installaties. De 16-32 A versies zijn beschikbaar met schroefdraad of snelle bedrading met veerklemmen, terwijl voor de 63-125 A versies indirecte bedrading met mantelklemmen wordt voorgesteld.

125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)

IP67

IK08

850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)

Technische informatie

Informatie
Downloaden
Certificaten
Flens afmetingen (mm) 114 x 114
Type 10° haakse inbouw wandcontactdoos
Deksel afmetingen mm 114 x 114
Isolatieweertsand > 10 MΩ
Totaal aantal activiteiten > 500
Thermodruk met kogel 125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)
Breekcapaciteit bij 1,1 Un 156 A
IP graad IP67
Aant. polen 3P+E
Mechanische weerstand IK08
Frequentie 50/60 Hz
Klem aandraaicapaciteit 16-50 mm² flexibele kabels - 25-70 mm² rigide kabels
Bedrijfstemperatuur -25 +55 °C
Soort bedrading Met schroef
Electrocod 2211
Gloeidraadtest 850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)
Kleur Rood
Nominale stroom (A) 125
Referentie h 6
Nominale spanning 380-415 V
Ware Number 85366990

Product Data Sheet

3D stappentekening

Technische kenmerken - IT

Technische kenmerken - DE

Technische kenmerken - EN

Technische kenmerken - ES

CE-markering

UITRUSTING EN OPMERKINGEN
KENMERKEN: de wandcontactdozen zijn voorzien van een NO-contact (mechanisch geactiveerd door stekkerpilot) om de creatie van een elektrisch vergrendelingscircuit mogelijk te maken. Vernikkelde contacten.
