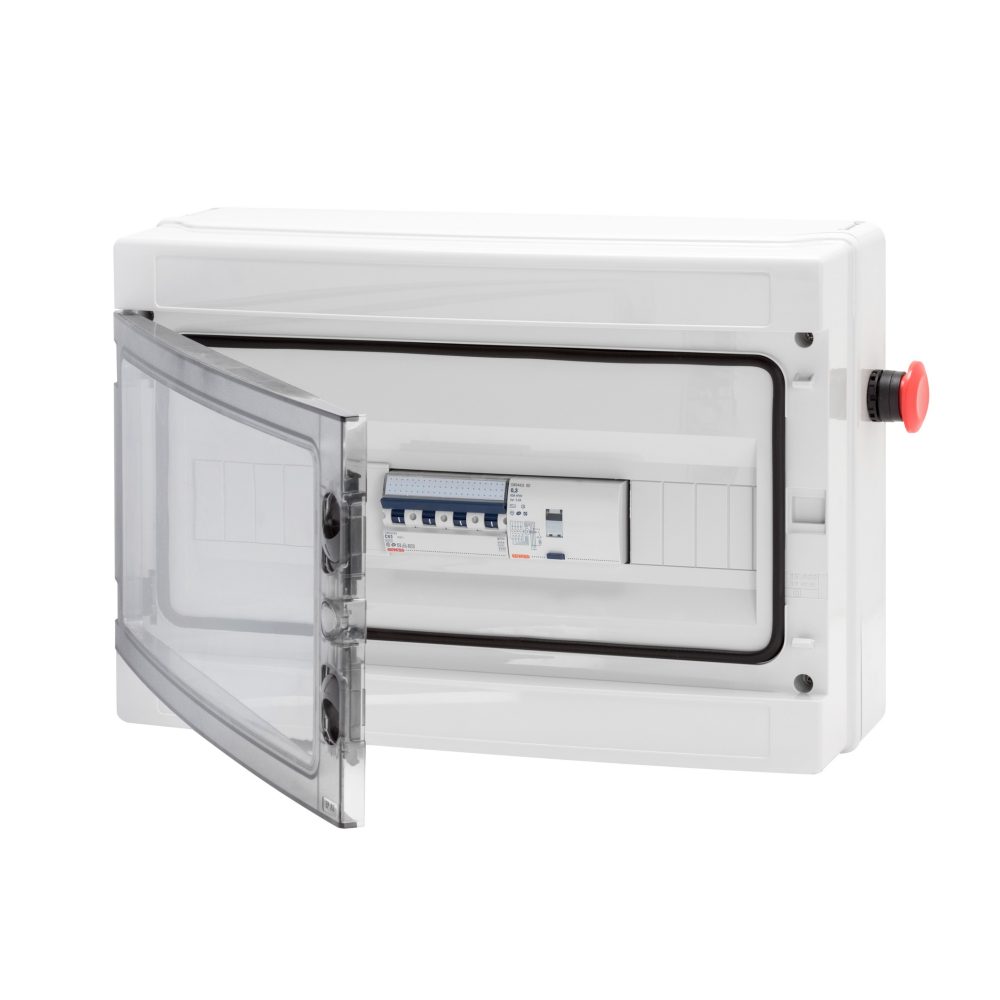

QUADRO 40 CDK DBO - 298X260X140 - MDC 32 A - PUERTA TRANSPARENTE

Código: GW68536
Gama: Serie 68 CO
Conjuntos CO para obras
La Serie 68 "CO" está compuesta por una amplia oferta de cuadros cableados y certificados según la norma EN 61439-4, para satisfacer cualquier exigencia de electrificación en pequeñas y grandes obras. Los cuadros están disponibles en variadas configuraciones que difieren en el número y tipo de bases y con protección magnetotérmica o por fusibles. Versiones cableadas preparadas para uso inmediato, o vacías personalizables para todas las necesidades en obras y certificables mediante el uso del software GWENERGY. Completan la gama una oferta de proyectores para usos móviles y aparatos de señalización luminosa.

IP65

IK09

650 °C

70 °C

Información técnica

Información
Descargar
Software
Certificados
Tipología CDK "CO"
Tipo de cuadro Cableado
Color Gris RAL 7035
Dim. exter. BxHxP (mm) 298x260x140
Peso (kg) 4
Conformidad normativa EN 61439-4 (ASC)
Características Resistencia UV (EN 62208)
Grado de protección IP65
Resistencia a impactos IK09
Test del hilo incandescente 650 °C
Termopresión con bola 70 °C
Clase aislamiento II
Nº polos 4
Potencia suministrable (kW) 17
Interruptores General Magnetotérmico 32A 4P 6kA
interruptor magnetotérmico diferencial general MDC 32 A
Pulsador de emergencia Si
Ware Number 85371098

Product Data Sheet

Características técnicas - IT

Características técnicas - EN

Características técnicas - DE

Características técnicas - ES

Declaración de conformidad

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Mostrar más

ENERGYpro

Quadros para obras de construcción, puertos-campings y distribución

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mostrar más

Declaración Reach

Marca CE

EQUIPOS Y NOTAS
APLICACIONES: Cuadro de alimentación principal en obras. Viene instalado inmediatamente cerca del contador de energía y protege la linea desde el cuadro de contador hasta el cuadro de distribución general de la obra.
INCLUYE: pulsador seta de emergencia; prensacables tipo PG para la entrada y salida de cables: set de 4 bridas de fijación en resina.
