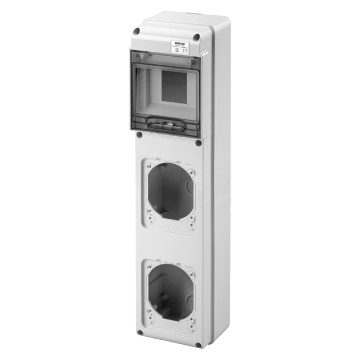

Q-DIN 5 MÓDULOS - 2 BASES ALOJABLES IEC 309 16/32A IP44/67 - IP65
Código:
GW68020N
Gama: Serie 68 Q-DIN
Cuadros para distribución
Cuadros para distribución
Sistema completo de cuadros eléctricos IP65 para la distribución de energía en el sector terciario, industrial y para obras, disponibles en la versión tanto vacía como cableada, según la norma internacional IEC 61439.
La gama Q-DIN está compuesta por cuadros de 5 a 20 módulos DIN y de módulos suplementarios de 14M y 20M para obtener más espacio DIN.
Permite el alojamiento de bases de empotrar e interbloqueadas hasta 63A, y son ampliamente accesoriables.
La gama Q-DIN está compuesta por cuadros de 5 a 20 módulos DIN y de módulos suplementarios de 14M y 20M para obtener más espacio DIN.
Permite el alojamiento de bases de empotrar e interbloqueadas hasta 63A, y son ampliamente accesoriables.
IP65
650 °C
IK08
70 °C
Información técnica
Información
Descargar
Software
Certificados
Color
Gris RAL 7035
Grado de protección
IP65
Nº mod. EN 50022
5
N. bases alojables
2 IEC 309 16/32 A IP44/67
Tipo de instalación
De pared
Potencia disipable A (W)
10
Potencia disipable B (W)
37
Conformidad normativa
EN 62208
Prueba del hilo incandescente
650 °C
Resistencia a impactos
IK08
Temperatura de uso
-25 +40 °C
Termopresión con bola
70 °C
Clase aislamiento
II
Versión
Vacío
Ware Number
85381000
EQUIPOS Y NOTAS
INCLUYE: prensacables y 2 tapones cubretornillo. GW68031N equipado con envolvente de goma antichoque. Brida adaptadora para sede de base IEC 309 de 16/32 A.
NOTA: llave no instalable. La potencia disipable (B) es calculada según IEC 60890 y se refiere a una sobretemperatura de 40K entre la temperatura del aire en el interior del cuadro y la ambiente. El grado de protección IP65 se obtiene con tapas ciegas para bridas instaladas correctamente en todos los alojamientos del cuadro vacío.
Dimensiones externas GW68017N (BxHxP): 105x258x96 mm.
Dimensiones externas GW68018N (BxHxP): 105x337x96 mm.
Dimensiones externas GW68001N y GW68020N (BxHxP): 105x430x96 mm.
Dimensiones externas GW68031N (BxHxP): 140x560x105 mm.
Libre de Halógenos según EN 60754-2.
NOTA: llave no instalable. La potencia disipable (B) es calculada según IEC 60890 y se refiere a una sobretemperatura de 40K entre la temperatura del aire en el interior del cuadro y la ambiente. El grado de protección IP65 se obtiene con tapas ciegas para bridas instaladas correctamente en todos los alojamientos del cuadro vacío.
Dimensiones externas GW68017N (BxHxP): 105x258x96 mm.
Dimensiones externas GW68018N (BxHxP): 105x337x96 mm.
Dimensiones externas GW68001N y GW68020N (BxHxP): 105x430x96 mm.
Dimensiones externas GW68031N (BxHxP): 140x560x105 mm.
Libre de Halógenos según EN 60754-2.
