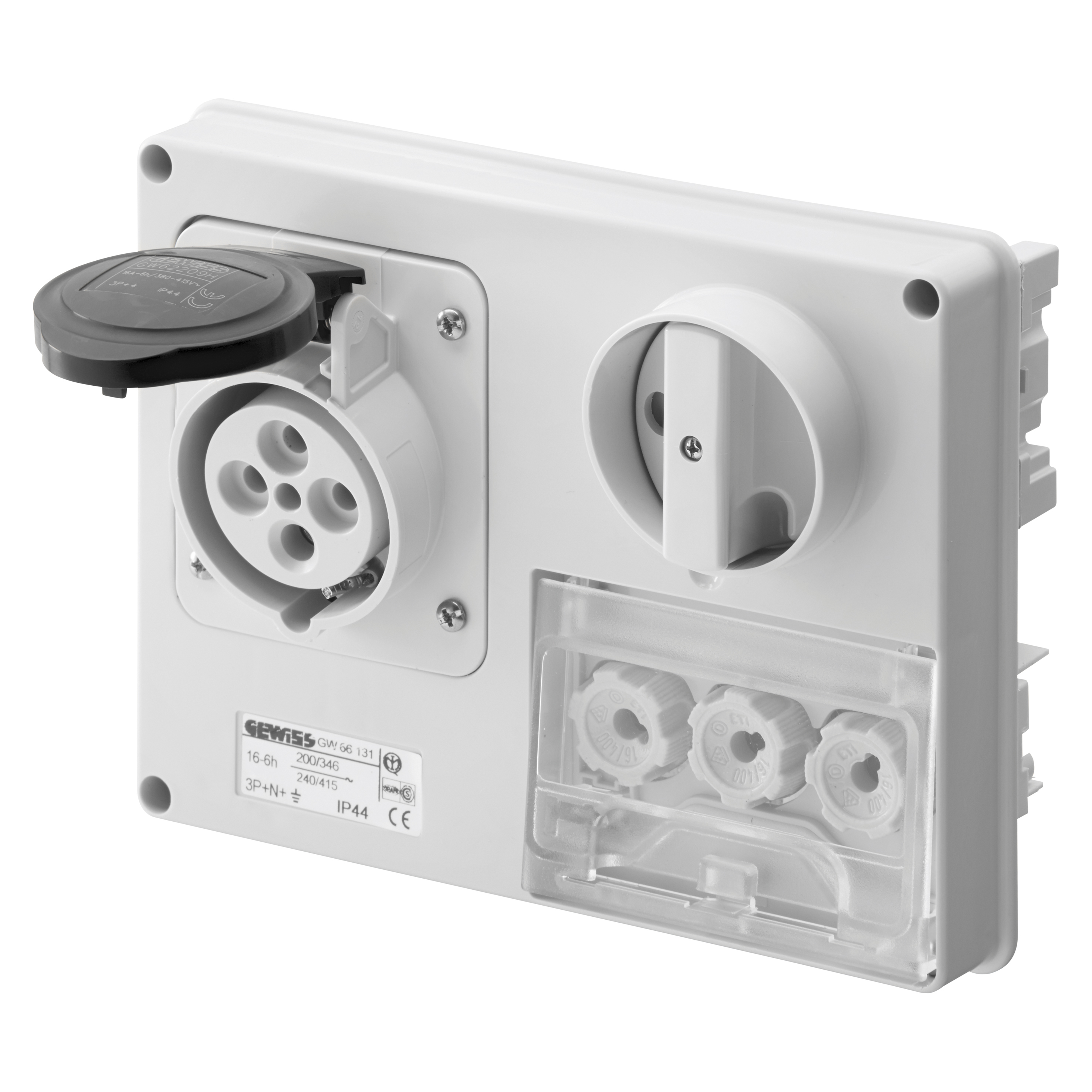

BASE FIJA INTERBLOQUEADAS HORIZONTAL - SIN FONDO - CON BASE PORTAFUSIBLES - 3P+T 32A 480-500V - 50/60HZ 7H - IP44

Código: GW66143

Gama: Serie IB
Base interbloqueada IEC 309

Sistema de bases industriales para la distribución de energía en el ámbito terciario e industrial, dotadas de interruptor de bloqueo, que satisfacen las exigencias más variadas de profesionales instaladores y cuadristas. La serie IB se compone de 4 líneas de producto: bases verticales estándar IP67, bases verticales para usos severos IP66, bases horizontales IP44 y bases compactas IP44 e IP55.

125 °C

IP44

IK08

850 °C (partes activas) - 650 °C (partes pasivas)

Información técnica

Información

Descargar

Software

Certificados

Tipología Horizontal

Poder de corte fusibles > 50 kA

Termopresión con bola 125 °C

Grado de protección IP44

Nº polos 3P+T

Resistencia a impactos IK08

Frecuencia 50/60 Hz

Temperatura de uso -25 +40 °C

Protección Base portafusible (CBF)

Con fondo No

Código Electrocod 2220

Test del hilo incandescente 850 °C (partes activas) - 650 °C (partes pasivas)

Color Negro

Corriente nominal (A) 32

Referencia h 7

Tensión nominal 480-500 V

Base portafusible gG

Ware Number 85366990

Product Data Sheet

Diseño DXF

Características técnicas - EN

Características técnicas - IT

Características técnicas - ES

Ir al área descargar Ir al área descargar

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

ENERGYpro

Quadros para obras de construcción, puertos-campings y distribución

PRICE

Estimation of electrical systems

CADpro

Advanced design of electrical systems

Ir al área Software Ir al área Software

Declaración Reach

Visualización certificado

Marca CE

EQUIPOS Y NOTAS

CARACTERÍSTICAS: compatibles con fusibles tipo ND, a excepción de las versiones 16A - 500V que deben alojar fusibles cilíndricos ø 10,3x38 mm y las versiones de 32A - 500V que deben alojar fusibles cilíndricos ø 14x51 mm.
