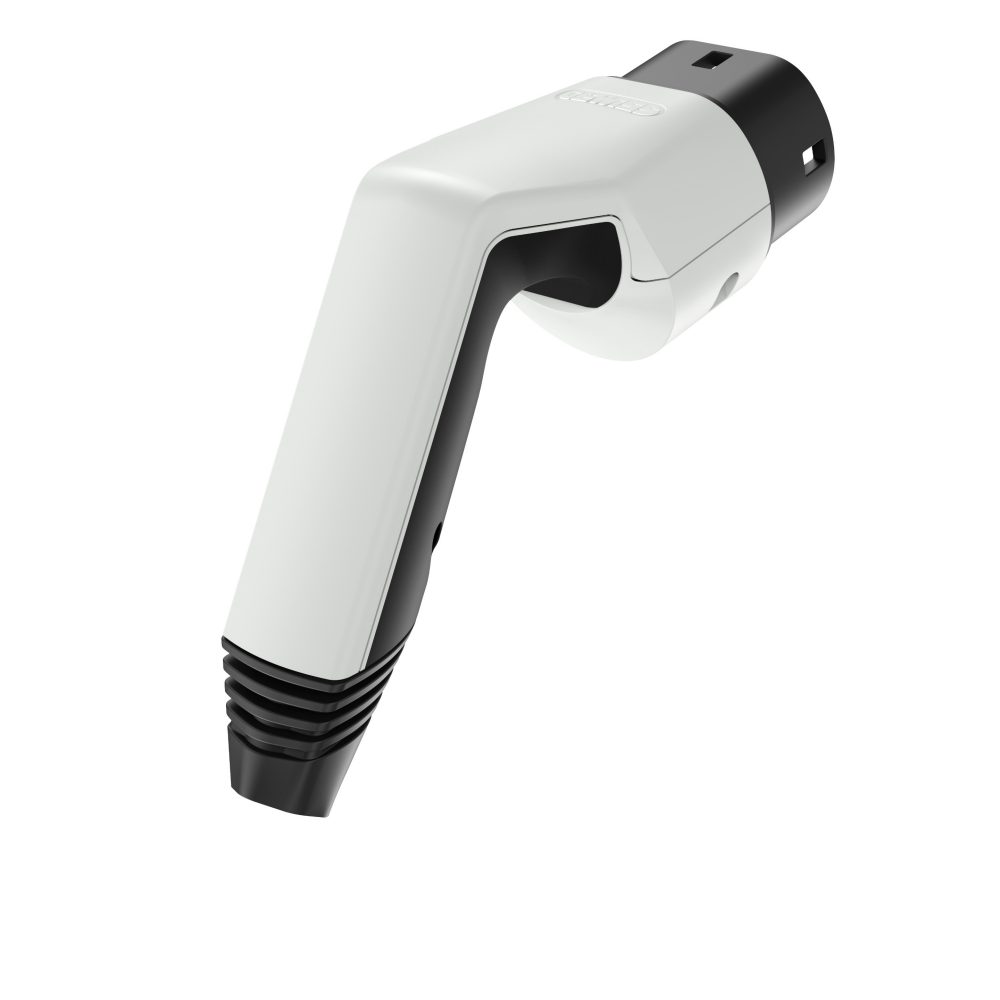

LADEKUPPLUNG ZUM AUFLADEN VON E-FAHRZEUGEN - KUPPLUNG - TYP 2 - 3-POLIG - 32 A - 22 kW

Code: GWJ5102B
Baureihen: Baureihe JOINON
Komponenten für das Laden von Elektrofahrzeugen - Typ 2
Eine Baureihe von Ladesteckdosen Typ 2 für Elektrofahrzeuge, die den internationalen Normen IEC 62196-1 und IEC 62196-2 entsprechen und für den Einsatz an EV-Ladestationen gemäß IEC 61851 geeignet sind. Die Baureihe umfasst Ladegarnituren für Elektrofahrzeuge, Typ 2 Ladekupplungen mit oder ohne Kabel und Ladesteckdosen Typ 2 mit Shutter (IPXXD-Schutz), doppelter Drainage zur Wasserableitung, vandalismusgeschütztes System und einen Aktor, der den Shutter verschließt und die Ladekupplung während des Ladevorgangs verriegelt.

IP55 (mit Schutzhülle oder Kappe)

IK10

850 °C (aktive Teile) / 650 °C (extern)

Technische Informationen

Information
Download
Software
Zertifikate
Farbe des Handgriffs Grau (RAL 7035)
Schutzart IP55 (mit Schutzhülle oder Kappe)
Farbe der Außenhülle RAL 7016
Schlagfestigkeit IK10
Farbe der Kabelverschraubung und des Steckers Schwarz ähnlich RAL 9005
Glühdrahtprüfung 850 °C (aktive Teile) / 650 °C (extern)
Anzahl Pole 7 (L1, L2, L3, N, PE, CP, PP)
Betriebs- temperatur -30°C ÷ +50 °C
Bemessungs- strom 32 A
Lagertemperatur -40 +70 °C
Bemessungs- spannung 500 V
Kabelquerschnitt Bis zu 6 mm² (L,N,PE); bis zu 2,5 mm² (CP,PP)
Bemessungs- frequenz (Hz) 50/60 Hz
Isolationsspannung (Ui) 500 V
Ware Number 85369010

Product Data Sheet

3D-Step-Zeichnung

Technische daten - IT

Technische daten - EN

Technische daten - ES

Montageanleitung

PRICE

Estimation of electrical systems

Mehr anzeigen

JOINON

Charging device for Electric Vehicle

Mehr anzeigen

CADpro

Advanced design of electrical systems

Mehr anzeigen

Reach Konformitätserklärung

Siehe das zeugnis

Siehe das zeugnis

CE-zeichen

AUSSTATTUNG UND NOTIZEN
MERKMALE: Umspritzte Gummieinsätze zur Verbesserung der Griffigkeit. Das Produkt erreicht die Schutzart IP55, wenn es in den Halter GWJ5912 (separat erhältlich) eingesteckt wird.
