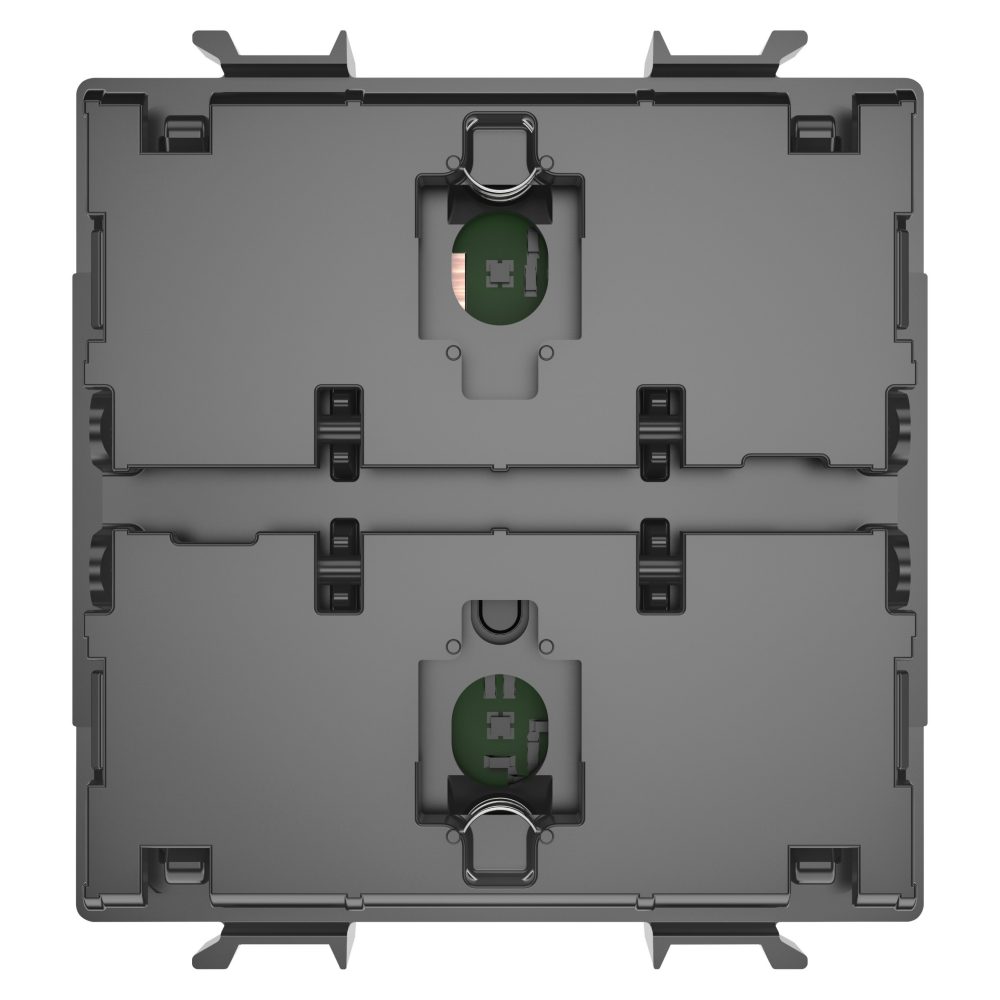

AXIALES DIMMMODUL EVO - 100/240 V AC - 50/60 Hz - 4–150 W 240 V AC - 2 MODULE - CHORUSMART
Code:
GW10674
Baureihen: CHORUSMART - Schalterprogramm
Modulargeräte schwarz
Modulargeräte schwarz
Das komplette Sortiment an Modulgeräten von ChoruSmart, das alle Design-, Funktions- und Installationsanforderungen abdeckt, ermöglicht zahlreiche Kombinationen von Geräten und Abdeckrahmen. Farben und Ausführungen: Schwarz, seidenmatt, elegant und klassisch. Unbegrenzte Funktionen auf kompaktem Raum: Zur Optimierung des verfügbaren Raums besteht die ChoruSmart-Baureihe aus Tasten mit ½, 1 und 2 Wippmodulen und Axialtasten in der EVO- oder SMART-Version, um die neuesten Anforderungen zu erfüllen. Frontkupplung: Die Frontkupplung macht die Montage und Freigabe der Komponenten einfach und schnell, sodass Geräte ohne Abnehmen der Halterung angebracht werden können. Dies gilt für alle Abdeckrahmen und Dosen gleichermaßen.
IP20 (mit Taste)
Technische Informationen
Information
Download
Software
Zertifikate
Beschreibung
Axiales Dimmermodul
Spannungsversorgung
100 ÷ 240 V ac - 50/60 Hz
Anzahl Module
2
Anzahl Eingangskanäle
2
Lokale Steuerung
Über 2 vordere Tasten (zur Komplettierung mit Knopfschlüssel)
Spannung des Hilfseingangskanals
100 ÷ 240 V ac - 50/60 Hz
Lagertemperatur
-25 ÷ +70 °C
Anzahl der LED-Eingangskanäle
-
Betriebs- temperatur
-5 ÷ +45 °C
LED-Eingangskanäle Spannung
-
Relative Luftfeuchtigkeit (nicht kondensierend)
Max 93%
Anzahl Ausgangskanäle
1
Vordere Lichtsignalisierung
Blaue LED
Ausgangs- kontakt
-
Anschlussklemmen
Mit Schrauben
Glühlampen-Halogenlampen 240 V
4-150 W
Anschluss
feindrähtig (mm²) Max. 1,5
feindrähtig (mm²) Max. 1,5
LED-Lampen 240 V
4-150W (max 10 Lampen)
Anschluss
massiv (mm²) Max. 1,5
massiv (mm²) Max. 1,5
Lastvorsteuerung von elektronischen Transformatoren 240 V
4 ÷ 150 VA (240 V ac)
Kontext
Trockene Innenräume
Leuchtstofflampen 240 V
-
Schutzart
IP20 (mit Taste)
Lastkontrolle
Trailing edge
Norm
2014/35/EU (LVD), 2014/30/EU (EMC), 2011/65/EU + 2015/863 (RoHS), EN 60669-2-1, EN 60669-1, EN IEC 63000
Ware Number
85365080
AUSSTATTUNG UND NOTIZEN
MERKMALE: Betriebsmodus für Phasenabschnitt (max. 10 Lampen). Zwei lokale Drucktaster mit axialer Aktivierung zur Dimmung der angeschlossenen Last.
Ausgestattet mit 2 Eingängen zur Replikation der lokalen Steuerung der Last über die Hilfsmodule GW10679-GW10680, Drucktaster (Schließer) oder zur Erstellung der Zentralfunktion.
ANWENDUNGEN: Steuerung der mit den Geräten verbundenen dimmbaren Last. Über die dedizierten Eingänge kann die Aktivierung der Last über zusätzliche Hilfs-Axialmodule oder Drucktaster (Schließer) hinzugefügt werden. Oder es können via Programmierung die Eingänge für Zentralfunktionen (AUS) eingestellt werden. Die integrierten blauen LEDs können ausgeschaltet oder für Lokalisierung oder Signalisierung eingestellt werden.
HINWEISE: Um eine Überhitzung zu vermeiden, ist die gleichzeitige Installation mehrerer Produkte in einer Dose nicht zulässig.
Wenn zwei Regler in derselben Dose installiert werden, müssen die maximalen Lasten, die von jedem Regler gesteuert werden können, um 50 % reduziert werden. Die Geräte müssen mit einer vorderen Taste ausgestattet werden: GW10673 muss mit der Taste GW12553S oder GW12557S ausgestattet werden; GW10674 muss mit der Taste GW12554S oder GW12558S ausgestattet werden.
Ausgestattet mit 2 Eingängen zur Replikation der lokalen Steuerung der Last über die Hilfsmodule GW10679-GW10680, Drucktaster (Schließer) oder zur Erstellung der Zentralfunktion.
ANWENDUNGEN: Steuerung der mit den Geräten verbundenen dimmbaren Last. Über die dedizierten Eingänge kann die Aktivierung der Last über zusätzliche Hilfs-Axialmodule oder Drucktaster (Schließer) hinzugefügt werden. Oder es können via Programmierung die Eingänge für Zentralfunktionen (AUS) eingestellt werden. Die integrierten blauen LEDs können ausgeschaltet oder für Lokalisierung oder Signalisierung eingestellt werden.
HINWEISE: Um eine Überhitzung zu vermeiden, ist die gleichzeitige Installation mehrerer Produkte in einer Dose nicht zulässig.
Wenn zwei Regler in derselben Dose installiert werden, müssen die maximalen Lasten, die von jedem Regler gesteuert werden können, um 50 % reduziert werden. Die Geräte müssen mit einer vorderen Taste ausgestattet werden: GW10673 muss mit der Taste GW12553S oder GW12557S ausgestattet werden; GW10674 muss mit der Taste GW12554S oder GW12558S ausgestattet werden.
