Beschreibung

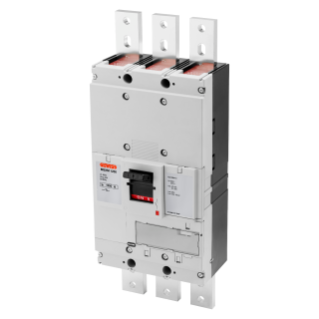

Interruttore non automatico scatolato
Artikelnr.
MSXM 1250
Anz. Pole
3P
Bemessungs- strom
1250 A
Auslöser
-
CARATTERISTICHE ELETTRICHE
-
CARATTERISTICHE MECCANICHE
-
Norm
IEC/EN 60947-2
Ausführung
Fest
Kategorie
AC-23A, DC-22A
Montaggio su guida DIN
Nein
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Tensione nominale di impiego (Ue)
690 Vac - 250 Vdc
Interblocco compatibile
-
Bemessungsstoß-
spannungsfestigkeit (Uimp)
8 kV
Terminali in dotazione
Verlängerte vorderseitige FB
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
800 V
Alimentazione monte/valle
Sì
Regolazione termica
-
Durata elettrica (415Vac)
4.000 cycles
Regolazione magnetica
-
Durata meccanica
5.000 cycles
Protezione del neutro
-
Betriebstemperatur
-5°C +65°C
Potenza dissipata totale
210.93 W
Lagertemperatur
-20° +65°
Potere di chiusura nominale in cortocircuito (Icm)
32
Gewicht (kg)
18.2
Corrente ammissibile di breve durata per 0,3s (Icw)
15 kA
Breite
210 mm
Regolazione Idn
-
Höhe
370 mm
Regolazione dt
-
Tiefe
120 mm
POTERE DI INTERRUZIONE ESTREMO Icu
-
POTERE DI INTERRUZIONE DI SERVIZIO ICS
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362010
